Boss SD1 to IBANEZ Tube Screamer TS 808

[Andrey23]

Hi.
Hab was cooles im Net gefunden.
Alle, die einen Boss SD1 besitzen, können ihn auf einen IBANEZ TS-808 Tubescreamer upgraden

Ein SD1 kostet ca. 50€
Ein TS-808 ca. 200€

Für den Umbau braucht ihr:

1X 10µF Elko
1X 10K
1X 100 Ohm

Diese Teile könnt ihr bei www.musikding.de bestellen:

Die Teile selber kosten max. 20 Cent.
Für den Versand zahlt ihr 2€

Aber für 55€ einen Tubescremer TS-808 zu haben ist nicht schlecht, oder ?

Jedoch muss ich darauf hinweisen, dass ihr ein paar Lötkenntnisse braucht.

Und noch was: Für kaputte Boss SD's bin ich nicht verantwortlich.

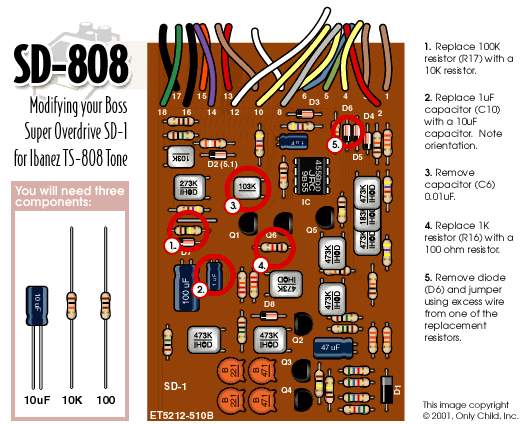

Hier ist der Umbauplan:



Gruß MetallicaFan



[elconlagibson]

wo liegt eigentlich der unterschied vom ts 808 zum normalen tubescreamer, der etwa 130 kostet?



[Andrey23]

Meinste den TS 9, oder wie ?
Der Unterscheid liegt im IC Chip und zwei anderen Widerständen . Auf dem IC sollte 4558 stehen und die Wiederstände haben andre Werte.


Warte mal find den Link net
Und schau dir die angehängte Datei an. Der TS-808 hat einen 100 Ohm und einen 10k Widerstand, der TS9 470 Ohm und 100k.



[Andrey23]

Ah hier: Schau dir diesen LINK an
http://www.tonepad.com/photoessay.asp?photoEssayID=9&sequenceNo=1



Der Typ, der diesen TS9 to TS-808 mod beschreibt ist aber lustig
Ich zitiere mal:

''Modifying a TS9 to TS808
Step 1: Necessary Materials
To complete this project you will need the following:

Soldering iron
Original TS-9 tubescreamer
Some sort of yanking device (tweezers shown)
4558 opamp and socket (may not be needed)
100 ohm and 10k ohm resistors, one each
Desoldering aid (soldering braid shown)
Solder
Beer (optional)''

Haha LOL Beer.

''Modifying a TS9 to TS808
Step 8: Checking the opamp
Look for the lone integrated circuit (IC) on the board. If it doesn't say "4558" on it, you are in for some extra fun. As you can see, I'm in for extra fun. Get more beer.''

Get more beer - Wie kann man besoffen Löten ? LOL



[kusi]

ich weiss ja ned, wer das verfasst hat, aber es sind ziemlich viele werte bei sd anders als bei ts! nicht nur die 3-4!

mfg kusi

http://fuzzcentral.tripod.com/sd1/SD1.gif
http://bryant02.home.att.net/schematics/TS808.gif



[Andrey23]

@ Kusi
Klar kann man jetzt nicht aus einem SD1 einen 100% Clone machen, aber der Sound ist mit einem TS-808 durchaus vergleichbar.


Ein Mann namens Analogman macht diese Boss MODS und verlangt hohe Beträge

107 USD für einen modifizierten SD 1. Spinnt der ?
