Billig-Switch: wo ist vorne und hinten? (Tele 3-way switch)

[dubbel]

Hi,
ich hab hier eine Tele mit einem billigen "generic 3-way pickup switch".
Ich bin mir nicht sicher, ob der Schalter richtig herum eingebaut ist.

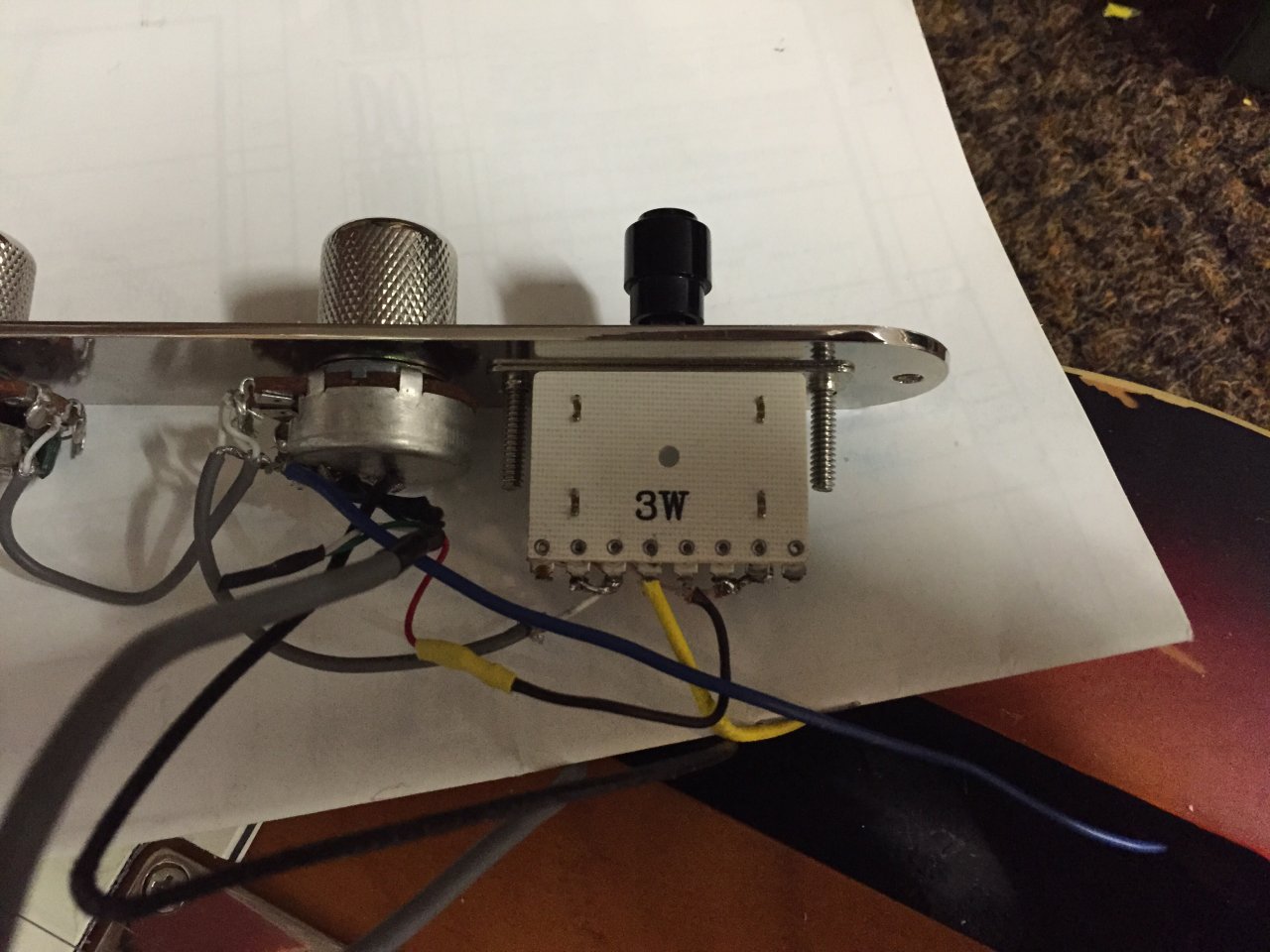

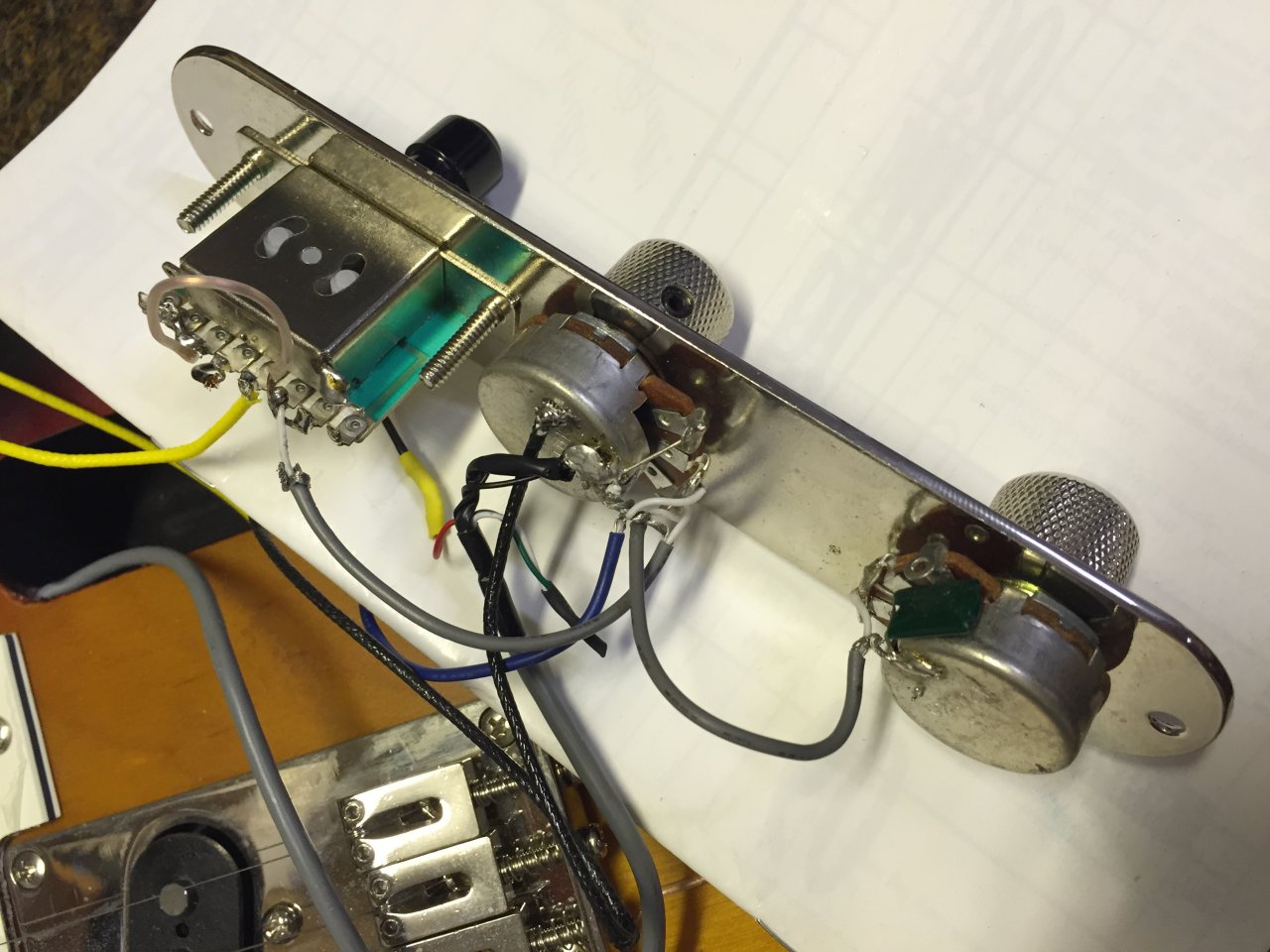

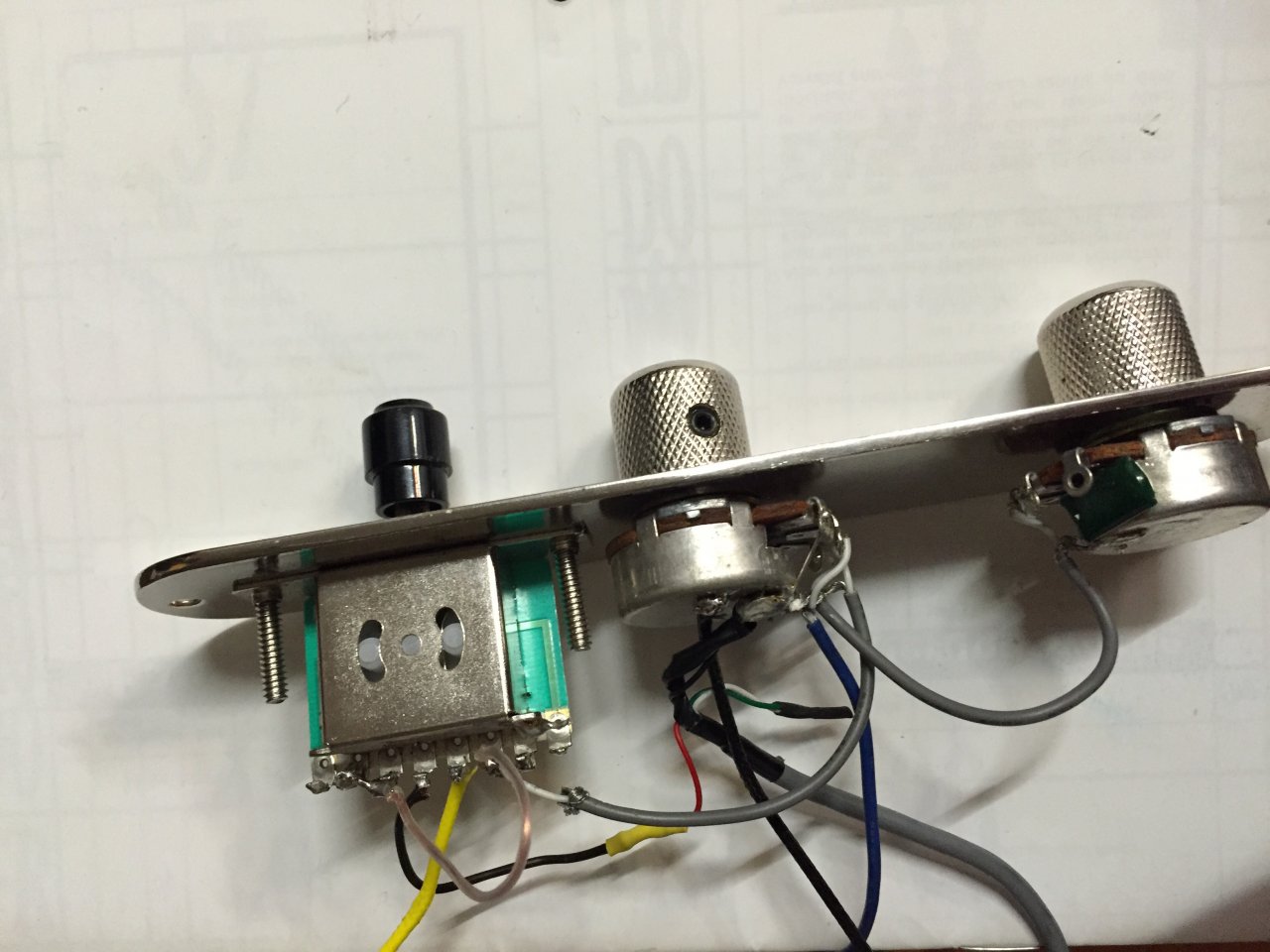

Kann man anhand der Fotos was sagen?

Konkret geht darum, dass ich was ändern will, ich aber nicht weiss, in welche Richtung der Schalter schauen soll.

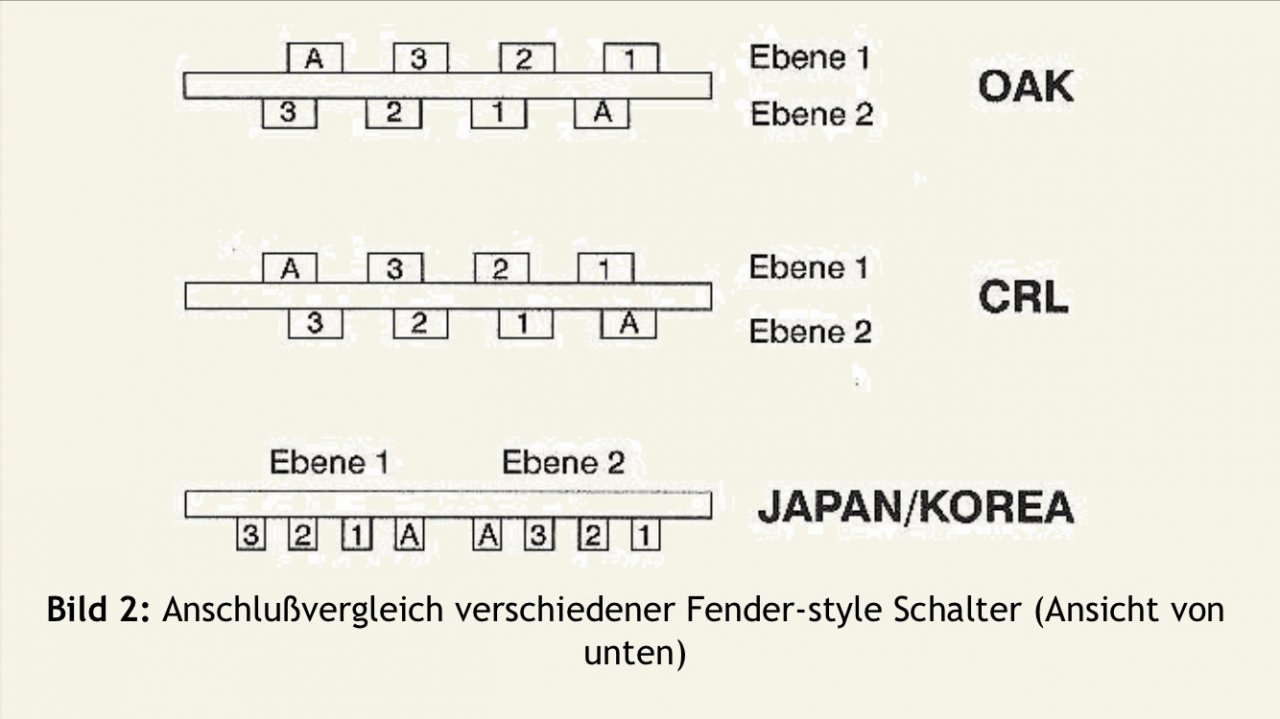

Ich kenne diese Belegung - wie auf rockinger.de zu sehen:

Quelle: http://rockinger.com/index.php?page=ROC_Workshop_Schalter

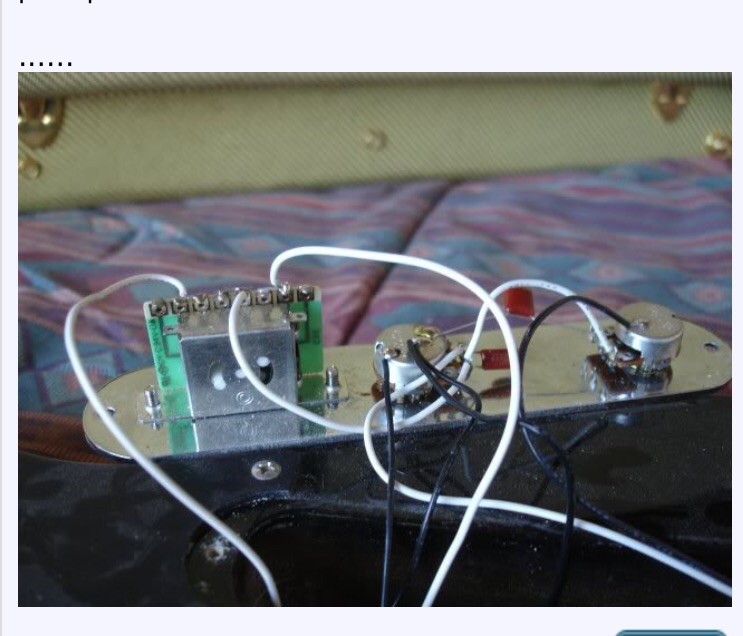

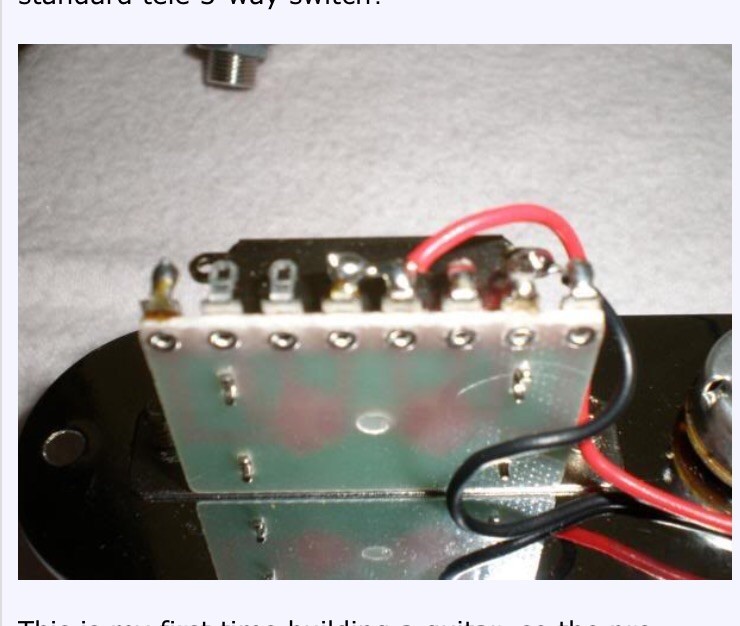

ich hab null erfahrung mit der Art von Japan/Korea-Schalter.



[Fabi_S]

Hallo!
Hast du nen Multimeter? Dann könntest du den Schalter mal durchpiepsen.
Grüße,
Fabi



[dubbel]

leider hier keinen zur hand. :-/

auch seltsam - man findet mal so, mal so:

Bei Rockinger (s.o.) ist die Rede von 3 2 1 A A 3 2 1. Wenn es statt dessen 3 2 1 A A 1 2 3 wär, hiesse das ja, es ist Wurscht, weil symmetrisch.



[Ben zen Berg]

Oder in den verschiedenen Stellungen mit ferromagnetischem Material leicht auf die Pickups klopfen, dann hörst Du deutlich, welcher PU ein - und welcher nicht eingeschaltet ist (Die Gitarre muss natürlich angeschlossen sein).



[dubbel]

im momentanen zustand hoert man leider gar nichts.

--- Beiträge wurden zusammengefasst ---

Andere Möglichkeit: weiss jemand, wo ich einen Schaltplan für eine LTD TE herbekomme (Neck Humbucker, SC am Steg)?



[nasi_goreng]

Hallo,
schau mal hier: http://300hertz.de/hidden/Telecaster Schaltungen.pdf
Auf S. 12 sollte das passende Schaltbild sein. (unabhängig ob SC oder Humbucker)



[dubbel]

Sehr cool, danke.

Ich schätze, der Fehler liegt woanders.



[halfcupsound]

Sehr cool, danke.

Ich schätze, der Fehler liegt woanders.

Habe keine Fehlerbeschreibung gelesen. Wenn ausgehend von der Überschrift die Schaltreihenfolge nicht stimmt,
ist es die einfachste Übung, den Schalter abzuschrauben, um 180° drehen, und wieder anschrauben.
Dann ist das was vorher unten geschaltet war oben und umgekehrt.



[dubbel]

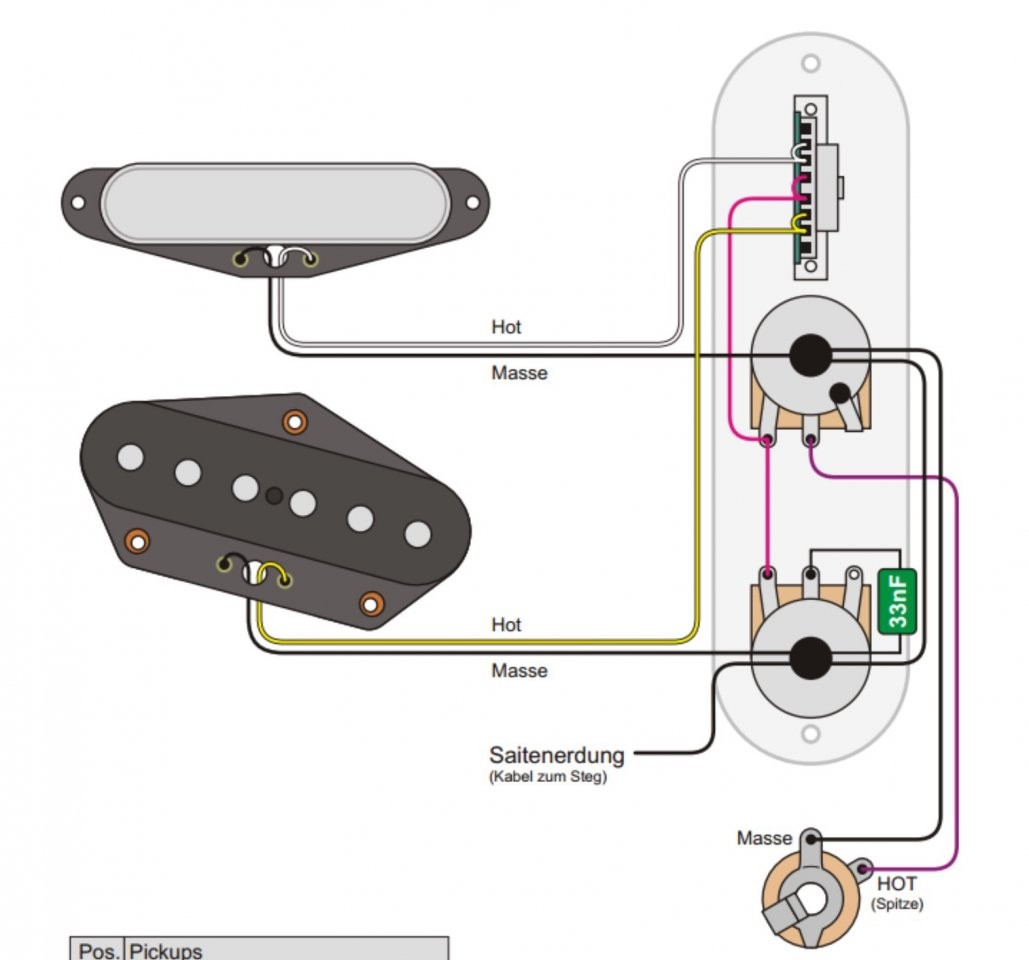

das scheint die richtige schaltung zu sein (Seite 51 in dem hertz.de pdf):

sorry, ich hatte keine fehlerbeschreibung, weil ich zu kurz gedacht hab.
Fehler: keine Funktion. Ich dachte, es liegt an einer schlechten Lötstelle vom Vorbesitzer.

Jetzt weiss ich ungefähr, was mit dem switch los ist, und ich kann die komplett verbaute schaltung neu machen.



[halfcupsound]

Also Tele-Schalter hat dann von oben nach unten in der Belegung 321= (Neck) AA = Ausgang 321 = (Bridge).
Noch einmal so anlöten, dann sollte es ja funzen.



[dubbel]

das ist der Plan.
mal sehen, was dann noch alles klemmt... :-D

Danke an alle, ich sag bescheid, wenn ich fertig bin...



[dubbel]

Nachtrag (der Vollständigkeit halber) - fiese Falle:
erst mal den Schalter durchgemessen, es ist tatsächlich egal, wie herum er steht. einfach symmetrisch.
Jetzt war aber gleichzeitig klar, dass die Schaltung in #9 passt.
Also erstens die sehr expressionistische Schaltung wieder zurückgebaut, und zweitens festgestellt, dass das heisse Ende von der Buchse auch noch ne Wackler hatte.
Konnte ja keiner ahnen...
Jetzt geht's wieder
