Belegung Epiphone Quick Connector / Seymour Duncan Humbucker

[midway.rs]

Hallo zusammen,

ich möchte in meine PRS SE Tremonti Custom neue Pickups einbauen (Seymour Duncan Custom/59 Hybrid und den Jazz).

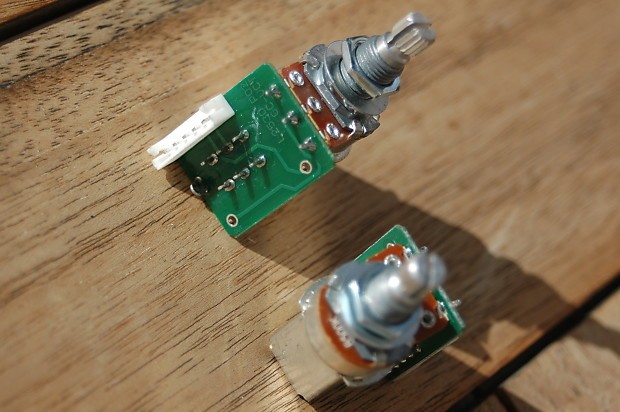

Ich habe von einer Epiphone Paula Split-Potis (bzw. fertig verdrahtete 2x Vol und 2x Tone) hier liegen, die würde ich gerne dazu verwenden.
Diese haben diese kleinen Quick-Connector-Steckerchen. "Adapter" hierzu habe ich nicht.
Ich würde die Duncan-Adern mit kleinen 0,75 mm Aderendhülsen auf die Poti-Anschlüsse aufstecken können, das wäre (glaube ich zumindest bis jetzt) kein Problem.

Bei den Humbuckern ist mir inzwischen klar:
Schwarz North Start = HOT / +
Weiß North finish für seriell = "normaler Humbucker" weiß+ rot verbunden
Rot south finish für seriell = "normaler Humbucker" weiß+ rot verbunden
Grün south start = Ground / -

Was mir jedoch fehlt:
Welche Farbe nutzt Epiphone bei seinen neueren Stock-Pickups für was ?

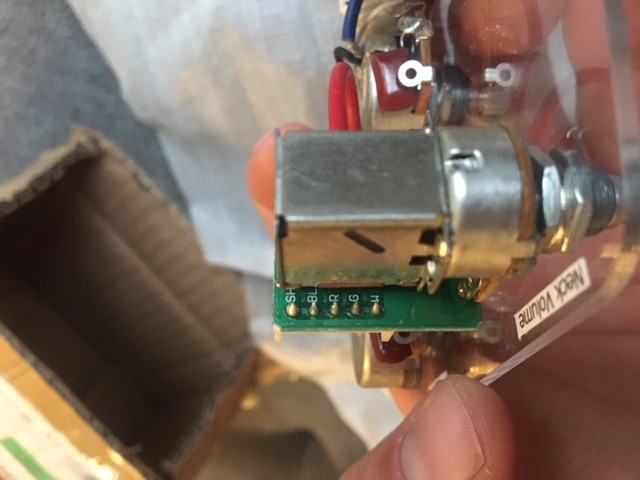

Shield
BLack
Red
Green
White

Hat jemand eine Idee oder Vorschläge?

Alternativ:
könnte mir **endlich** einen Durchgangsprüfer kaufen, und dann müsste ich doch herausfinden können,
welcher Stecker-Anschluss zu welchem der 6 Pins auf der Platine gehört - vorausgesetzt diese ist so aufgebaut, wie - ich vermute/hoffe 99% aller - üblich erhältlichen Split-Potis?

Gruß Rüdiger



[Ich79]

Epiphone hat die gleichen Farben wie Gibson.
https://www.seymourduncan.com/blog/the-tone-garage/humbucker-wire-color-translation



[midway.rs]

Super, danke!

so blöd es klingt, ich hab mcih seit paar Tagen totgesucht und nix dergleichen an klaren Aussagen gefunden...!

Gerade den Adapter bestellt, ist wohl besser als die McGyver-Methode

(werden ebay-links sofort entfernt?)
falls mal einer sucht:
5 Pin Molex PicoBlade kompatibler Stecker 1,25 mm GH Doppelseitig V2
DANKE!

Rüdiger



[Ich79]

Hmm, eigentlich hatte ich den Hinweis auf das Kabel direkt wieder aus meinem Beitrag gelöscht!?
Passt nämlich leider doch nicht. Sry. Dachte die Stecker wären die gleichen wie bei Gibson, sind sie aber nicht.



[midway.rs]

oh shit

der link kam in der Emailbenachrichtugung mit an


welches Rastermaß haben denn die epiphone-Steckerchen - 1,25 mm? dann würde Pico passen?!



[midway.rs]

ok, die sind nur halb so groß wie die Epi-Steckerchen...:-(
und meine Idee mit den Mini-Aderendhülsen klappt auch nicht...

noch jemand eine Idee??
