Beide Kabel von Buchse abgerissen ... welches muss wo angelötet werden

[guitarkid]

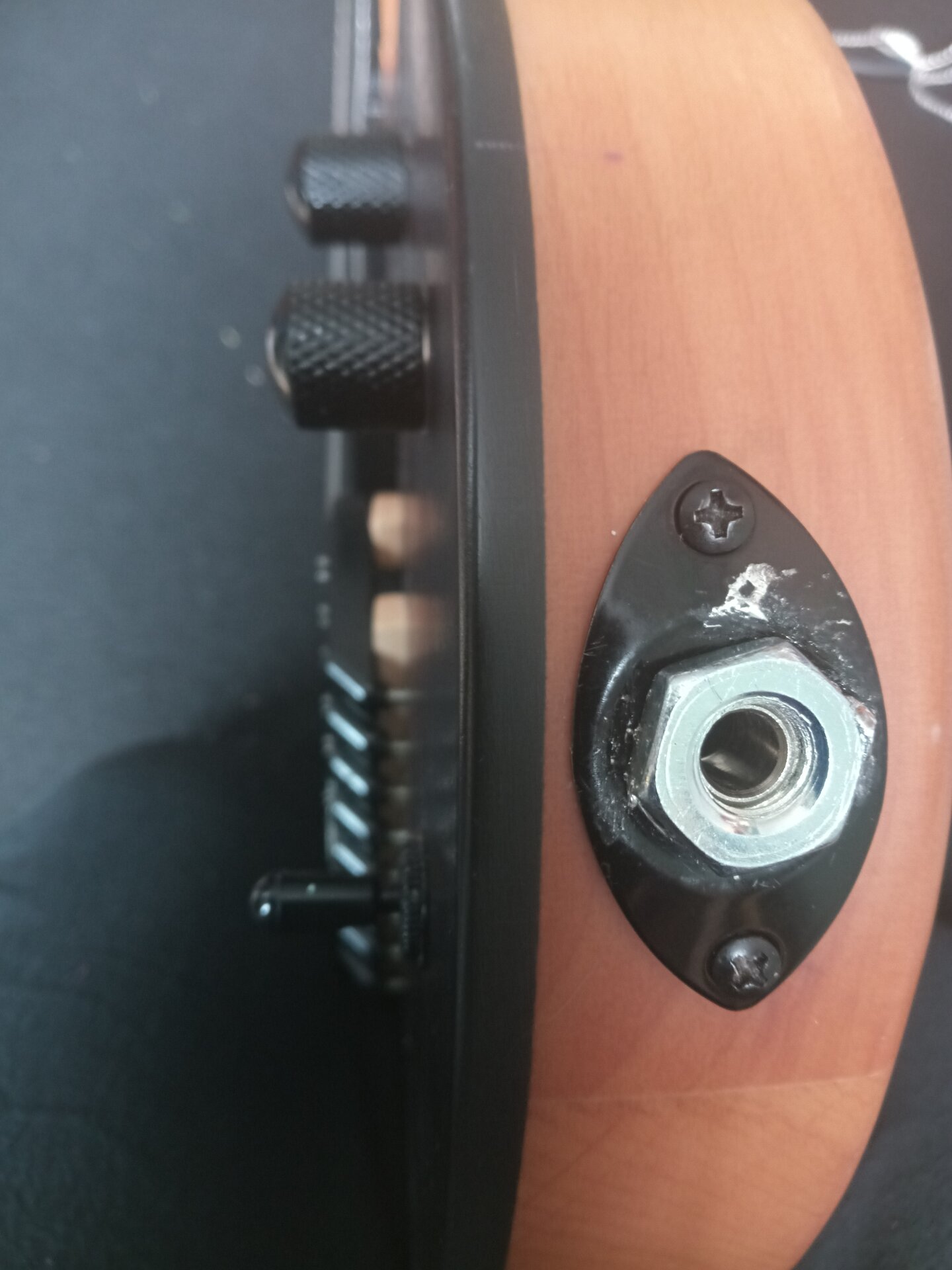

Problem: Ibanez GSR 180 ... buchse war schon länger lose ... jetzt sind beide kabel von der buchse abgerissen und icbh weiss nich, welches ich an welchem kontakt anlöten muss ... die kontakte der buchse sind unterschiedlich lang ... ein langer und ein kurzer..
oder iSt es egal, wo welches kabel rankommt
das eine kabel is schwarz das andere rot (wer hätte es gedacht )



[FloGatt]

Hi,

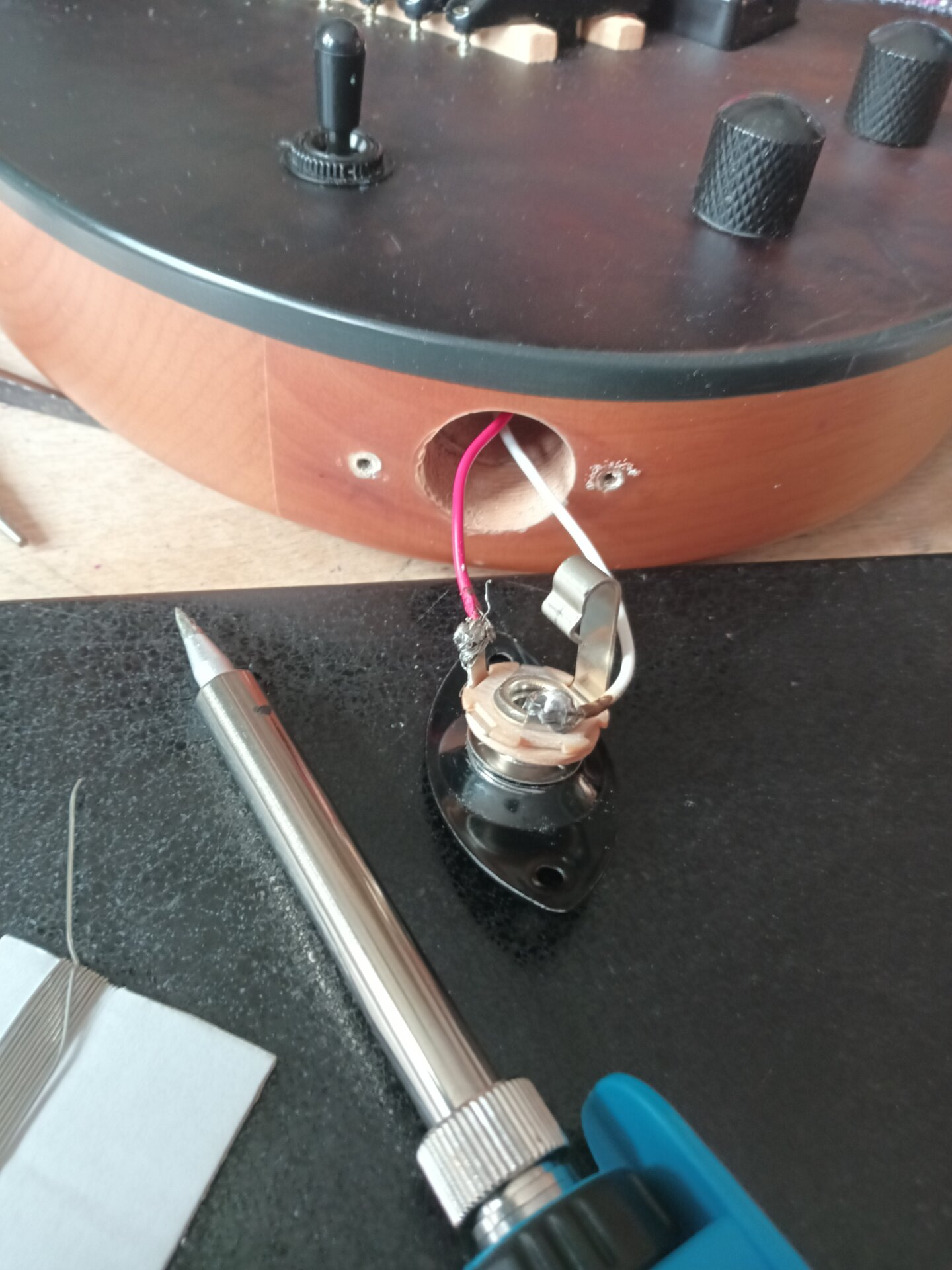

das rote Kabel kommt an den inneren Pol, sprich der, der beim Klinkenstecker vorne die Spitze bildet. Das schwarze Kabel an die Schirmung, also der andere Pol

Copyright: http://www.toolsandmusic.de

Hier müsste an den linken Kontakt das schwarze Kabel und an den rechten das rote. Macht Sinn, oder?

Grüße,
Florian



[guitarkid]

das lässt sich an meiner buchse nicht erkennen ... beide kontakte verschwinden in einer plastikummantelung



[FloGatt]

Hi,

hast du ein Handmultimeter? Schließe doch einfach ein Kabel an und messe es damit aus

Grüße,
Florian



[blasphemy]

Moin
Wenn es eine ganz normale Mono-Klinkenbuchse mit 2 Kontakten ist, kannst du die Kabel anlöten wie du willst.
(Nur beide Kabel an einen Kontakt käme schlecht...)
Mfg



[FloGatt]

Hi,

theoretisch ist die Phase egal, mir wäre es aber trotzdem lieber, wenn sie richtig gepolt ist. Wieso, das weiß ich auch nicht

Grüße,
Florian



[guitarkid]

Hi,

hast du ein Handmultimeter? Schließe doch einfach ein Kabel an und messe es damit aus

Grüße,
Florian

jap ... die idee kam mir auch gerade ... der lange kontakt geht an den "mantel" des kabels , also nich an die spitze



[FloGatt]

Na also, dann happy playin'

Grüße,
Florian



[guitarkid]

von wegen .. wie ich grad feststellen musste is mein lötkoblen putt



[FloGatt]

Ohje, das ist natürlich Mist

Wieviel willst du denn für einen neuen ausgeben? Ich kann dir Weller oder vor allem Ersa sehr ans Herz legen.

Ein ERSA 30 S oder ein Weller Hobbykit 1 dürften wohl optimal sein. Besonders empfehlen kann ich die Weller Magnastat-Lötkolben. Sind aber etwas teurer.

Grüße,
Florian



[guitarkid]

Ohje, das ist natürlich Mist

Wieviel willst du denn für einen neuen ausgeben? Ich kann dir Weller oder vor allem Ersa sehr ans Herz legen.

Ein ERSA 30 S oder ein Weller Hobbykit 1 dürften wohl optimal sein. Besonders empfehlen kann ich die Weller Magnastat-Lötkolben. Sind aber etwas teurer.

Grüße,
Florian

jap ... ersa ist super ... mein vadder hat ne ersa lötstation ...



[EDE-WOLF]

Hi,

theoretisch ist die Phase egal, mir wäre es aber trotzdem lieber, wenn sie richtig gepolt ist. Wieso, das weiß ich auch nicht

Grüße,
Florian

ahja? am instrument?
es ist also egal ob ich die saiten "grounde" oder "hotte"?



[guitarkid]

jetzt nochmal in deutscher sprache bidde xD



[FloGatt]

Hi,

es ist also egal ob ich die saiten "grounde" oder "hotte"?

du hast Recht. Beim falschen Polen funktionierts technisch gesehen zwar auch, die Gitarre wird in der Realität aber viel brummanfälliger.

Ground = Nullleiter, schwarzes Kabel, Masse, Schirmung. "Hot" = Signalführende Leitung

Grüße,
Florian



[EDE-WOLF]

schwarz muss an den schaft, rot (im allgemeinen) an den pin vom stecker...


solltest du das verdrehen wirst du feststellen, dass das ding unglaublich brummt und knackt wenn du die saiten berührst...

wenn du kein multimeter hast um nachzuvollziehen, welcher pin wozu gehört, machs einfach auf gut glück... und wenns verpolt ist drehstes rum.... das brumt nämlich so immens dass man es merken muss....
