Behringer XR 18 Stereo IEM

[Pumpl]

Hallo!

Unser Band hat einen Behringer XR18 und fürs IEM Behringer Powerplay P2. zur Zeit haben wir alle noch mono IEM. Wir würden aber gern auf stereo umstellen. Ist es möglich mit diesem Kabel "https://www.amazon.de/Y-Splitterkab...prefix=2+xlr+female+auf+xlr+male,mi,96&sr=1-6" und der umstellung von mono auf stereo am p2 den IE mix auf stereo zu hören!

Danke ;-)



[MrC]

Laut Beschreibung dient das Teil dazu, ein symmetrisches Signal auf zwei XLR-Stecker zu verteilen. D.h., das Signal von XLR male (Pin 2: Signal +, Pin 3: Signal -) geht in der gleichen Belegung auf die beiden XLR female-Stecker.

Umgekehrt funktioniert das dummerweise NICHT: damit das P1 ein Stereo-Signal erhält, muss der XLR-Stecker unsymmetrisch belegt werden, und zwar mit Pin1: Masse (Standard), Pin2: Signal 1 +, Pin3: Signal 2 +, wobei Signal 1 + und Signal 2 + das jeweilige Pin2-Signal der beiden XLR female-Stecker ist.

Dass in der Produktbeschreibung der Begriff "Combine" enthalten ist, halte ich für irreführend; das von Dir verlinkte Produkt ist ein simples XLR-Splitting, aber kein Combiner.

Sowas würde funktionieren:

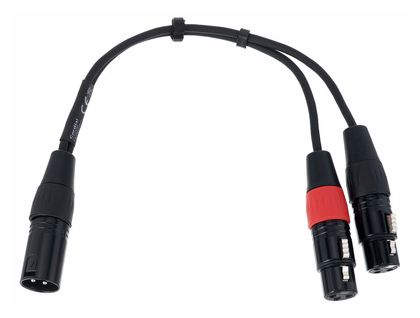

Cordial EY 0,3 MFF elements​

​

Beachte die Grafik, in der die Verschaltung aufgeführt wird.

Und beachte bitte auch, dass Du für jeden InEar-Mix zwei Aux Outs am XR18 "opferst". Anders funktioniert das mit dem Stereo nicht ...



[tombulli]

Ist es möglich mit diesem Kabel

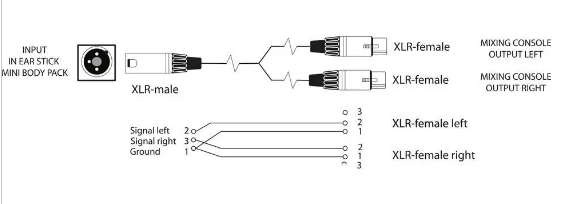

Nein, dieses Kabel scheint ein echts Splitkabel zu sein. Was du aber brauchst ist ein Kabel, welches auf Pin2 den einen und Pin3 den anderen Kanal sendet (Pin1 = Masse):

https://www.musicstore.com/de_AT/EU...OZstnxy6BtBTXIcL89UoyfwvviVagF_0aAhyNEALw_wcB



[MrC]

Die Überarbeitung meines Beitrags hat zu lange gedauert



[Pumpl]

Vielen dank für die hilfe



[chris_kah]

Du brauchst ein Adapter-Kabel mit folgender Belegung:
XLR (w) Pin 1 = Masse, Pin 2 = Signal, (Pin 3 nicht anschließen, bleibt offen)
XLR (w) Pin 1 = Masse, Pin 2 = Signal, (Pin 3 nicht anschließen, bleibt offen)

XLR (m) Pin 1 = Masse, Pin 2 = Signal von Pin 2 der ersten Kupplung = linkes Stereo-Signal, Pin 3 = Signal von Pin2 der 2. Kupplung = rechtes Stereo-Signal.
Musst du vermutlich selber löten. Ich kenne kein käufliches. Dann kannst du aber mit ganz normalen Mikrofonkabeln von da ins Powerplay P2



[tombulli]

Musst du vermutlich selber löten. Ich kenne kein käufliches.

Manchmal hilft es, die Kommentare andere User zu lesen!! (am Besten, bevor man seinen Senf abgibt)



[Sisko78]

Ist es denn wirklich nötig XLR zu verwenden? ich habe mir

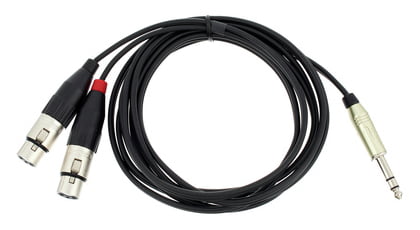

pro snake TPY 2030 JFF besorgt

mit meinem p2 und das scheint ohne irgendwelche Störungen zu funktionieren. Oder ist das nichts für die Bühne?



[MrC]

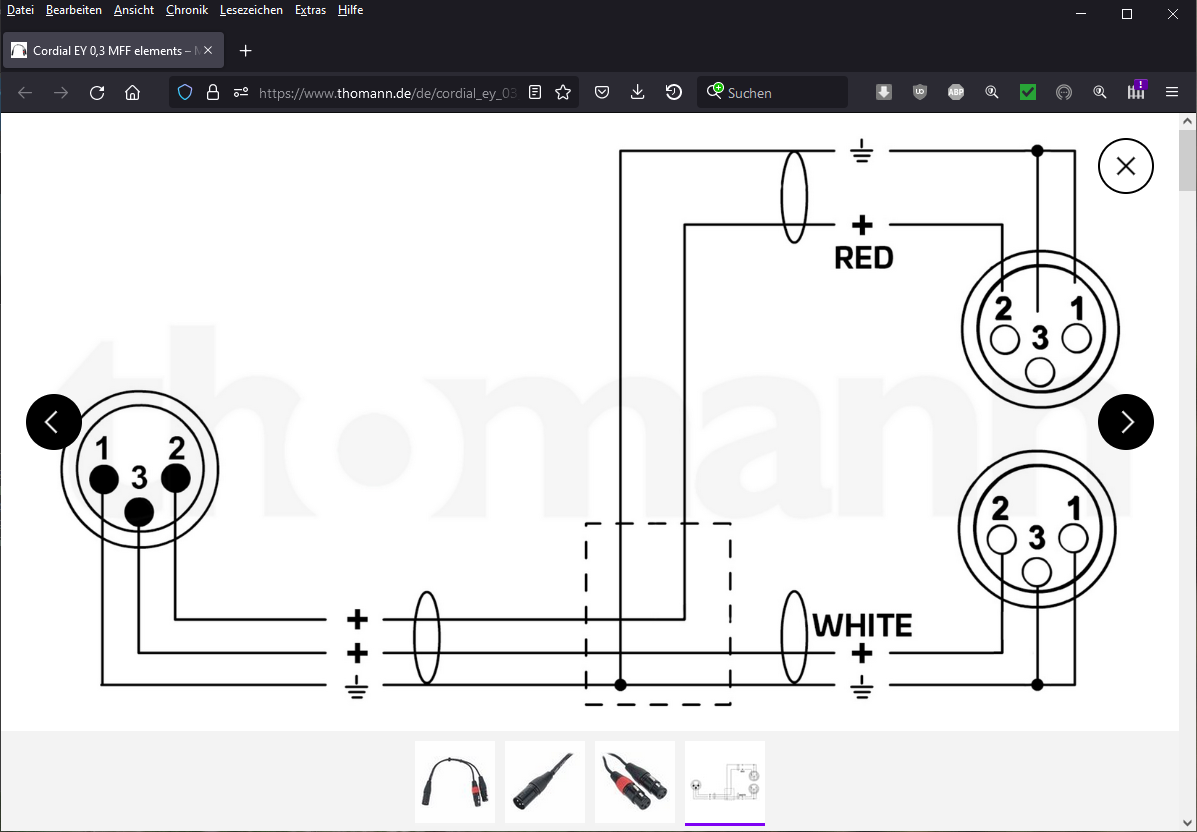

Hier mal die Verdrahtung des von mir verlinkten Adapter-Kabels:

Müsste also genau das Gesuchte machen.

Ist zwar kürzer, aber vor allem deutlich günstiger als das Teil von Fischer Amps ...



[chris_kah]

Und wenn man dann noch die Verbindung zu den Pins 3 kappt, dann funktioniert das auch richtig (sonst werden die invertierten Ausgänge nach Masse kurz geschlossen. Das mögen die Ausgangs - OpAmps nicht so gerne - geht längerfristig auf die Lebensdauer). Ich würde mir das auch anstelle des teueren Fisher Amp Teils kaufen und dann einfach die Kupplungen aufschrauben und mit dem Seitenschneider den Pin 3 jeweils "frei schneiden"

ch habe mir
pro snake TPY 2030 JFF besorgt

Geht vermutlich auch, aber auch hier unbedingt die Pin 3 in den XLR Buchsen auftrennen. Leider steht bei diesem Kabel kein Schaltplan dabei.

die Kommentare andere User zu lesen!!

Hast ja recht
