Bauprojekt Dokumentation "Heavy Tele"

[mowsende]

Edit:
Ausgelagert aus -> Gewinnspiel-Aktion: Gitarren- und Bassbau 2018
Bitte auch beachten -> Voting-Thread: Gitarren- und Bassbau 2018

Hiermit lade ich euch alle herzlich dazu ein mich bei meinem Bauprojekt zur "Heavy Tele" zu begleiten!



Intro:

Was möchte ich mit diesem Bausatz anstellen?

• Der Bausatz soll in eine Stereo Gitarre, mit zwei separaten Outputs, umgebaut werden, um es dem Gitarristen zu ermöglichen, zwei amps mit den zwei verschiedenen Pickups der Gitarre anzusteuern.

Es soll allerdings trotzdem die Möglichkeit geben beide Pickups parallel und/oder seriell in mono zu fahren, wie bei einer normalen Tele in der Middle-Position.

• Das ganze sollte also auch umschaltbar zwischen Stereo, Mono seriell und Mono parallel sein.

• Die Gitarre soll wenn möglich ein Beize/Öl finish in Sunburst bekommen. Wenn das Holz nicht taugt, oder die Gitarre bereits dick grundiert ist, wird sie allerdings normal lackiert.

• Der Headstock soll verschönert werden.

• Ein eingebautes Fuzz/OD wäre eine coole Option, dafür muss allerdings der Platz reichen.

Außerdem möchte ich die Kosten für das ganze Projekt möglichst gering halten, da es für mich nicht logisch erscheint, viel Geld in einen wirklich günstigen Gitarrenbausatz zu stecken.

So, das wars jetzt erstmal soweit zum Projekt! Ich mach mich jetzt mal ans auspacken und dokumentieren




Greets



[mowsende]

Unboxing und weitere Ideen:


Das Paket kam gestern Nachmittag an, und sofort der erste Schock:

Wurde mir etwa wirklich der falsche Bausatz zugesendet?
Panik macht sich breit, die Spannung steigt und ich öffne langsam den Karton...
*hier quietschen einer alten Tür einfügen*

Glück gehabt! Doch der richtige Bausatz, nur die Anleitung ist die falsche.
Aber mal ehrlich... wer liest sich die denn überhaupt durch

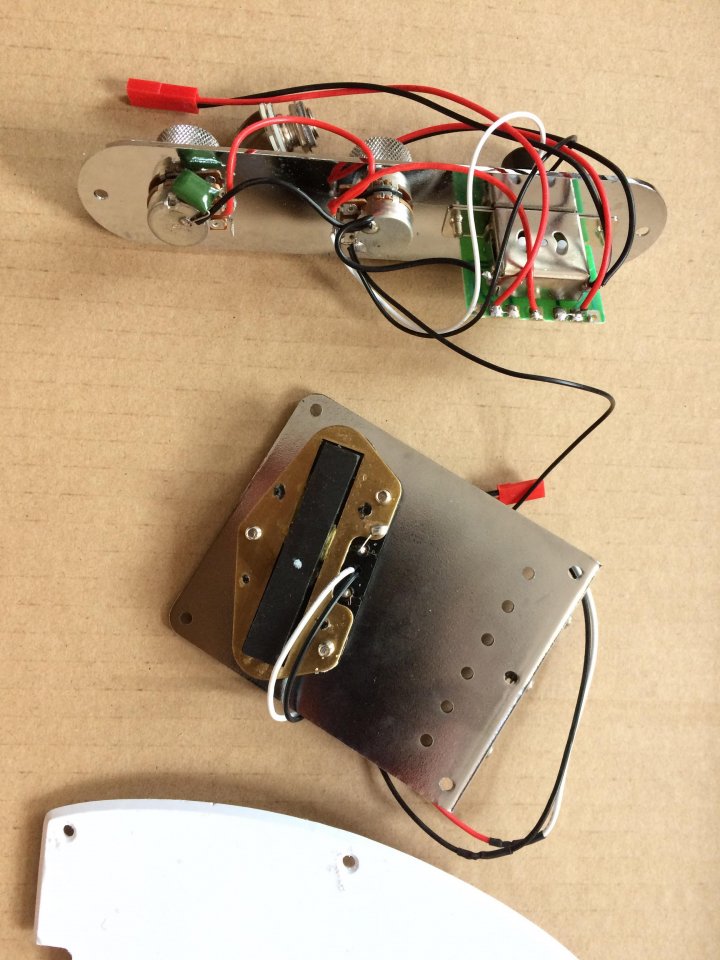

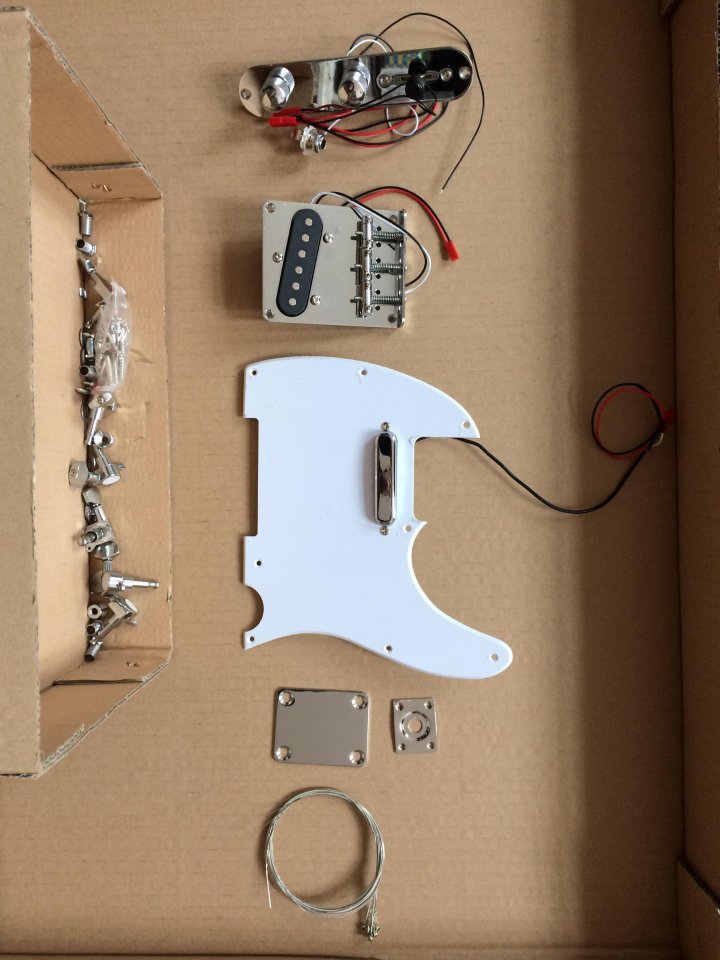

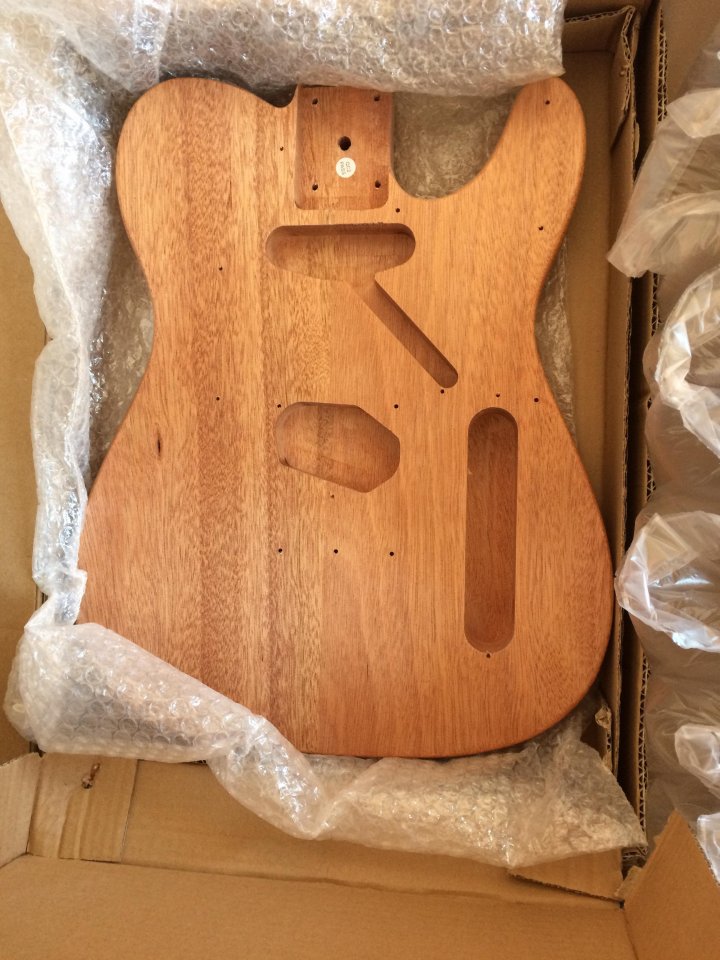

Im Anhang findet ihr noch einige Bilder vom kompletten Bausatz, damit ihr euch einen Eindruck machen könnt, was euch erwartet, wenn ihr diesen Bausatz bestellt.

Ein paar Sachen sind mir negativ aufgefallen:

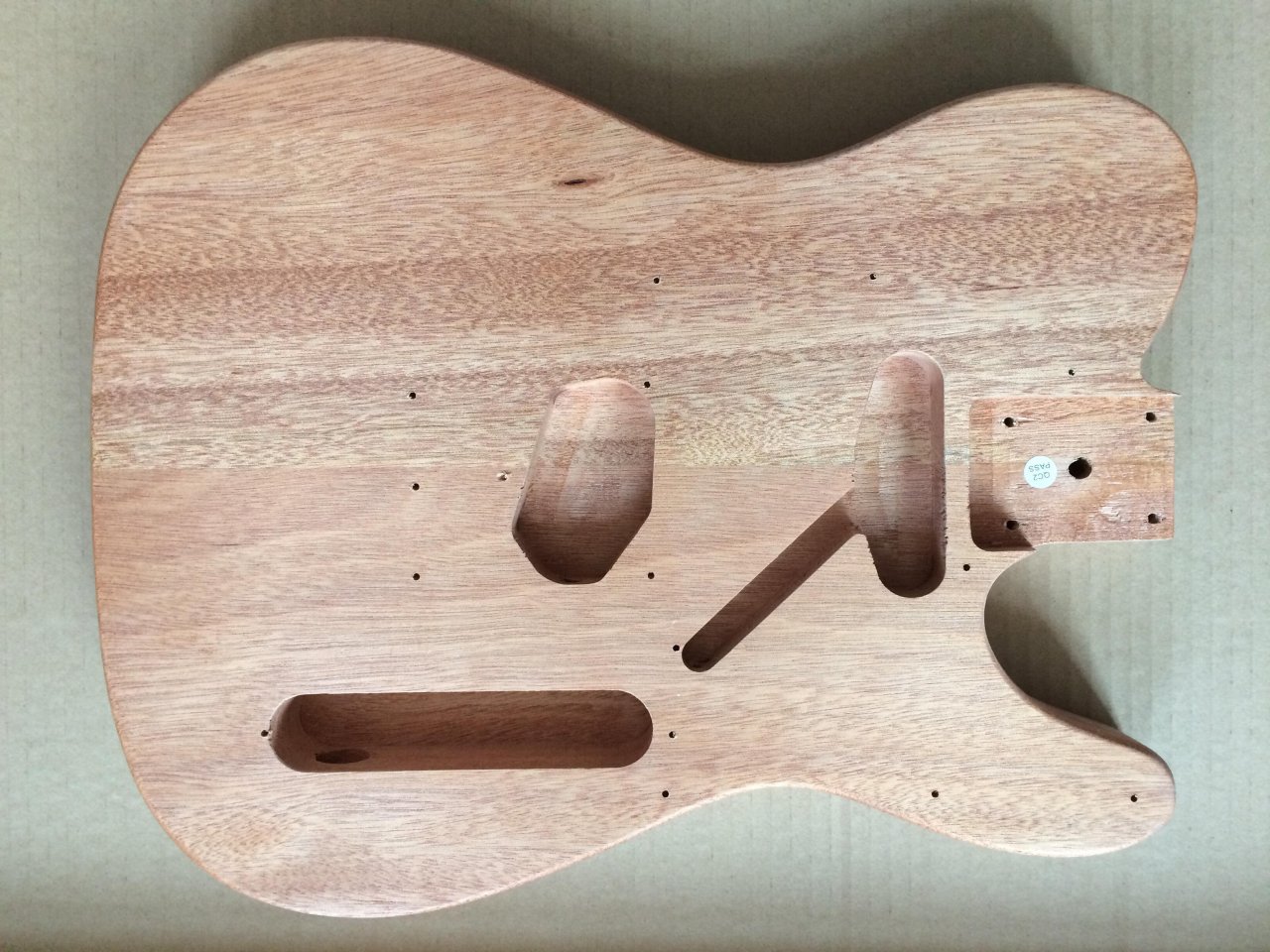

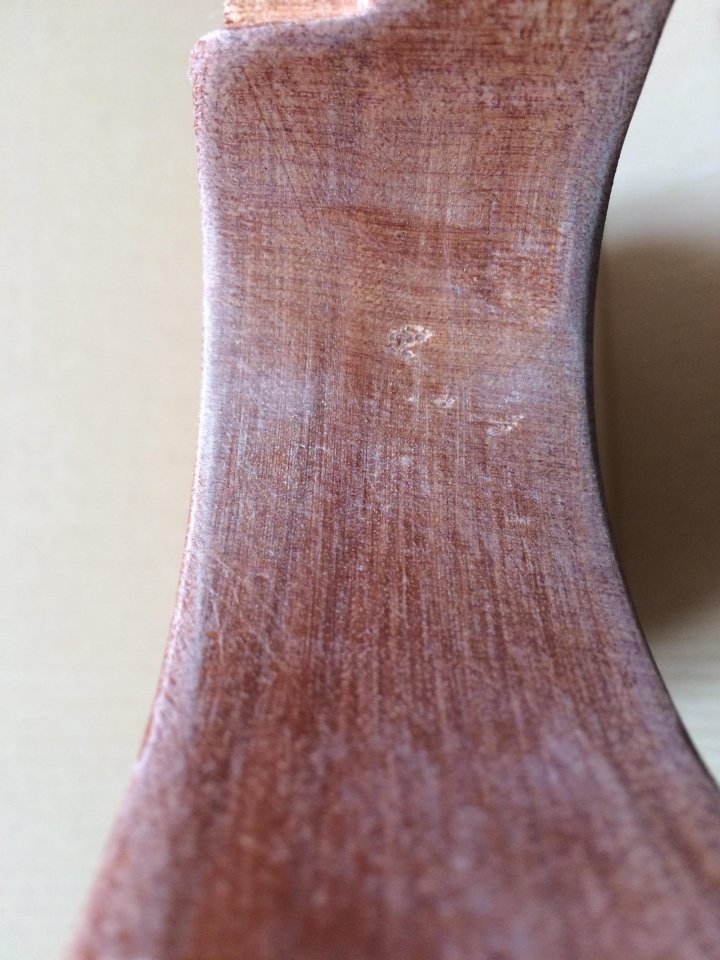

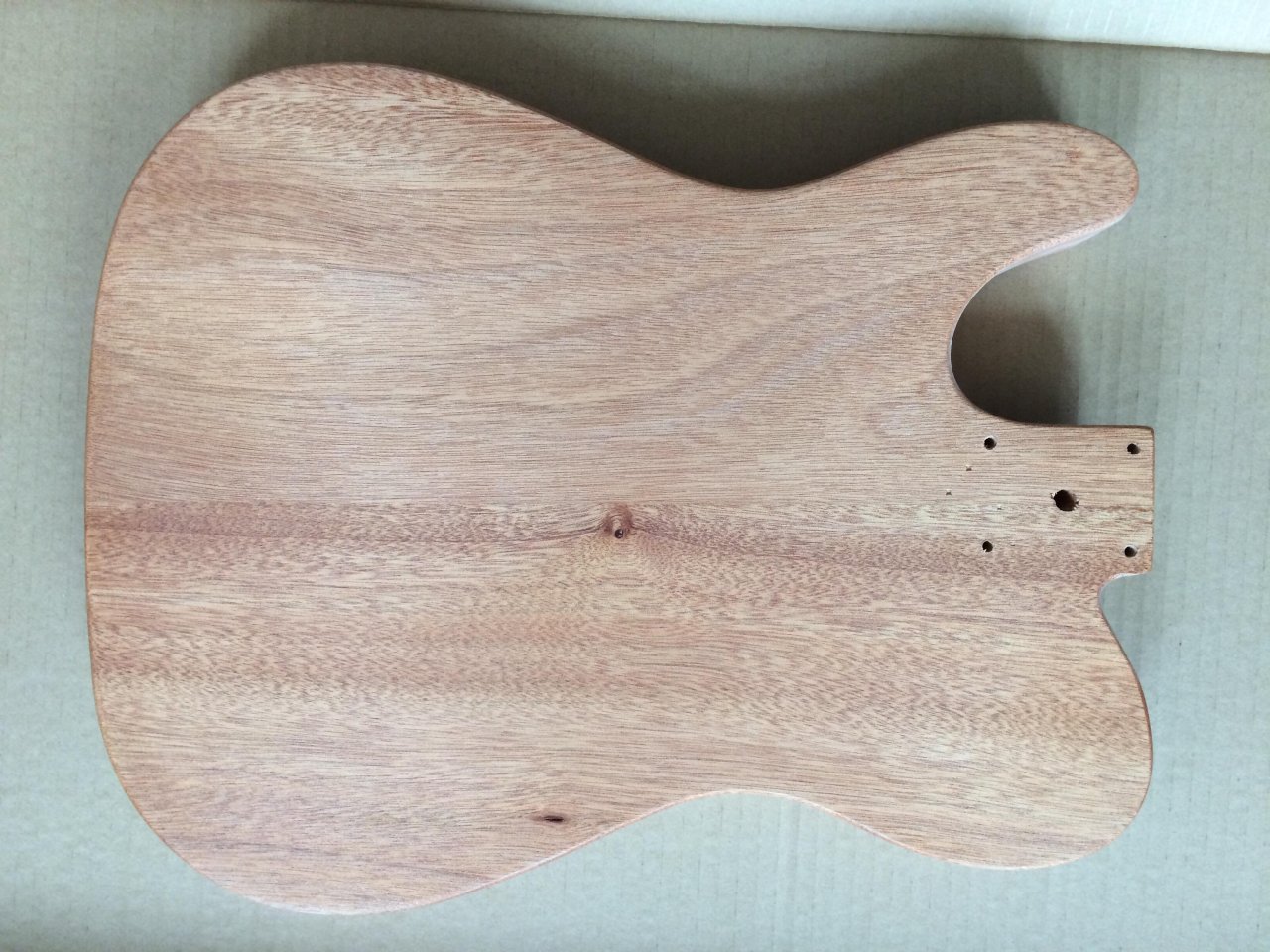

Der Body hat schon von Haus aus einige Macken und mehrere unschöne Astgabeln drin, was etwas Schade ist, da man diese erst ausbessern müsste um den Body wirklich gut zu lackieren.

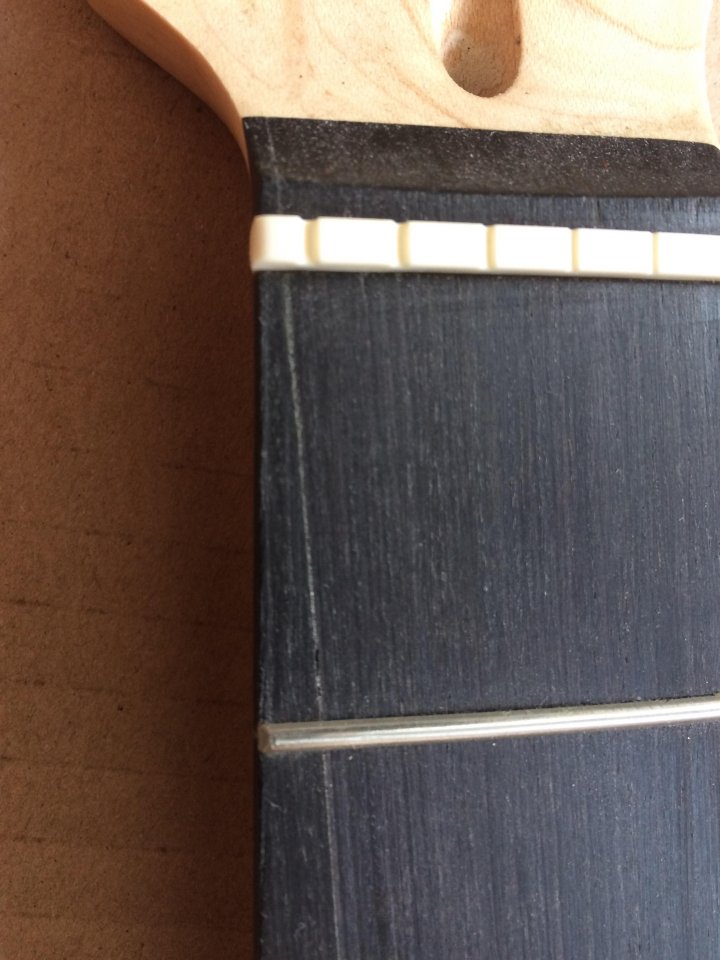

Der Hals hat außerdem im Griffbrett einen unschönen Spalt, der wohl geklebt worden ist.

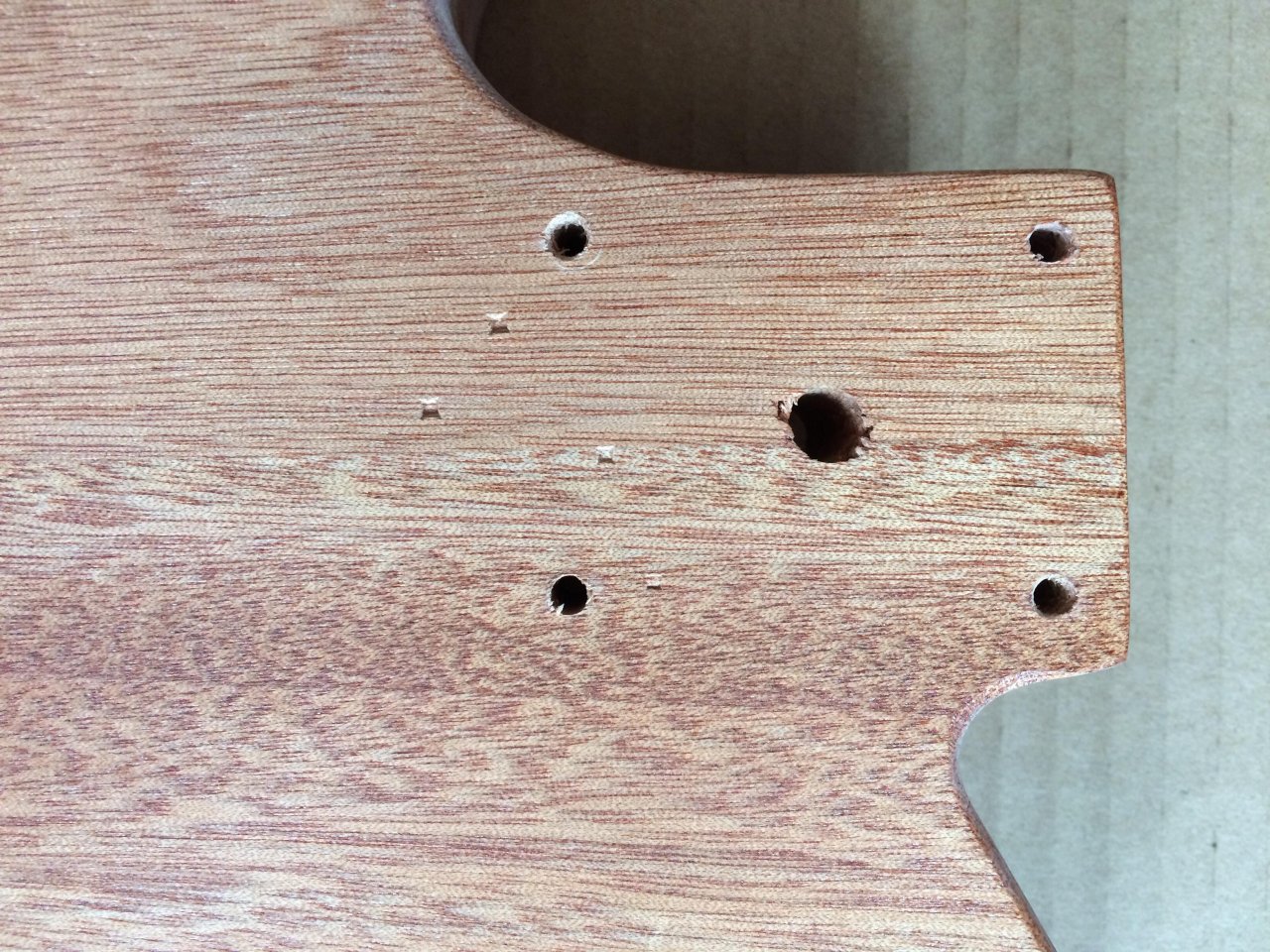

Die Bohrlöcher passen nur selten wirklich gut und müssen wahrscheinlich an vielen Stellen komplett neu gesetzt werden.
Die ganze Hardware ist natürlich auch im Karton herumgeflogen, da die Beutel gerissen sind. Das ist an sich kein Problem, allerdings läuft man da natürlich immer in Gefahr mal das ein oder andere Schräublein zu verlieren.

Aber bei dem Preis kann man nichts anderes erwarten und für mich auch alles in allem absolut O.K.!

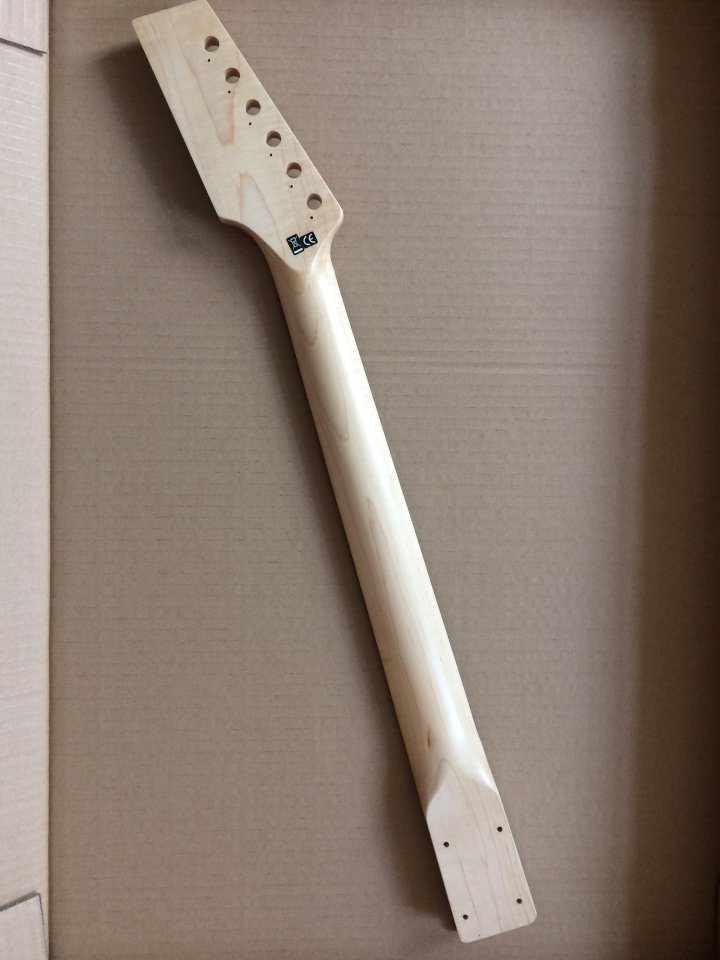

Auf der anderen Seite fühlt sich der Hals allerdings wirklich ordentlich an, und sitzt auch wirklich gut in der Halstasche!

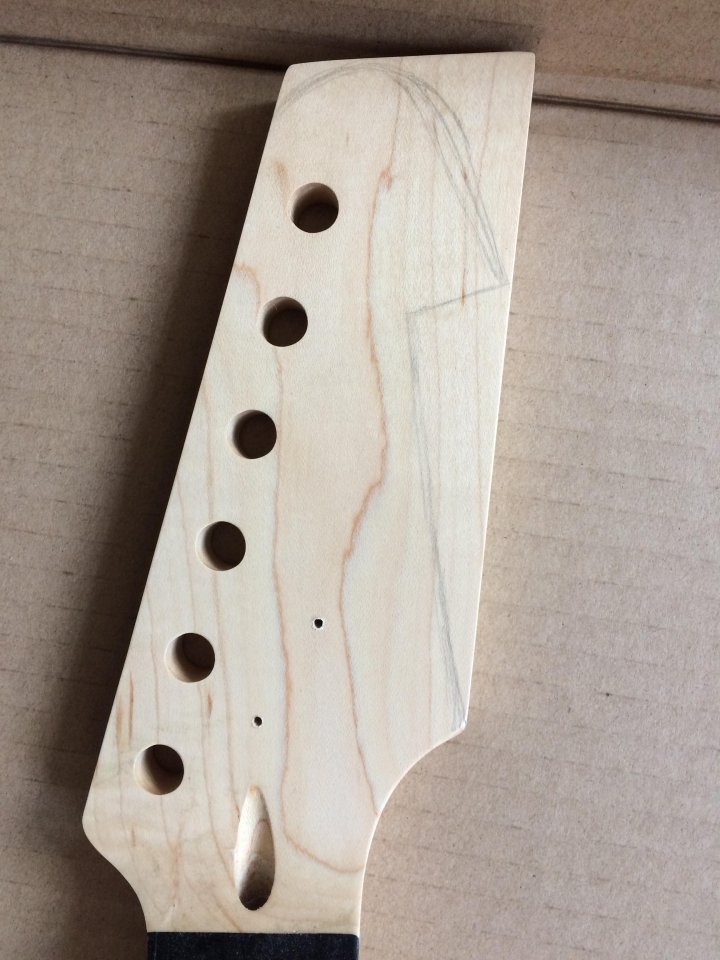

Für den Headstock habe ich mir folgendes Design überlegt:

Das ganze soll ein bisschen an die alten Gitarren aus Japan angelehnt werden, wiez.B. Teisco etc.
Dazu würden nämlich auch die ganzen Schaltungstechnischen Spielereien passen, die ich so geplant habe!
Zu dem Thema würde dann auch eine kitschige Sunburst Lackierung und ein Perloid-Glitzer Pickguard passen... mal sehen!

Die Schaltung der Gitarre habe ich mir in etwa so überelegt:

Alles sehr simpel gehalten, ob das ganze dann auch dementsprechend brummfrei funktioniert, muss ich ausprobieren, den Schaltplan hab ich mir jetzt so einfach mal schnell überlegt, von daher keine Garantie!

Das Fuzz ansich wäre keine große Sache, allerdings könnte der Platz, vorallem für die Batterie recht knapp werden. Vielleicht krieg ich da was mit einer Knopfzelle hin.


So, ich glaube das wars jetzt erstmal, ich halte euch auf dem laufenden!



Greets



[left to do]

Du müsstest, wenn ich das recht seh immer 2 Kabel anschließen. Praktischer wärs mit einem Stereokabel. Hab mal einen Doppelhals gebaut und da sind Bass- und Gitarrensignal auch über einen Ausgang via Stereokabel rausgegangen Das ging dann in eine Box am Effektboard und von da aus dann mit 2 mal Monokabel Richtung Bass- und Gitarrenverstärker. Dann brauchst du zwar immer diese Box, aber das scheint mir eleganter als zwei Kabel. Ist aber letztendlich alles Geschmacksache.



[Vishnu-Phil]

Damit hast du aber unter Umständen am Ende mehr Kabelweg, da du zuerst irgendwo hin musst, wo deine beiden Stereo Anschlüsse vereinzeln musst. Wenn man zu einem Effektboard hinfährt, ist das vielleicht besser, aber flexibler bleibt man mit 2 Kabeln. Wer hat mal eben so ein Stereokabel mit 6,3mm rumfliegen - die wenigsten ;-)



[mowsende]

Exakt!


Kaum jemand hat ein 6,3mm Stereokabel, aber jeder Gitarrist hat noch irgendwo im Proberaum ein zusätzliches Monokabel rumfliegen.
Das Stereoklinkenkabel ist in einer Live Situation allerdings praktischer, das ist klar!

Außerdem passt es optisch besser zu dem Hertiecaster-Charme, den ich einfangen möchte!



Es gibt übrigens gleich noch ein update, der Korpus ist nämlich mittlerweile lackiert



Greets



[chris_kah]

Du kannst eine der beiden Klinkenbuchsen (mit Schalter) so verdrahten, dass du an einer Buchse in Stereo rauskannst, aber wenn du auf beiden Buchsen Kabel stecken hast, dann sind beide Mono. Damit hast du beide Möglichkeiten offen.



[mowsende]

Update #1

Der Korpus ist lackiert!


Ein Sunburst sollte es werden...

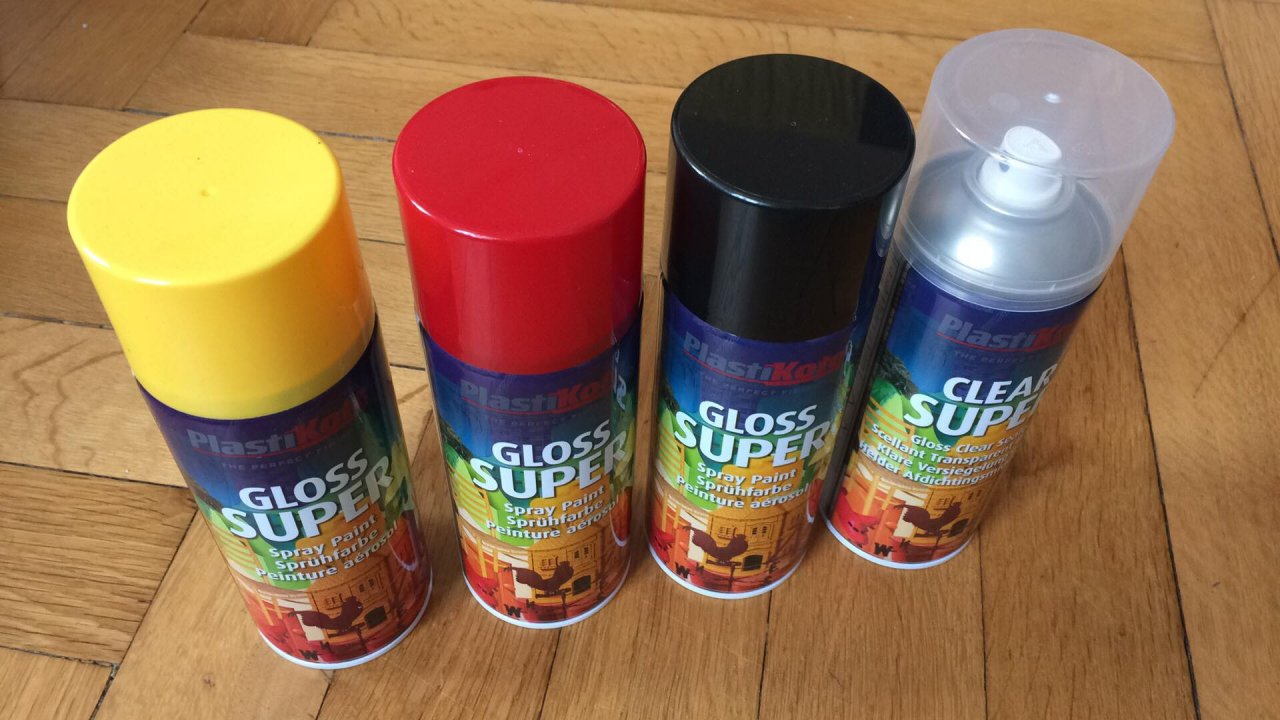

Der Sprühlack den ich verwendet habe, ist aber leider ein absoluter Fehlkauf gewesen

Billig, aber leider auch furchtbar zu verarbeiten! Der Sprühnebel ist viel zu grob, und die Sprühdose an sich hat leider zu wenig Druck.

Der Matte Sprühlack, aus der höherwertigen Serie von PlastiKote, den ich für meine letzte Gitarrenlackierung verwendet habe, ist hier eindeutig besser! Also lasst lieber die Finger von dem billigen Zeug und gebt gleich ein paar Euro mehr aus.

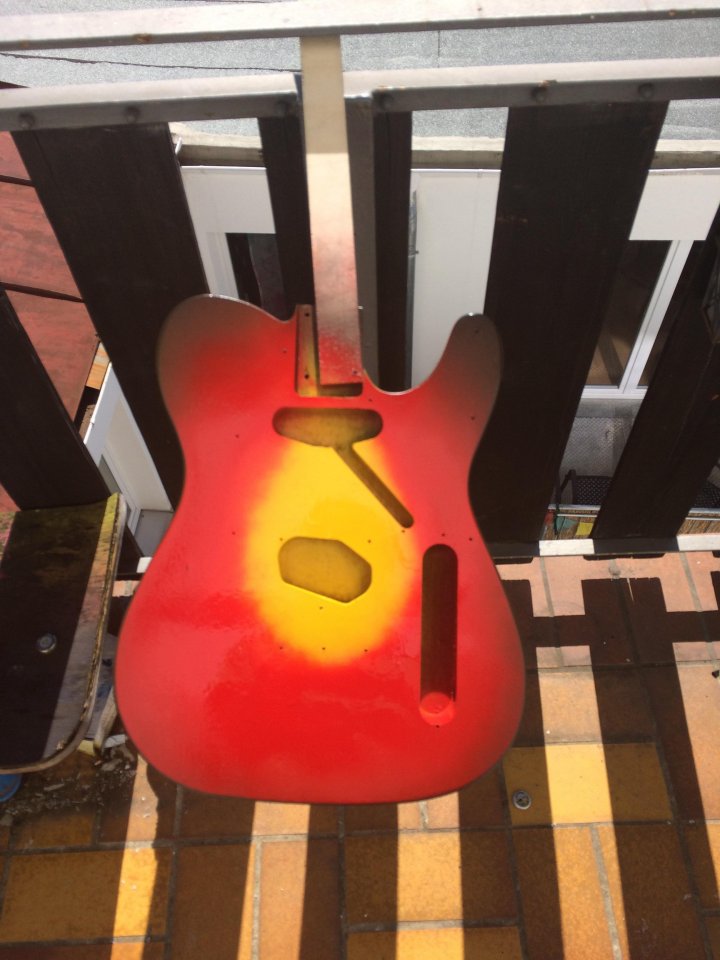

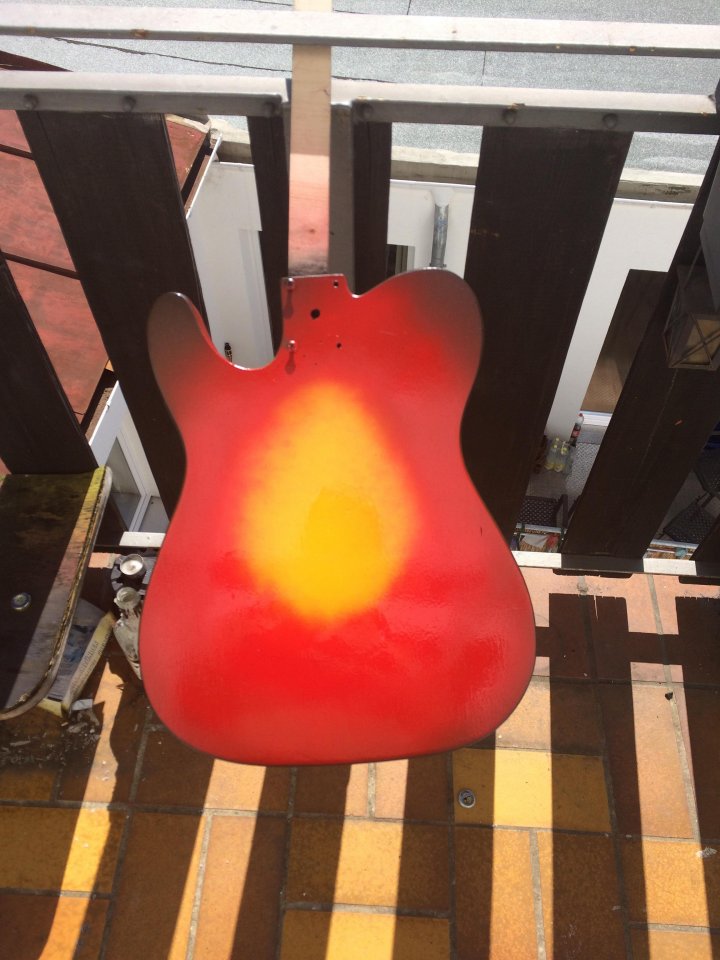

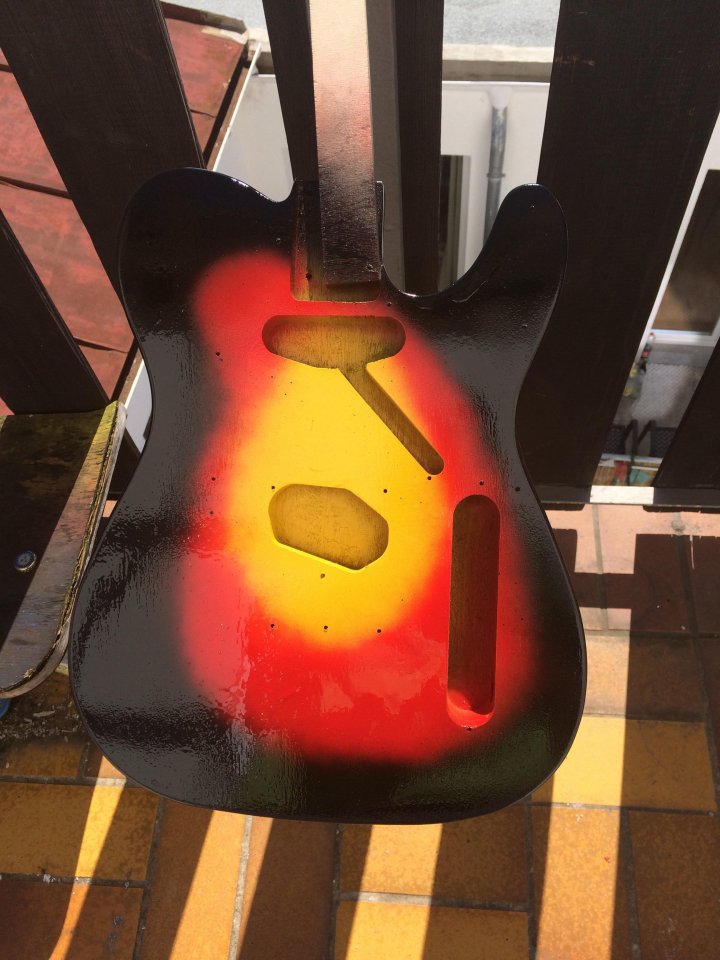

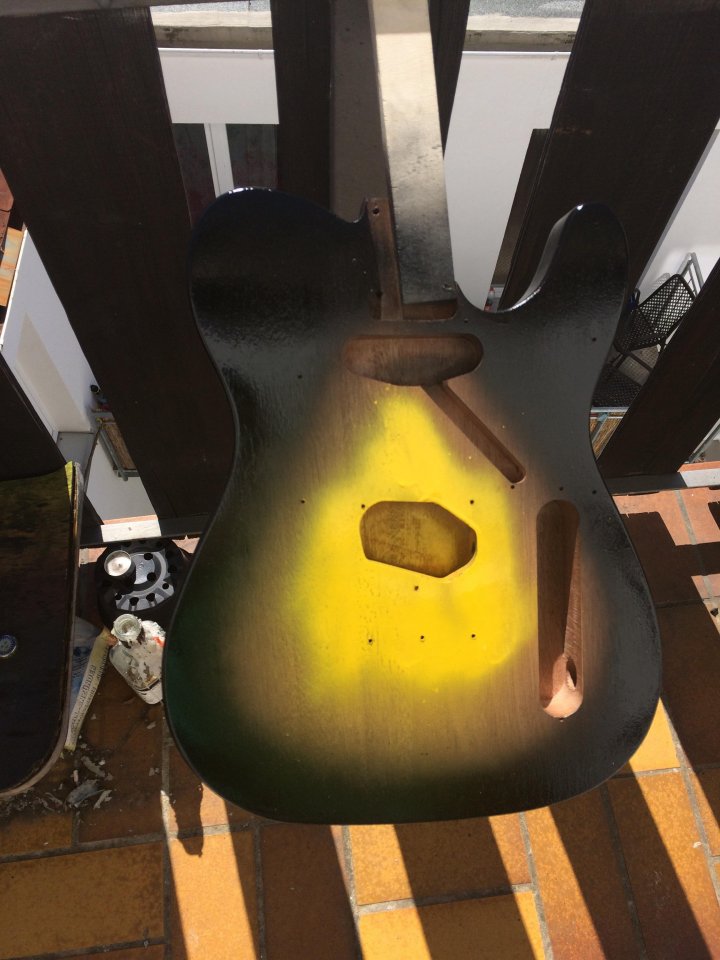

Hier der Verlauf:

Letztendlich bin ich allerdings dann doch ganz zufrieden gewesen, mit meinem Sunburst, es sollte ja schließlich bewusst billig aussehen

Leider hat der Lack allerdings dann auf der Frontseite einige wirklich unschöne blasen geworfen, die ich dann per Hand überlackiert habe, in der Hoffnung diese dann beim Schleifen herausarbeiten zu können.

Dem war aber nicht so.


Daher habe ich mich dann letztendlich dazu entschlossen der Gitarren ein ordentliches Relic frei Schnauze zu spendieren, und ich muss sagen, ich bin wirklich zufrieden mit dem Endergebnis!

Ich hätte nicht gedacht, das da noch was draus wird! Mir gefällt die Lackierung aber wirklich sehr gut und ich finde sie passt zum vibe der Gitarre


Als nächstes wird dann die Kopfplatte zugeschnitten und der Hals fertig gemacht.
Ich würde ihn gerne in Orange/Honig beizen und anschließend lackieren.
So ähnlich wie bei den Squier Classic Vibe Gitarren

Über tipps diesbezüglich wäre ich sehr dankbar!





Greets
--- Beiträge wurden zusammengefasst ---

Du kannst eine der beiden Klinkenbuchsen (mit Schalter) so verdrahten, dass du an einer Buchse in Stereo rauskannst, aber wenn du auf beiden Buchsen Kabel stecken hast, dann sind beide Mono. Damit hast du beide Möglichkeiten offen.

Gute Idee, werde ich später vielleicht noch einbauen wenn das Fuzz mit an Bord ist und noch Platz für einen extra Schalter da ist!




Greets



[amo111]

Warum hast du nicht zuerst die ganze Gitarre Gelb lackiert und darüber das three Tone Sunburst gesprüht?
Zuerst den roten Rand und danach den schwarzen



[mowsende]

Warum hast du nicht zuerst die ganze Gitarre Gelb lackiert und darüber das three Tone Sunburst gesprüht?
Zuerst den roten Rand und danach den schwarzen

Ha ha, gute Frage!


Ich könnte jetzt sagen, das habe ich deswegen gemacht, damit bei Sprühen der Seiten keine Schwarze Farbe in die Mitte der Gitarre kommt, aber in Wahrheit habe ich vor einiger Zeit in Video dazu gesehen, und habe mir eingebildet, da wäre es so empfohlen worden. Ich hab mich also einfach vertan!

letztendlich habe ich es aber ja sowieso so gemacht:

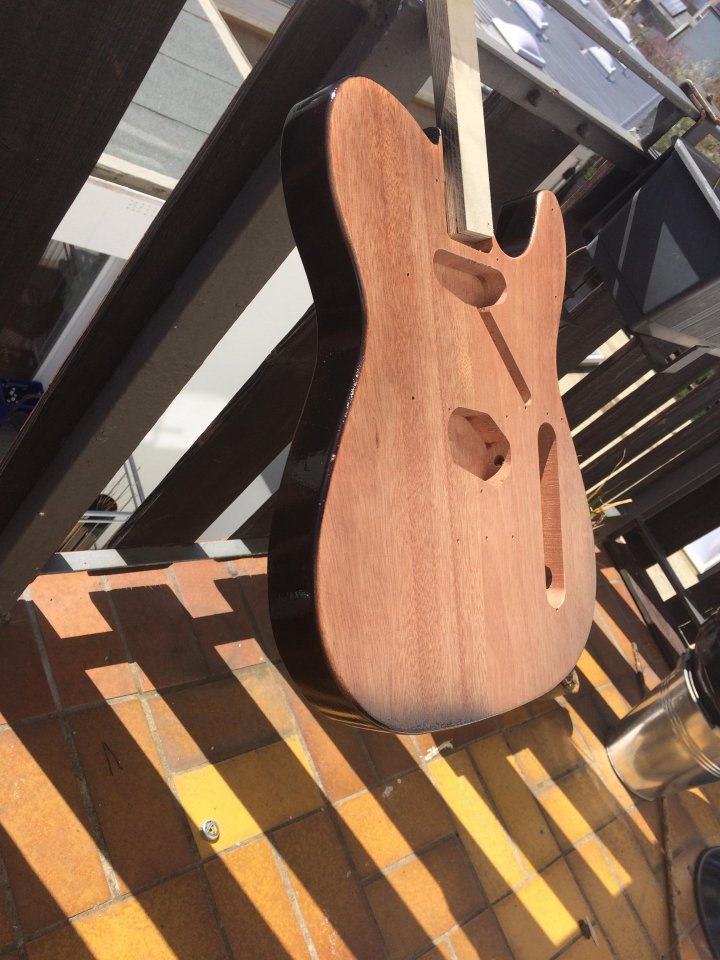

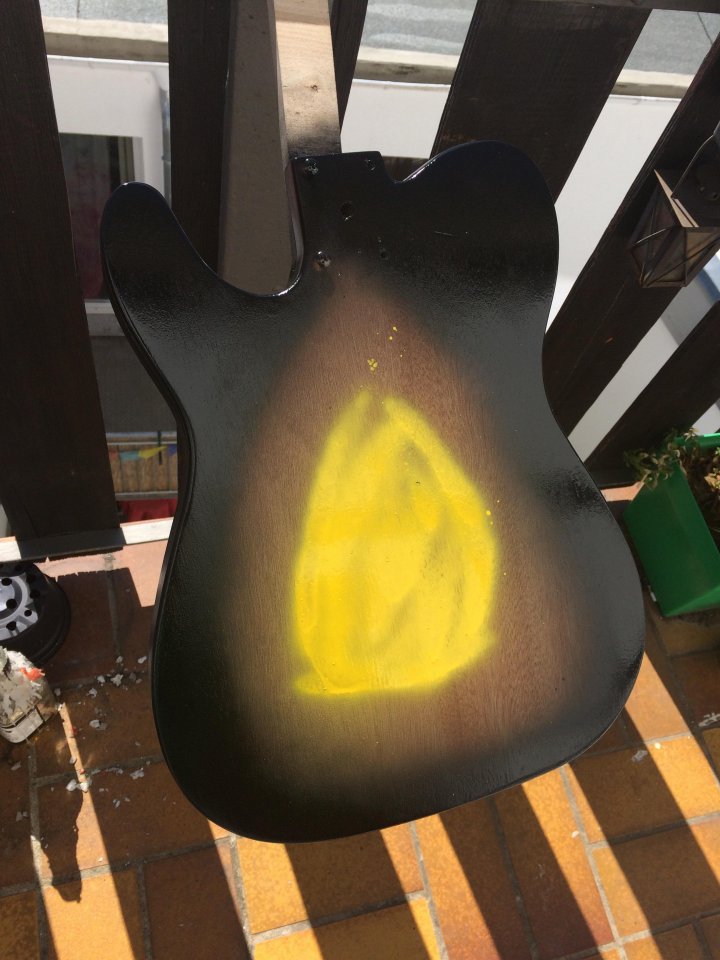

Erst die Ränder Schwarz gesprüht, dann versucht gelb in die Mitte zu bekommen, dann den Großteil des bodys gelb gesprüht (den Zwischenschritt habe ich nicht fotografiert), und anschießend den roten und den schwarzen Rand aufgesprüht.



Greets



[mowsende]

Update #2

Der Headstock ist zugeschnitten + gescheiterte Beizversuche


So, heute habe ich mich mal um den Headstock gekümmert.
Der Hals ließ sich relativ gut mit der Feile und der Stichsäge bearbeiten, ich war aber insgesamt überrascht, wie hart das Holz doch ist!

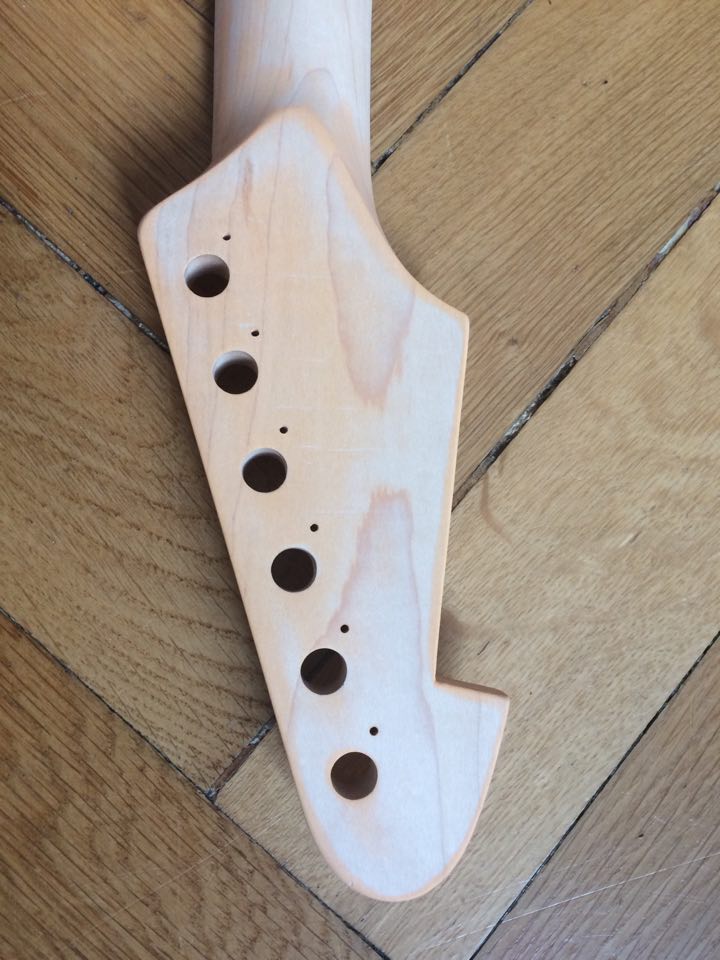

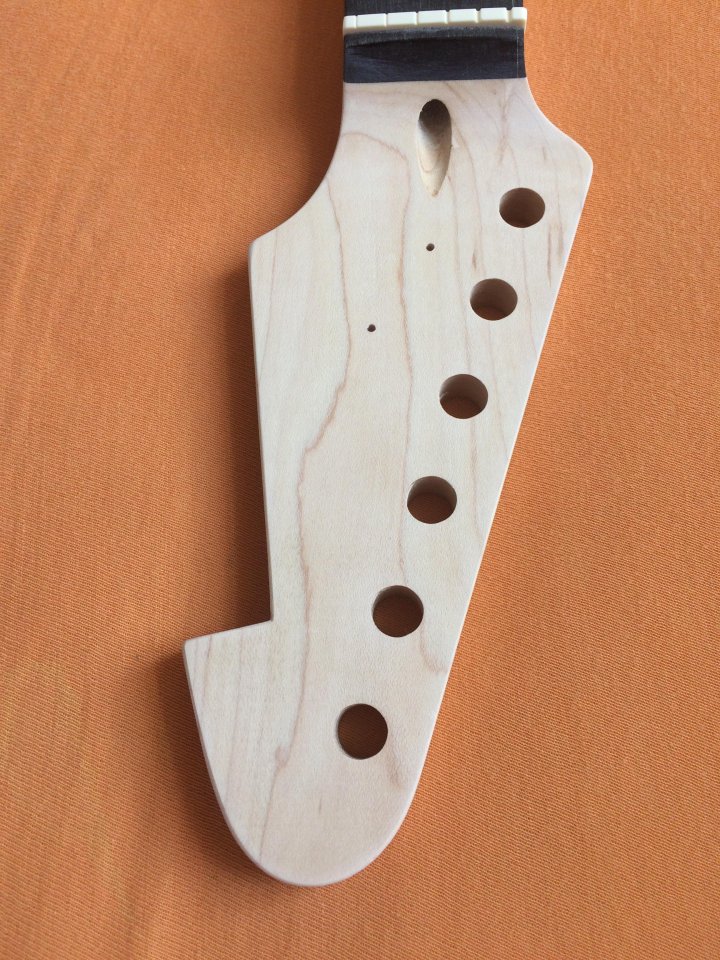

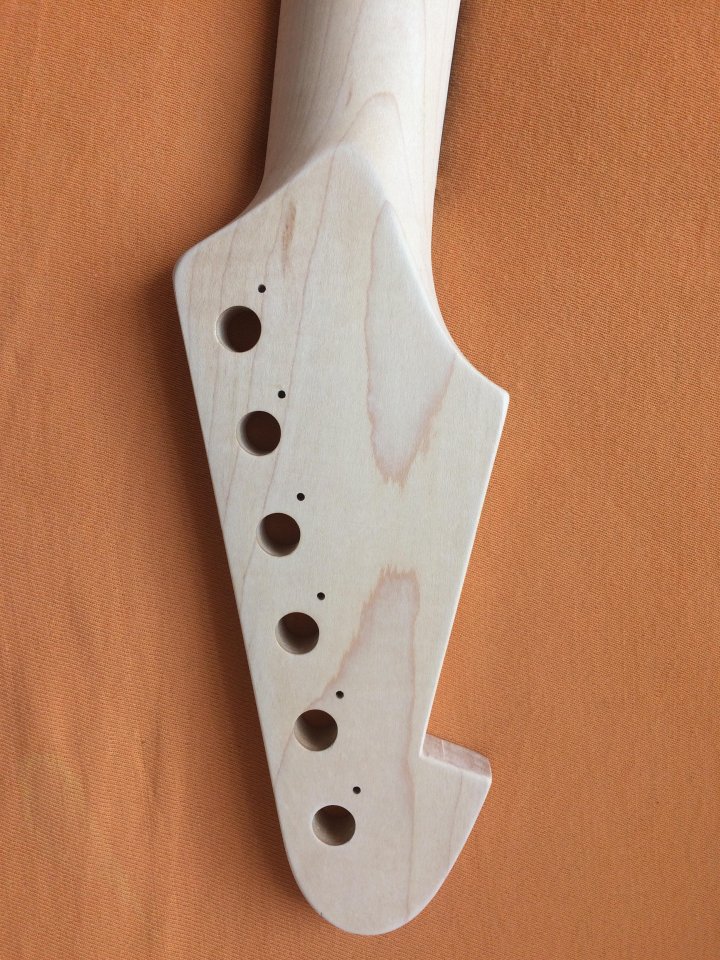

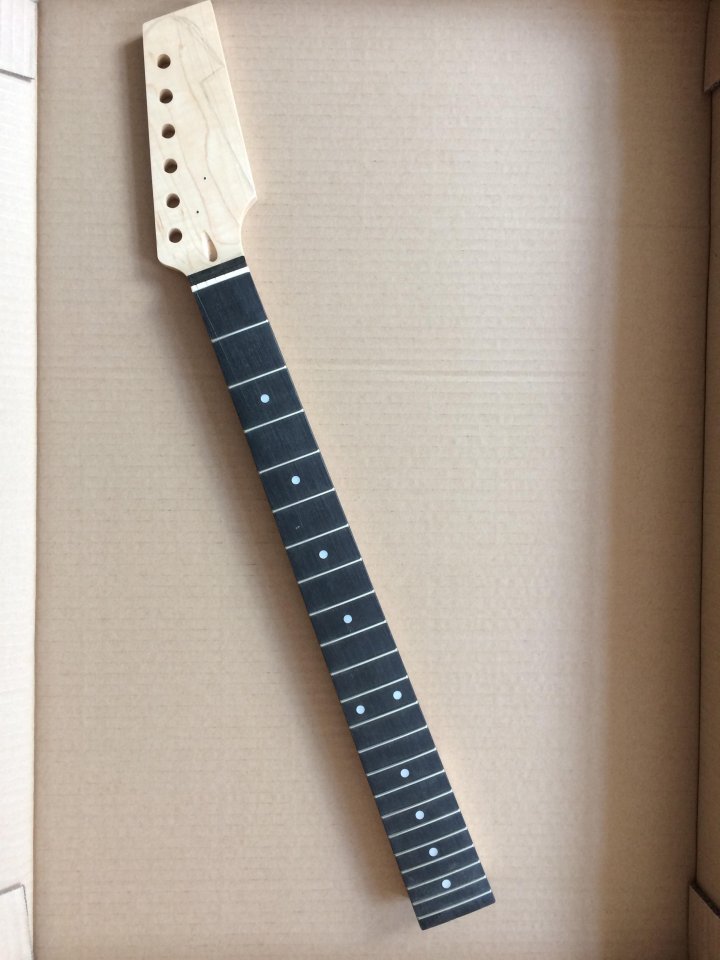

Am Ende sieht das ganze dann so aus:

Plan war ja ursprünglich den Hals in diesem etwas übertriebenem Orange/Gelb zu beizen und anschließend zu lackieren. Also habe ich den Hals schön abgeschliffen und mir Beize besorgt.

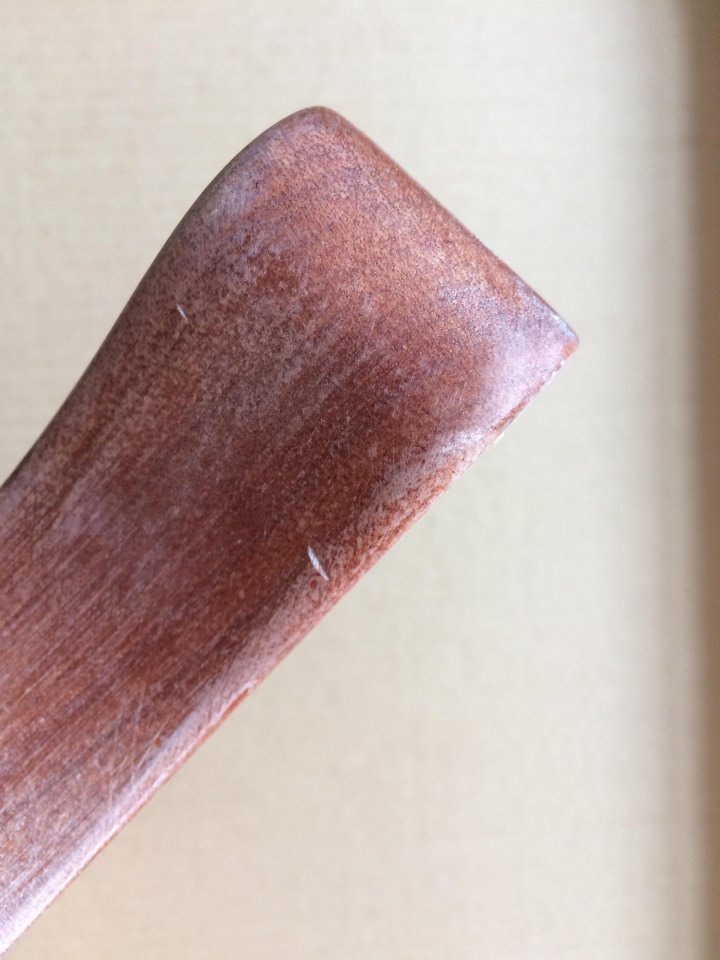

Zu meinem Unglück sieht das ganze jetzt so aus:

Orange, und fleckig. So sollte das aber nicht laufen!


Also, neuer Plan:

Der Hals wird ebenso wie der Korpus in einem kaputten Sunburst lackiert!



Der ein oder andere wird sich mittlerweile bestimmt schon fragen, was für ein Depp denn diesen Bausatz zusammenbaut, aber ich kann euch versichern, so viel Unsinn verzapfe ich normalerweise nicht in meinen Projekten






Greets



[mowsende]

Update #3


Lackierte Hälse und Pickups!


Nach langer Abwesenheit gibt es nun endlich wieder Fortschritt.


Ich hätte in letzter Zeit leider sehr viel zu tun, und bin erst jetzt dazu gekommen den Hals zu lackieren.

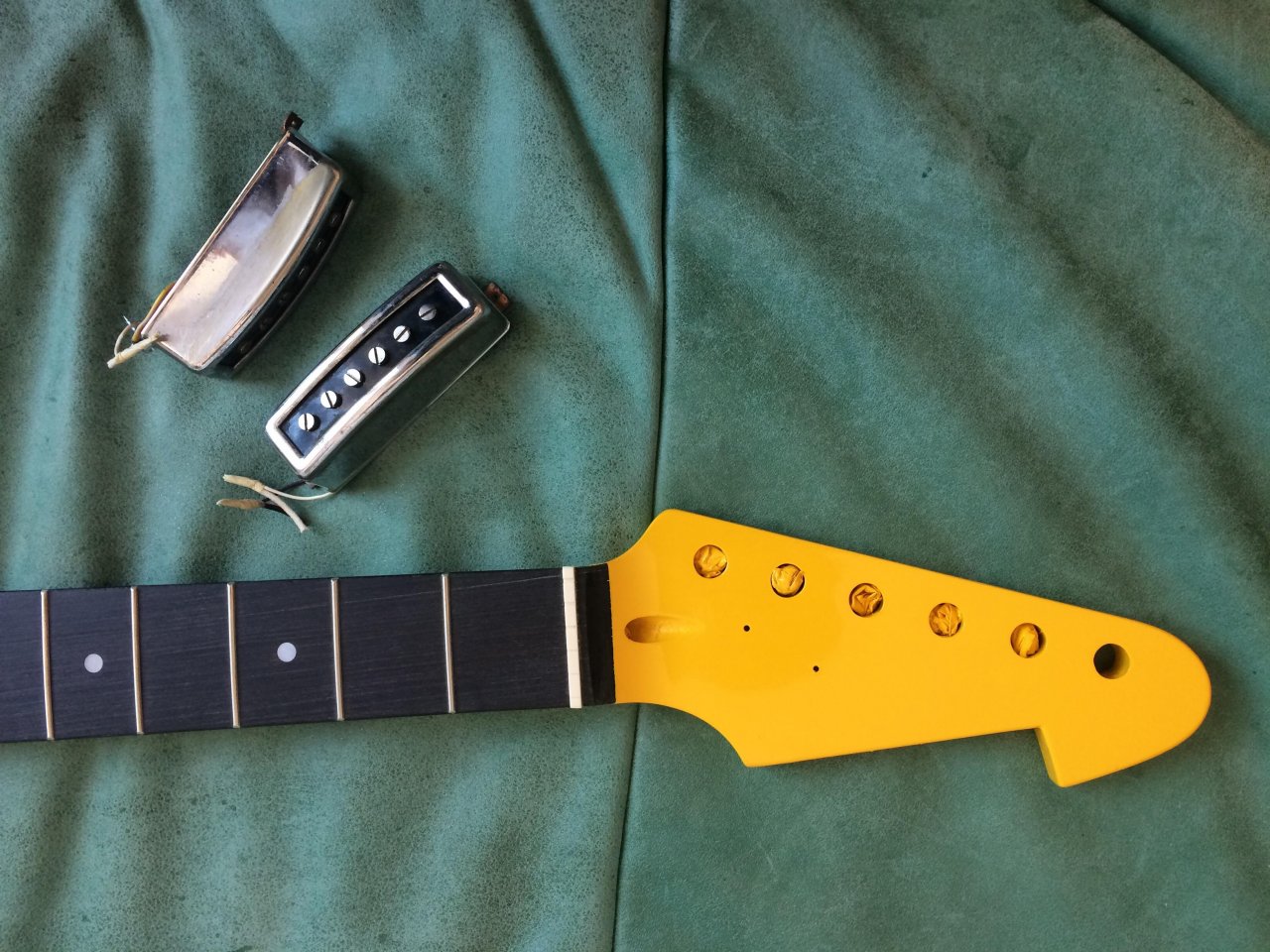

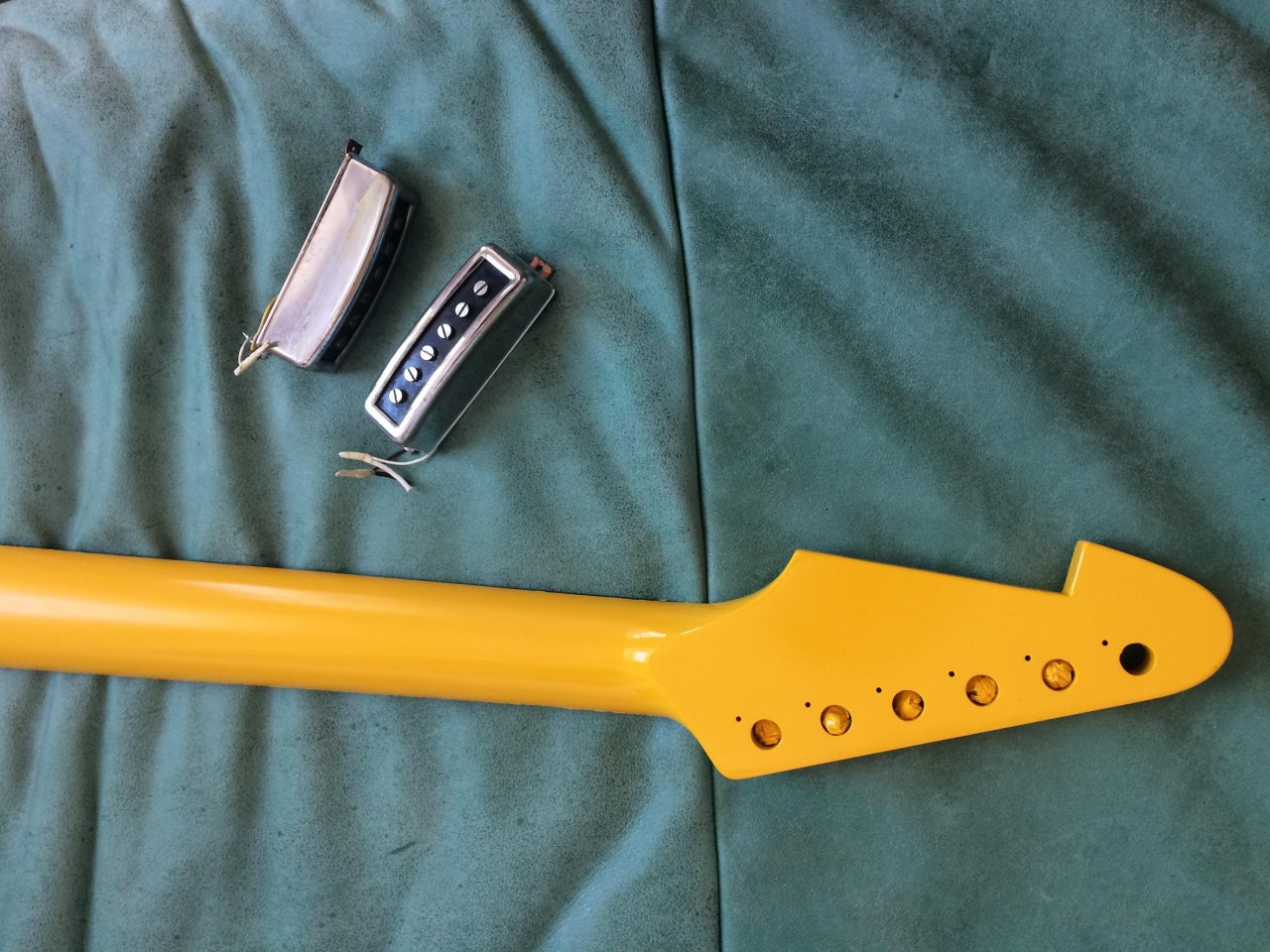

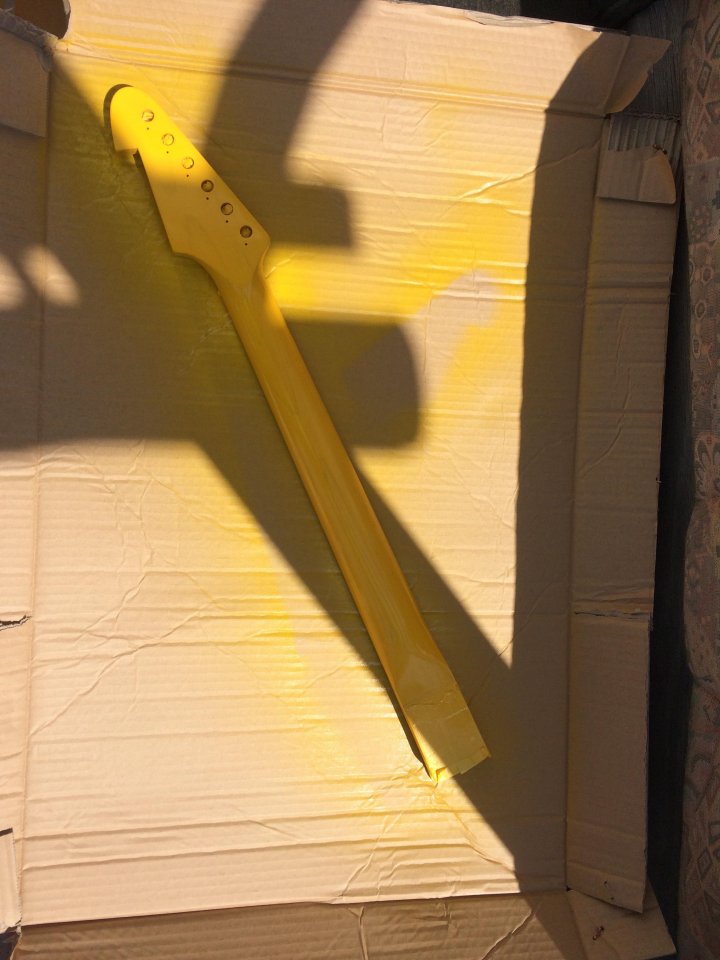

Hier ein paar Bilder dazu:

Ich habe mich doch dafür entschieden den Hals einfach knallgelb zu lackieren. Hat mir einfach gut gefallen!

Jetzt stehe ich nur noch vor der Frage, ob ich dem Hals noch ein Schicht Klarlack spendieren soll oder nicht. Was sagt ihr denn dazu? Ist der Klarlack hier zwingend notwendig, oder kann ich den Schritt einfach übergehen?


Außedem habe ich mir zwei Pickups aus einer alten Teisco besorgt. Da diese aber leider deutlich klobiger sind als normale Tele-PUs müsste ich dafür Korpus und Pickguard fräsen.
Ob ich das zeitlich schaffe, kann ich leider nicht versprechen. :/





Greets



[Carle]

Das Schlagbrett strahlt aber schon arg weiß
