Bauplan MM Silhouette Special "Luke"

[slowhandt]

Hallo zamme,
ich bin auf der Suche nach einem Bauplan oder einer Zeichnung von Master Lukes Musik Man Siluette Spezial. Kann mir da jemand weiter helfen? Eine 1:1 Zeichnung vom Korpusumriss und den PU-Positionen mit oder ohne Maße würde mir schon reichen.
Sowas wie diese hier,oder auch genau diese:
http://www.google.de/imgres?imgurl=...2&ty=252&page=7&ndsp=21&ved=1t:429,r:13,s:114



[EpiphoneLesPaul]

Vielleicht hilft erstmal diese Seite weiter:http://www.planetguitar.net/tests/luke_mm/mm_luke.html
http://www.planetguitar.net/tests/luke_mm/mm_luke.html
Das Bild oben is auch interaktiv, dort findest du unter "Facts" ein paas Maße.

Gruß



[dave1812]

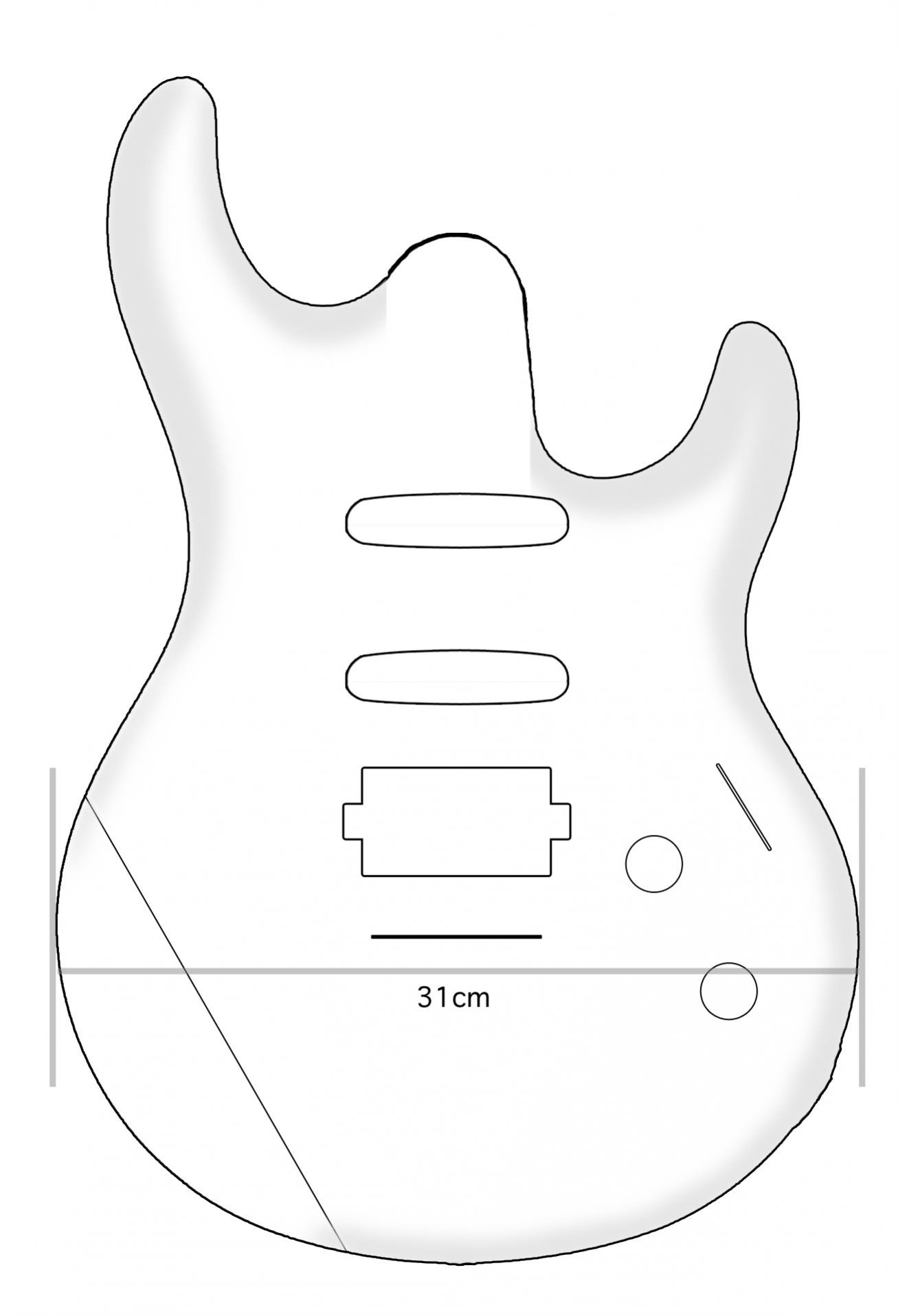

Hier ist eine Zeichnung die Ich mal für einen Luke Nachbau gemacht habe,
Ich habe auch einen Body Prototyp gebaut aber zum eigentlichen Bau ist es bis jetzt nicht gekommen.
