Hallo liebe Leute,
ich dachte es könnte für den einen oder anderen interessant sein, deshalb wollte ich meine Bastelei dokumentieren und mit euch teilen.
Worum geht es hier?
Ich habe mir vor langer Zeit einen Fender Vibro Champ gekauft. Toller Amp, für zu Hause ideal, für die Probe leider etwas zu wenig. Dann kam das Two Notes Cab M, eine digitale Speaker-Simulation, die zwischen Amp und Lautsprecher geklemmt werden kann. Das Signal aus dem Amp wird dabei abgenommen und durch die Speaker-Sim geschickt. Das Cab M verfügt über einen XLR-out, mit dem ich direkt an die PA gehen kann. Dabei ist das Pedal auch noch so klein, dass es hinten in meinen kleinen Champ passt. Super Sache!
Übrigens: Wenn das Cab nicht am Strom angeschlossen ist, wird das Signal einfach hindurchgeleitet. Der Champ ist also nach wie vor ganz normal verwendbar.
WICHTIG: Das Cab M ist keine Loadbox, der Lautsprecher muss also immer angeschlossen sein! Fürs Silent Recording o.ä. ist dieses Setup also nicht brauchbar.
Im folgenden habe ich ein paar Fotos gemacht und kurz beschrieben.
Viel Spaß beim gucken und lesen

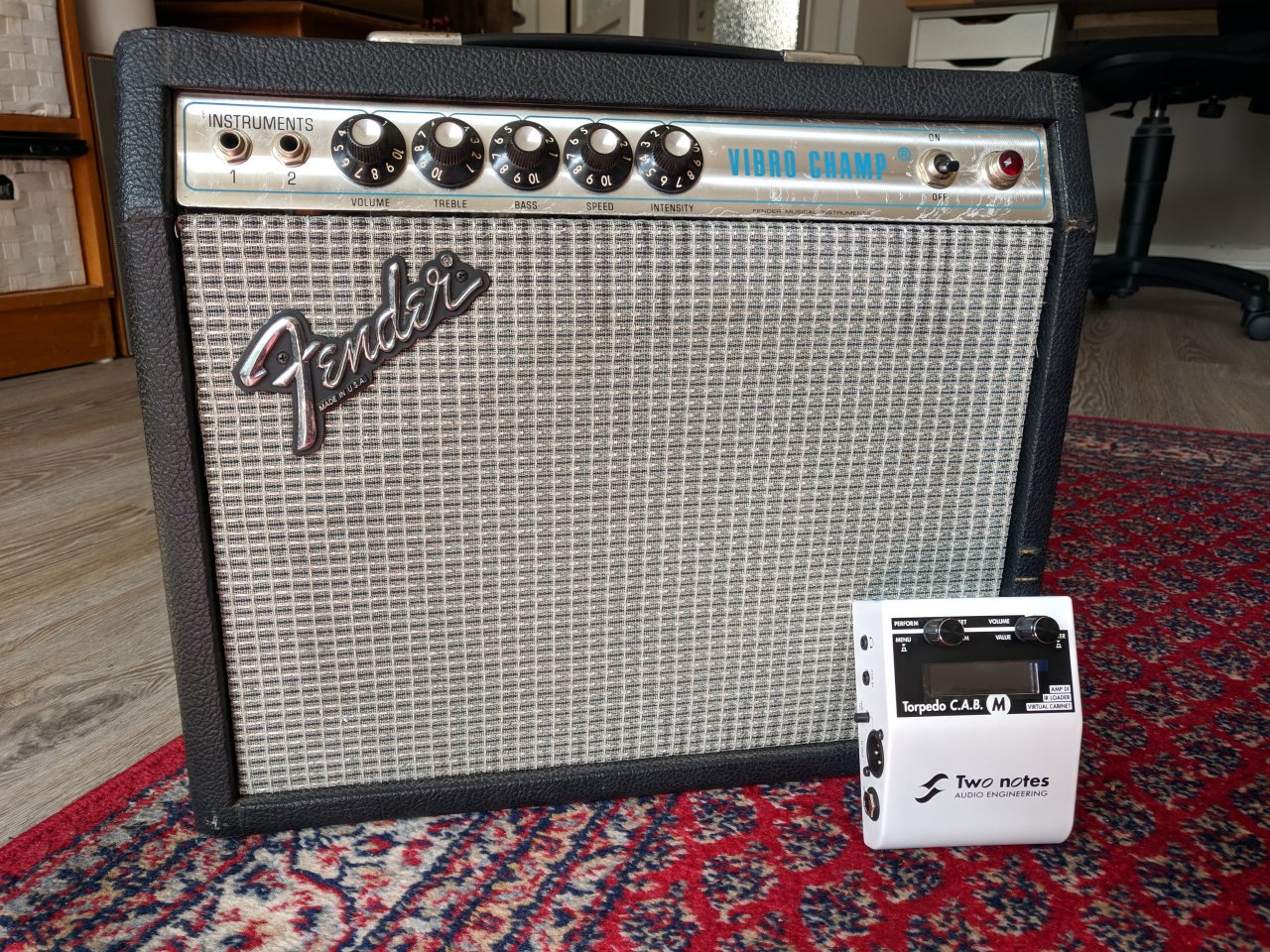

Der Champ und das Cab M. Der Amp sieht neben dem Pedal richtig groß aus, so klein ist das Cab M!

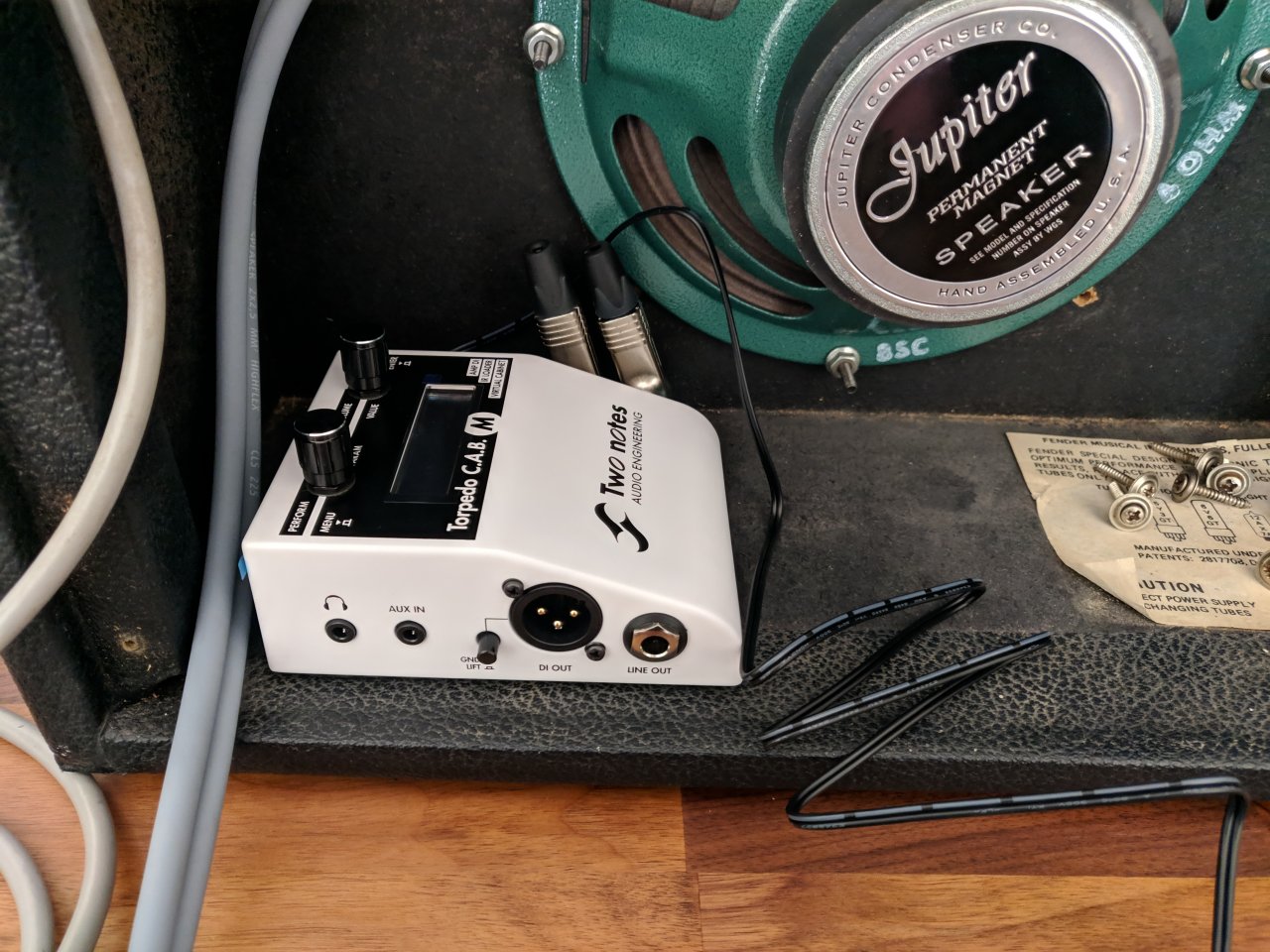

Hier steht das Cab M gut! Die Ausgänge gehen alle nach hinten raus und die Lautsprecherkabel können "im Inneren" des Amps verlegt werden.

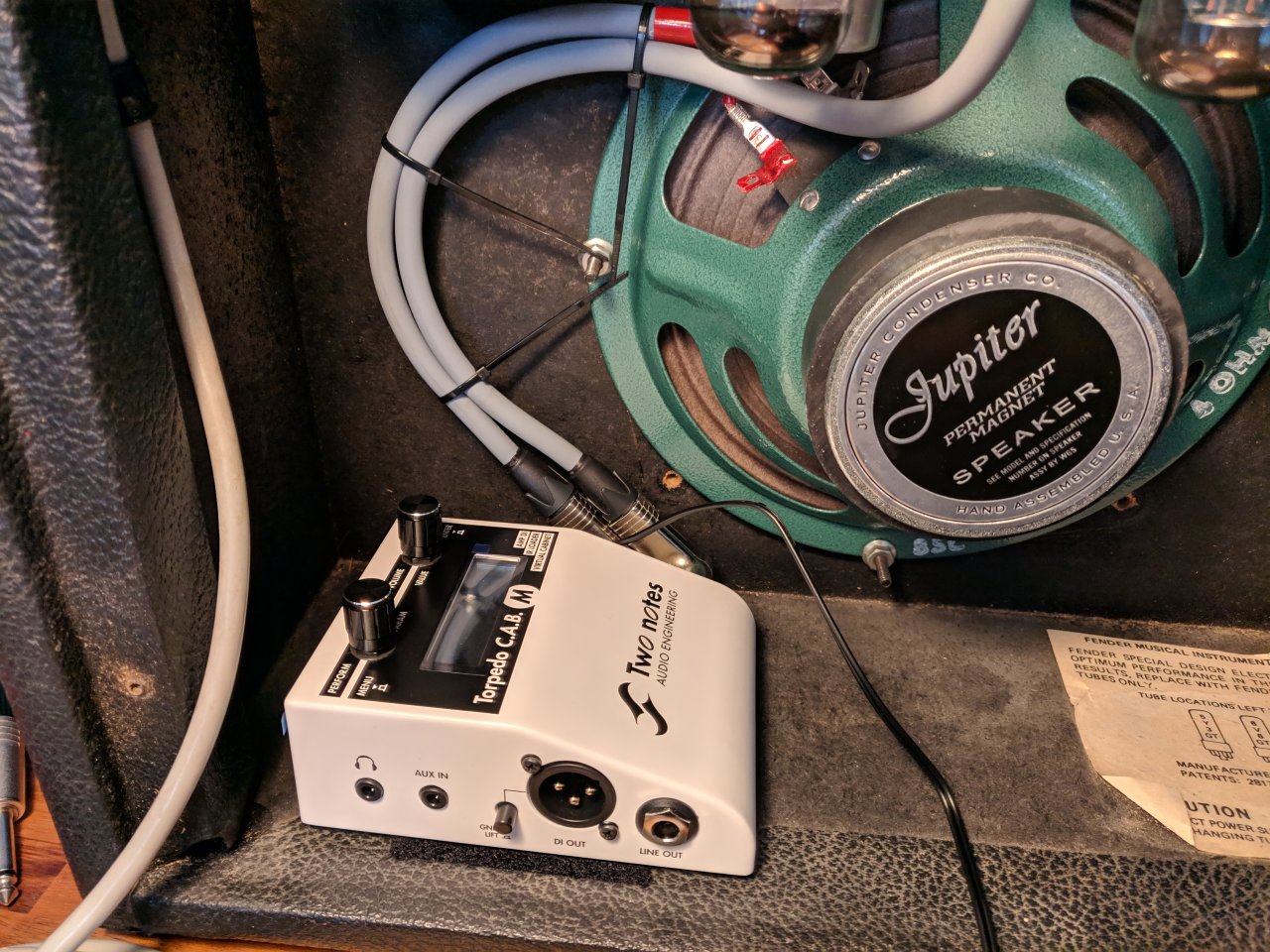

Hier seht ihr das Cab M mit Velcro befestigt. Die Lautsprecherkabel sind fertig gelötet und alles liegt schön ordentlich
. Leider sind USB- und Stromanschluss auf der nach Innen gewandten Seite, da muss ich mir noch etwas überlegen. Vielleicht kommt eine kleine Steckerleiste auf die andere Seite in das Gehäuse, wo sowohl Amp als auch Pedal mit Strom versorgt werden. USB braucht man zum Glück selten, da im April eine App zur Steuerung des Cab's kommen soll (für IOS ist sie angeblich schon verfügbar, ich bin aber überzeugter Android-Nutzer und muss mich leider noch ein wenig gedulden ).

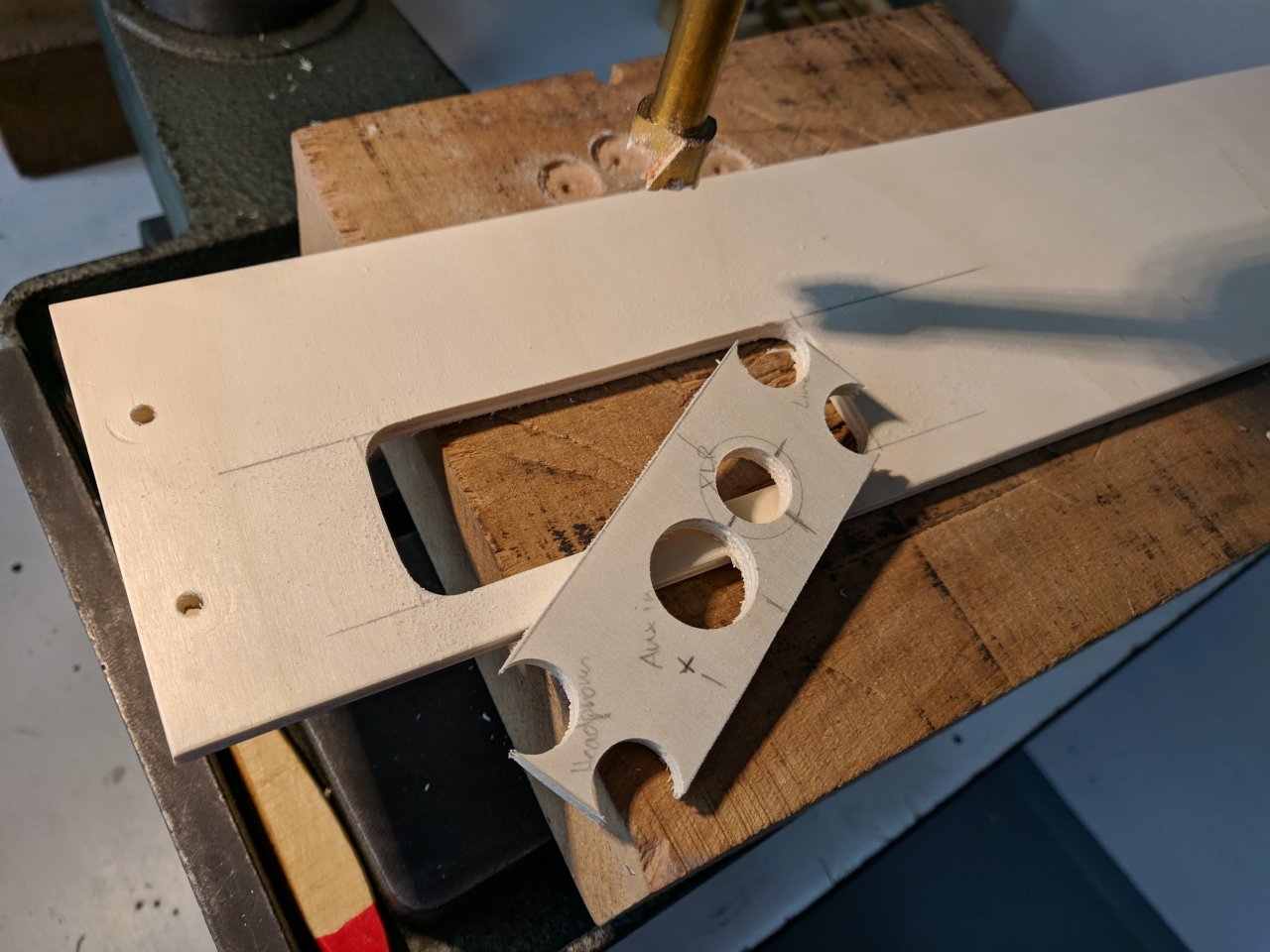

Jetzt muss noch das untere Back-Panel neu gemacht werden um an die Ausgänge heranzukommen. Bei einem Besuch im Bauhaus habe ich bei den Holzresten eine wunderbare 5mm dicke Sperrholzplatte für günstige 3,50€ gefunden und auf das Maß des originalen Back-Panels zusägen lassen. Zuhause habe ich dann mithilfe von Forstnerbohrer und Dekupiersäge ein Fenster herausgeschnitten, das mir erlaubt, alle linksseitigen Anschlüsse des Cab M's zu benutzen.

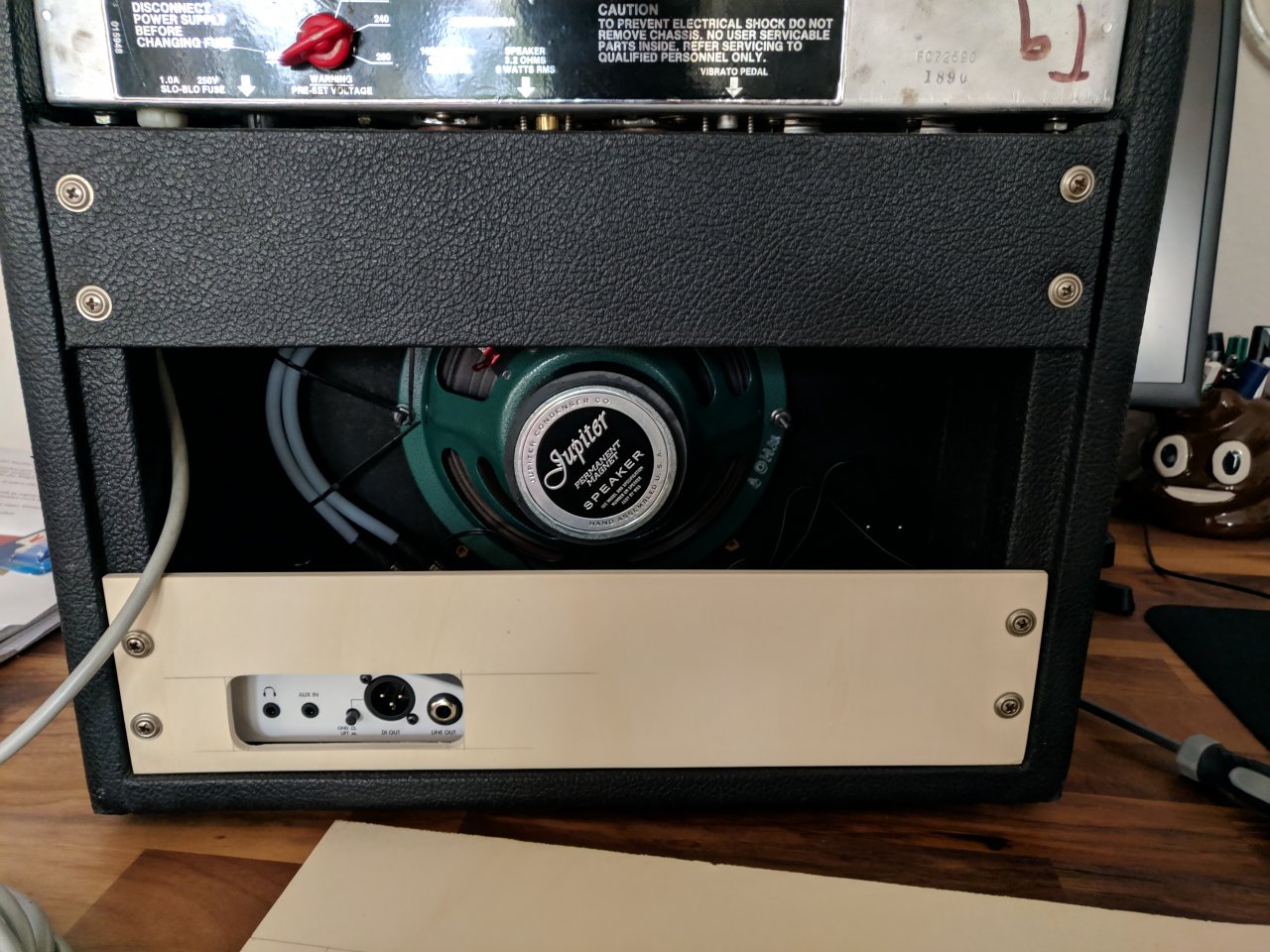

Und so sieht es letztendlich aus. Keine Sorge, Tolex ist bereits auf dem Weg zu mir Wenn alles fertig ist, werde ich bei Interesse ein Foto vom fertigen Projekt hochladen!
Vielen Dank fürs Lesen! Vielleicht habe ich ja jemanden zu einem ähnlichen Projekt inspirieren können
ich dachte es könnte für den einen oder anderen interessant sein, deshalb wollte ich meine Bastelei dokumentieren und mit euch teilen.
Worum geht es hier?
Ich habe mir vor langer Zeit einen Fender Vibro Champ gekauft. Toller Amp, für zu Hause ideal, für die Probe leider etwas zu wenig. Dann kam das Two Notes Cab M, eine digitale Speaker-Simulation, die zwischen Amp und Lautsprecher geklemmt werden kann. Das Signal aus dem Amp wird dabei abgenommen und durch die Speaker-Sim geschickt. Das Cab M verfügt über einen XLR-out, mit dem ich direkt an die PA gehen kann. Dabei ist das Pedal auch noch so klein, dass es hinten in meinen kleinen Champ passt. Super Sache!
Übrigens: Wenn das Cab nicht am Strom angeschlossen ist, wird das Signal einfach hindurchgeleitet. Der Champ ist also nach wie vor ganz normal verwendbar.
WICHTIG: Das Cab M ist keine Loadbox, der Lautsprecher muss also immer angeschlossen sein! Fürs Silent Recording o.ä. ist dieses Setup also nicht brauchbar.
Im folgenden habe ich ein paar Fotos gemacht und kurz beschrieben.
Viel Spaß beim gucken und lesen
Der Champ und das Cab M. Der Amp sieht neben dem Pedal richtig groß aus, so klein ist das Cab M!
Hier steht das Cab M gut! Die Ausgänge gehen alle nach hinten raus und die Lautsprecherkabel können "im Inneren" des Amps verlegt werden.
Hier seht ihr das Cab M mit Velcro befestigt. Die Lautsprecherkabel sind fertig gelötet und alles liegt schön ordentlich
. Leider sind USB- und Stromanschluss auf der nach Innen gewandten Seite, da muss ich mir noch etwas überlegen. Vielleicht kommt eine kleine Steckerleiste auf die andere Seite in das Gehäuse, wo sowohl Amp als auch Pedal mit Strom versorgt werden. USB braucht man zum Glück selten, da im April eine App zur Steuerung des Cab's kommen soll (für IOS ist sie angeblich schon verfügbar, ich bin aber überzeugter Android-Nutzer und muss mich leider noch ein wenig gedulden ).Jetzt muss noch das untere Back-Panel neu gemacht werden um an die Ausgänge heranzukommen. Bei einem Besuch im Bauhaus habe ich bei den Holzresten eine wunderbare 5mm dicke Sperrholzplatte für günstige 3,50€ gefunden und auf das Maß des originalen Back-Panels zusägen lassen. Zuhause habe ich dann mithilfe von Forstnerbohrer und Dekupiersäge ein Fenster herausgeschnitten, das mir erlaubt, alle linksseitigen Anschlüsse des Cab M's zu benutzen.
Und so sieht es letztendlich aus. Keine Sorge, Tolex ist bereits auf dem Weg zu mir
Wenn alles fertig ist, werde ich bei Interesse ein Foto vom fertigen Projekt hochladen!Vielen Dank fürs Lesen! Vielleicht habe ich ja jemanden zu einem ähnlichen Projekt inspirieren können
