Arirang / Alembic Nachbau Elektronik Schaltung HILFE!!!

[lespauler]

Hallo liebe Foreninteressierte,

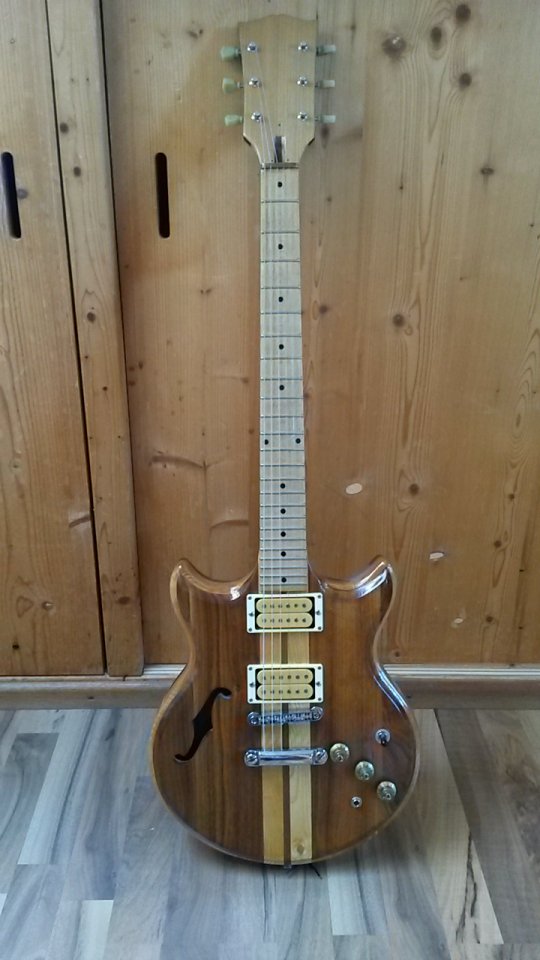

ich habe schon vor einiger Zeit die Neubundierung, neuer Knochensattel, Holz- und Oberflächenarbeiten an meinem Projekt erfolgreich abgeschlossen. Jetzt kommt der Part der mir aber seit einiger Zeit Kopfzerbrechen bereitet:

wer kann/möchte mir zur Vervollständigung meines tollen Arirang-Projektes helfen?
Ich möchte folgende Schaltung verwirklichen:

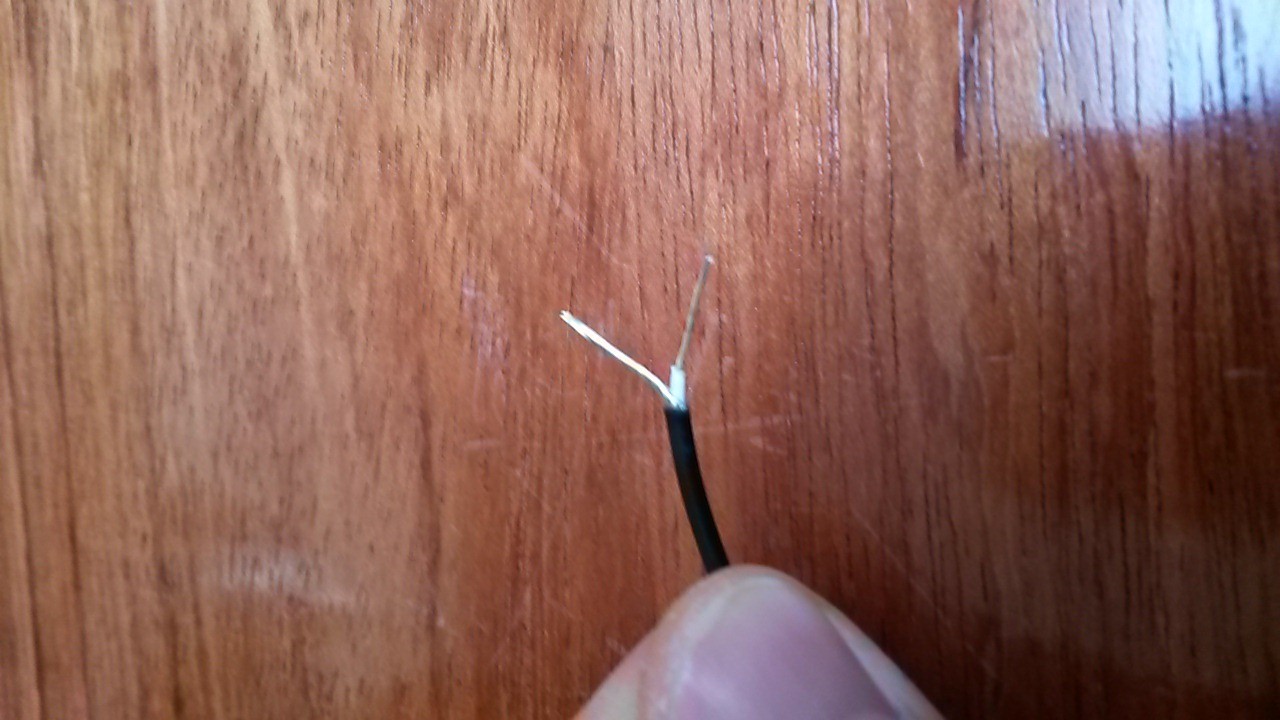

-2 Humbucker beide mit 2 Adrigen Kabeln
-1 Volume Poti und 2 Tone Potis (Volume soll beide Lautsärken regeln, Tone Potis sollen für jeden einzelnen Humbucker funktionieren.
-1 3-way switch ( wie bei der les Paul)

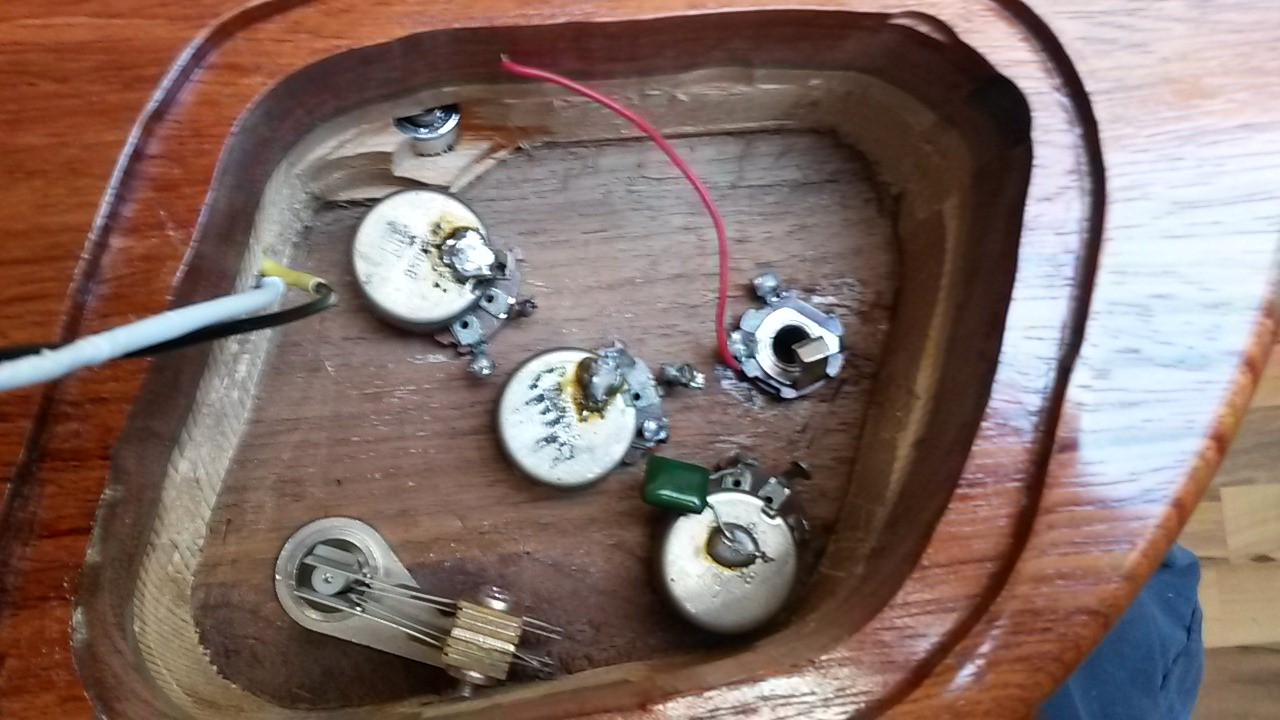

Mein Problem: Ich kann zwar mit nem Lötkolben umgehen, hab aber keine Ahnung welche Leitungen wohin gehören (Erdung im Elektrofach...)
Meine Lösung: Du zeichnest mir einfach und plausibel verständlich wie ich welche Kabel verbinde, wie die Potis Verbunden werden usw...

Belohnung: Eine Kiste bestes Bier aus der Umgebung der schönen Stadt Ulm! (natürlich Abholung)



[tsb.olaf]

DIe Internetseite von Seymour-Duncan ist immer eine gute Adresse wenns um Schaltpläne geht.
-> http://www.seymourduncan.com/wiring-diagrams

Der hier sollte für dich passen:
http://www.seymourduncan.com/wp-content/uploads/2015/05/2H_3G_1V_2T.jpg

Die Humbucker im Diagram sind zwar vieradrig - 2 Litzen sind aber miteinander verbunden, so dass nur 2 Litzen (wie bei dir) über bleiben.

Grüße



[MadHarvex]

Zur Erdung: Die Bridge oder das Tailpiece (eines sollte reichen) sollten auf Masse gelegt werden. Dazu ein Kabel von Bridge/Tailpiece zu einem der Massepunkte auf den Potis legen.



[lespauler]

Danke Olaf, hast mir sehr geholfen!
It works, höhen sind zwar sehr scharf, und die Tone Regler blenden sehr schnell aus dumpf zu spitz, aber vielleicht gibts da ja noch einen Trick???
Bin für alles offen!



[MadHarvex]

... die Tone Regler blenden sehr schnell aus dumpf zu spitz, aber vielleicht gibts da ja noch einen Trick???

Regeln die Tone-Pots von höhenarm zu höhenreich? Dann hättest du die Anschlüsse an den Potis vertauscht.
Ist dir der Verlauf zu schnell? Oder wirds zu dumpf? Hier findest du vielleicht ein paar Antworten/Anregungen:

http://rockinger.com/index.php?page=ROC_Workshop_Potis
