Anfrage: Hilfe bei der Verbesserung der Raumakustik der Regie

[asnakeofjune]

Hallo zusammen,

ohne Umschweife möchte ich zu meinem Anliegen kommen. Ich habe einen Kellerraum, welchen ich als "Musikzimmer" nutze bzw. auch zum Mischen und Mastern. Die bisherige Raumakustik war - sagen wir mal - suboptimal. Es handelt sich um einen Porenbetonkeller mit massiver Betondecke. Ich habe den Raum soweit jetzt ausgebaut zu Wohnraum - und dabei den Verwendungszweck im Hintergrund gelassen. Der Raum könnte ja noch anderweitig genutzt werden.

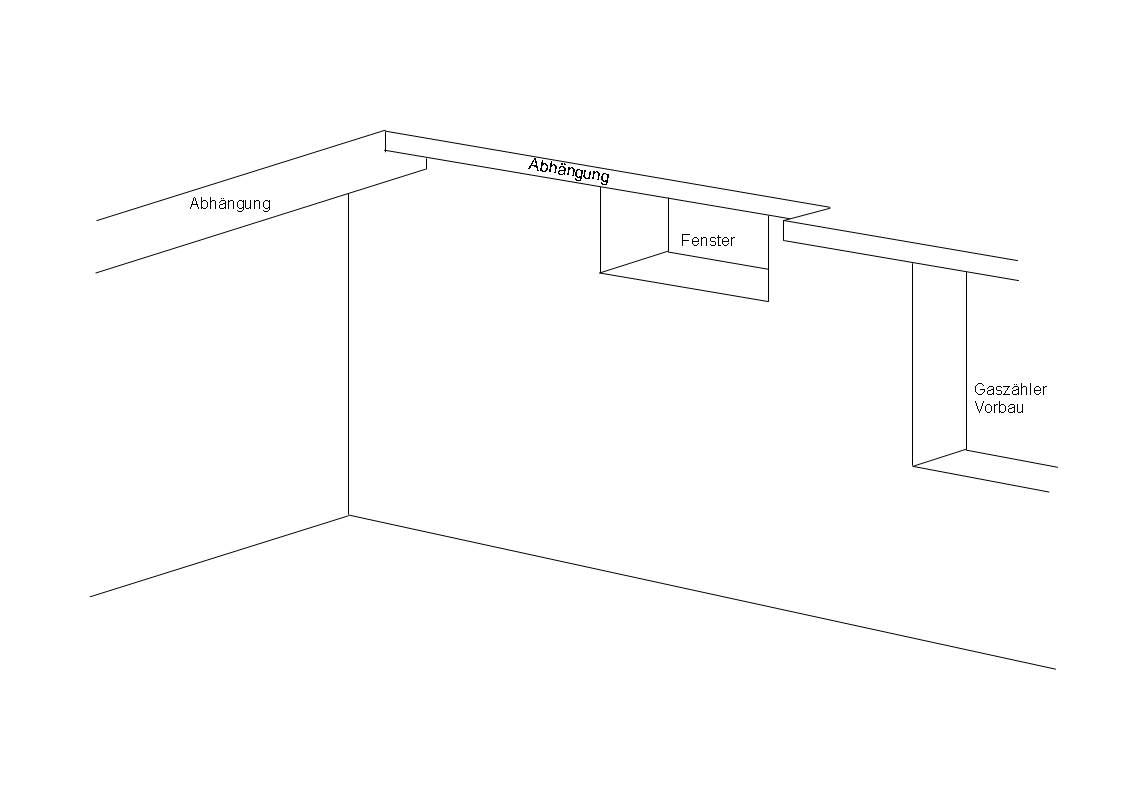

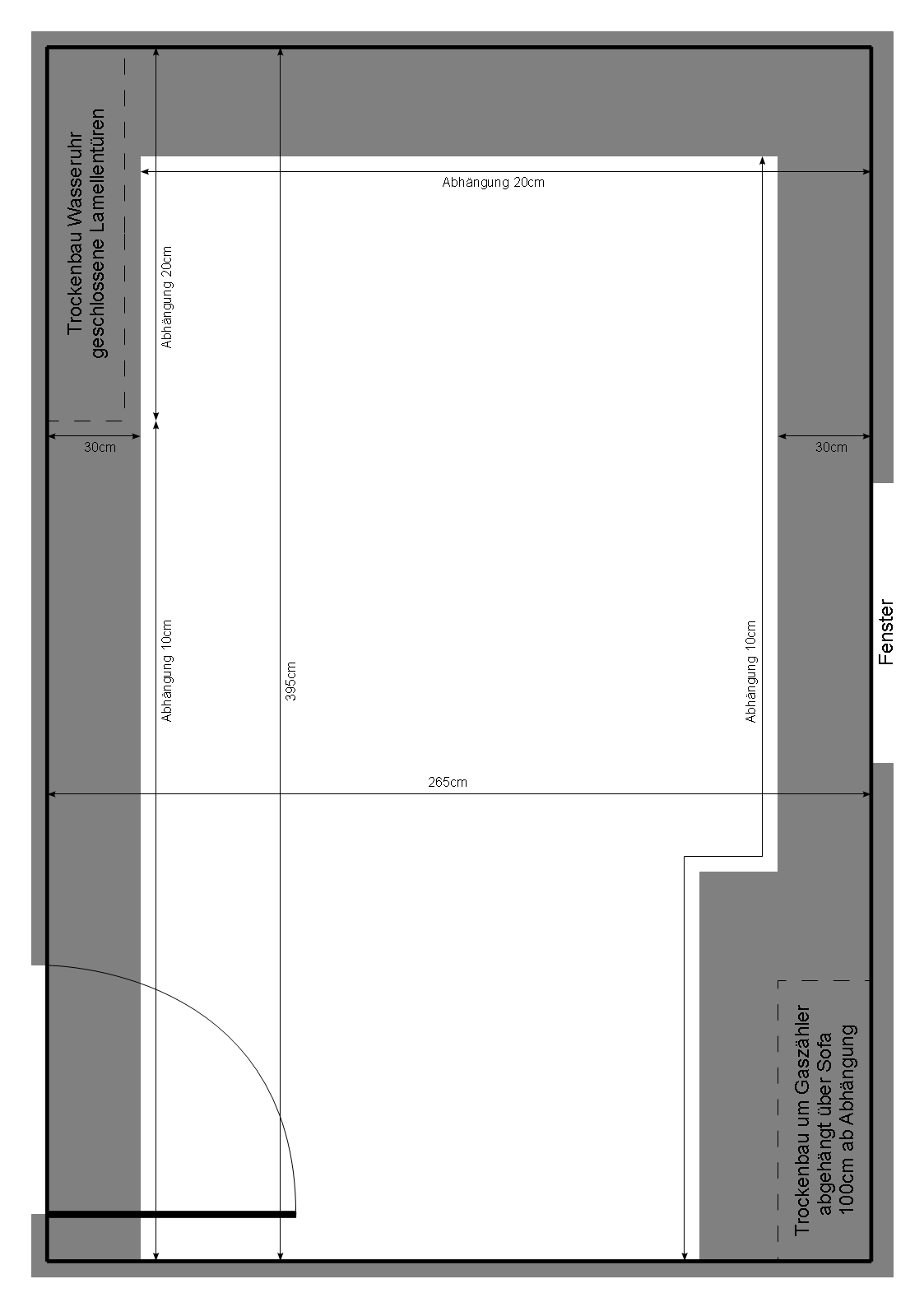

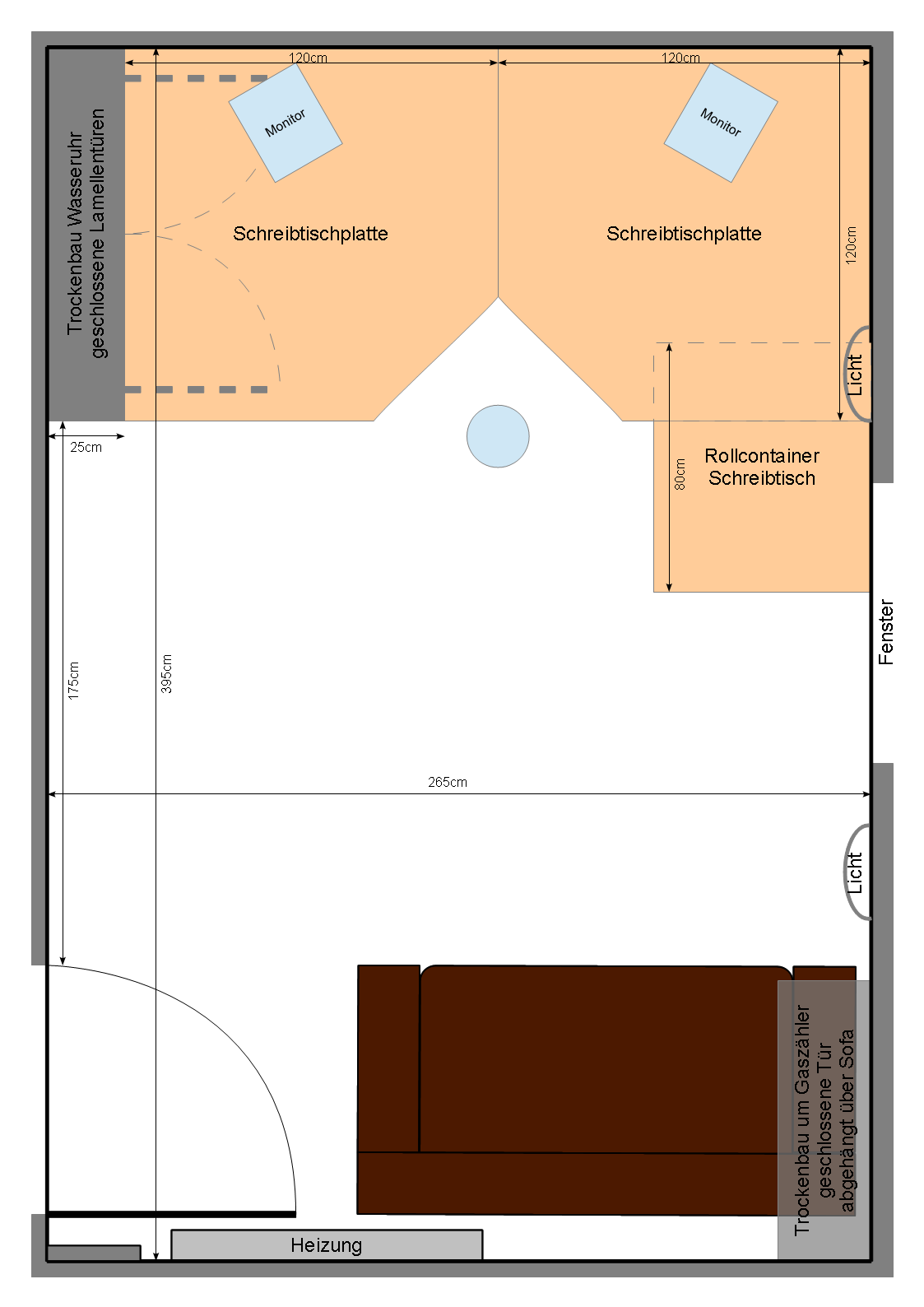

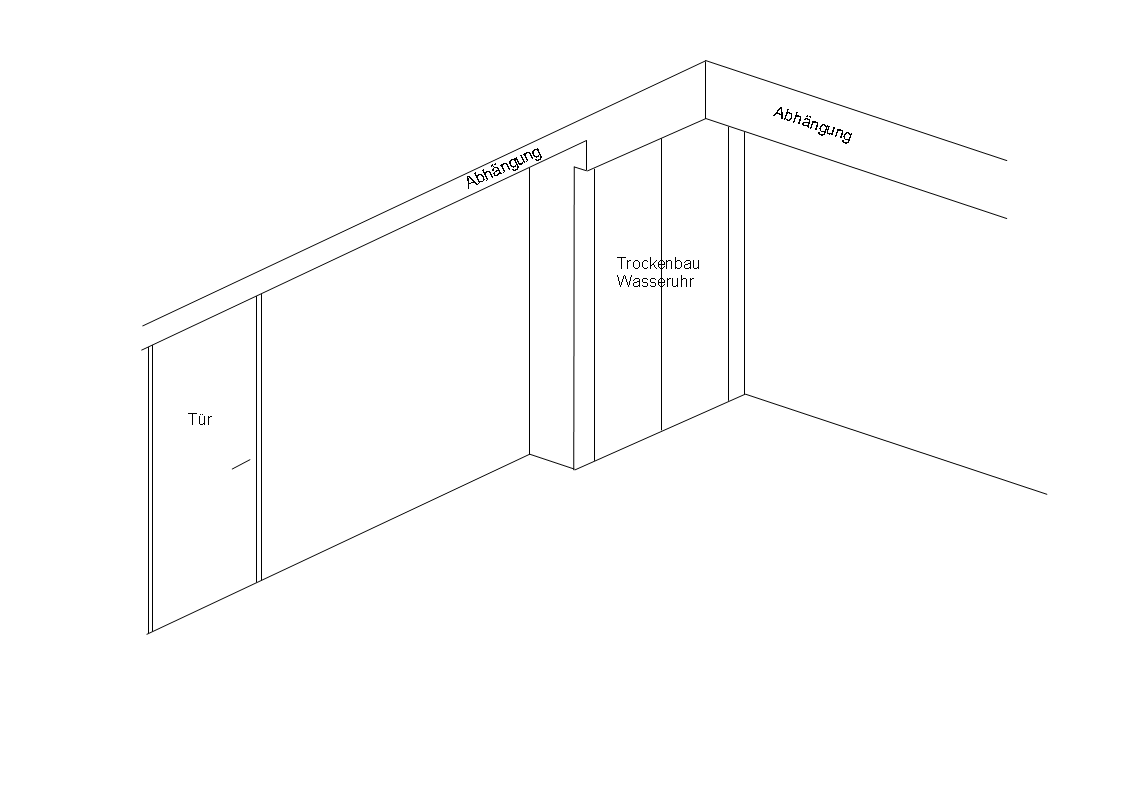

Leider kann ich derzeit mit keinen Fotos dienen, aber ich habe Skizzen angehängt. Weiterhin auch im OpenOffice Format für die Anwendung Draw, falls Ihr drin rumzeichnen wollt. Der Maßstab ist bis auf 5cm genau.

Ich habe festgestellt, das besonders im Bereich von 80Hz die Problematik liegt. Ich habe bereit mithilfe eines ECM8000 und einem DEQ2496 eine Anpassung des Frequenzganges durchführen lassen. Das Ergebnis war schon deutlich hörbar. Ich denke jedoch, dass man im Raum selbst noch das ein oder andere machen könnte, um die Akustik zu verbessern. Ich habe viel gelesen, aber die Materie ist echt komplex. Vielleicht habt Ihr aber den einen oder anderen Tipp für mich, der den "Knoten" löst.

Als Material hätte ich aktuell noch folgendes Zeug rumliegen:
- Etliches schwarzes Bühnenmolton (schweres Zeug)
- 100mm Klemmfilz (ca. halbe Rolle)
- Diverses Holz für etwaige Rahmenbauten

Viele Grüße und vielen Dank im Voraus
Tim



[ThomasT]

Dein Stereobild stört dich nicht? Keine seitlichen Absorber.

Und die große Schreibtischplatte ist auch nicht ohne.



[asnakeofjune]

Baulich kann ich nichts mehr machen.

Aber Absorber etc. aufzubauen ist natürlich kein Problem. Die ganzen Abhängungen waren notwendig wegen diverser Rohre (Heizung, Wasser, Abwasser, etc. - über dem Raum ist das Bad). Damit ich aber bei der Verbesserung der Raumakustik nichts verkehrt mache, wollte ich um Eure Expertenmeinung anfragen.

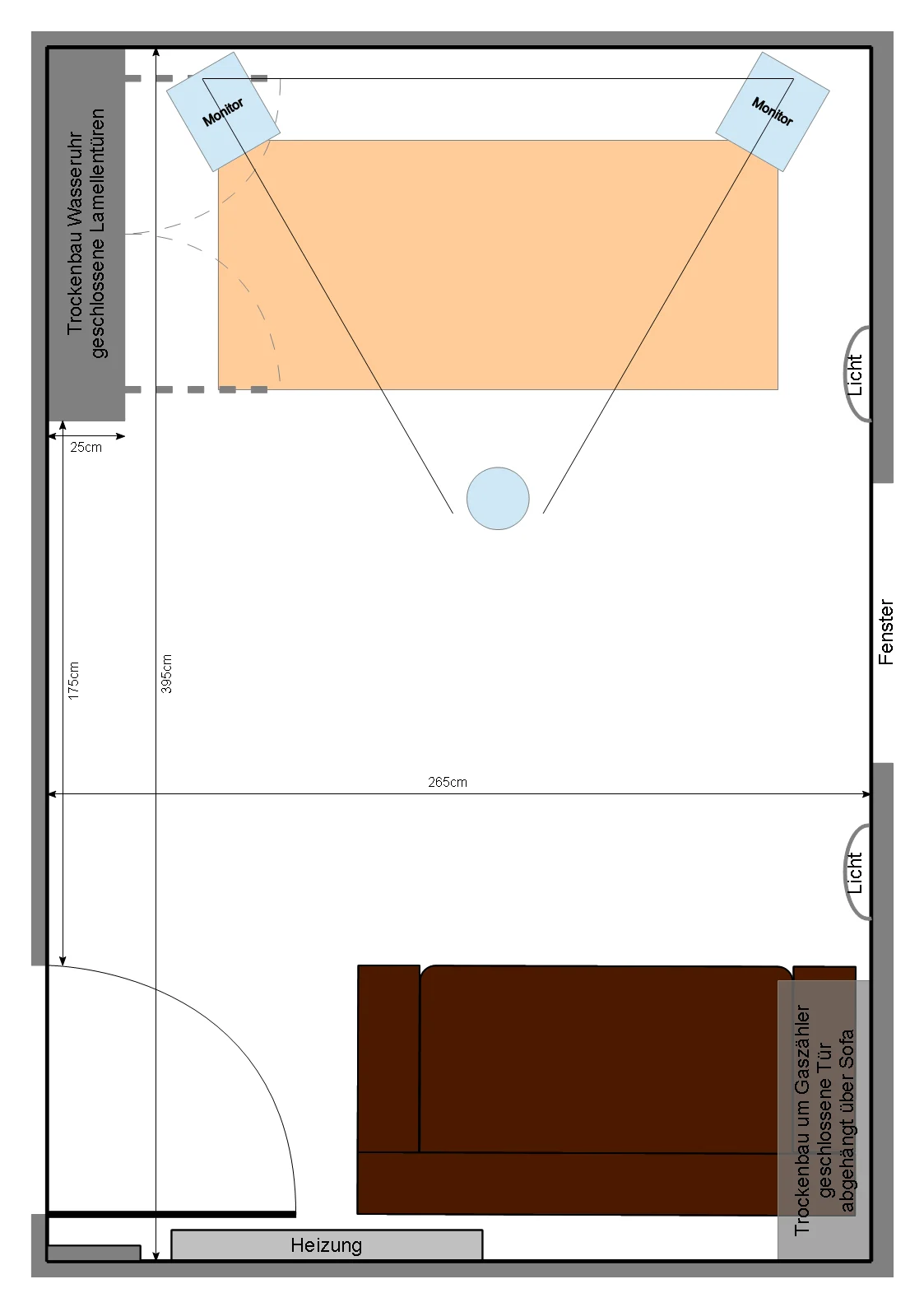

Ich rücke gedanklich auch gerade von dem großen Schreibtisch ab. Ich habe noch einen anderen - das könnte ich mir dann wie folgt vorstellen:


Was Raumakustikelemente angeht, habe ich mich u.a. mit folgenden Workshops bzw. Seiten beschäftigt:
Raumoptimierung fürs Studio:
http://www.bonedo.de/artikel/einzelansicht/raumoptimierung-fuers-studio.html

Absorber selber bauen:
http://www.rocketsound.de/Hallo%20Paul.html

Workshop:
http://www.bonedo.de/artikel/einzelansicht/raumakustik-workshop.html

Seitenabsorber:
http://www.bonedo.de/artikel/einzelansicht/raumakustik-workshop-no2-seitenabsorber.html

Eckenabsorber:
http://www.bonedo.de/artikel/einzelansicht/raumakustik-workshop-no1-eckabsorber.html

Basics Raumoptimierung:
http://www.bonedo.de/artikel/einzelansicht/basics-raumakustik.html

Genelec
I am not getting enough bass?
http://www.genelec.com/faq/acoustical/52-i-am-not-getting-enough-bass/

Gleichermaßen habe ich mir auch Threads hier im Forum angeschaut. Aber jeder Raum ist anders und von daher haben solche Sachen im Internet meist nur Anregungscharakter.

Viele Grüße
Tim

Edit: Und mit Deinen Seiten zum Bau Deines Studio habe ich mich natürlich auch auseinander gesetzt. ;-)



[ThomasT]

Du brauchst 2 seitliche Absorber. 1 Deckenabsorber und Absorber an der Rückwand. Das ist die Pflicht für den Hoch-Mitten-Bereich.

In welchem Maße du sonst noch was brauchst, muss man von Messung abhängig machen.
Eckenabsorber ("Superchunks") sind prinzipiell meinst nie verkehrt (eventuell muss man sie verkleiden um nicht zu viel Höhen zu schlucken).

Deine Links funktionieren nicht. Da steht immer noch gmx davor.



[asnakeofjune]

Der Vollständigkeit halber hier die korrigierten Link. Mein Fehler, sorry:
Raumoptimierung fürs Studio:
http://www.bonedo.de/artikel/einzelansicht/raumoptimierung-fuers-studio.html

Absorber selber bauen:
http://www.rocketsound.de/Hallo%20Paul.html

Workshop:
http://www.bonedo.de/artikel/einzelansicht/raumakustik-workshop.html

Seitenabsorber:
http://www.bonedo.de/artikel/einzelansicht/raumakustik-workshop-no2-seitenabsorber.html

Eckenabsorber:
http://www.bonedo.de/artikel/einzelansicht/raumakustik-workshop-no1-eckabsorber.html

Basics Raumoptimierung:
http://www.bonedo.de/artikel/einzelansicht/basics-raumakustik.html

Genelec
I am not getting enough bass?
http://www.genelec.com/faq/acoustical/52-i-am-not-getting-enough-bass/



Ich werde mich den Absorbern mal ausführlich widmen und zeitnah dabei gehen. Was hälst Du von den vorhandenen Materialien? Kann ich den Molton gut zum "Beziehen" der Absorber verwenden?

BTW Thomas:
Ich glaube, Deine Angaben zum Thema Raumakustik unter Homestudio sind die am besten verständlichsten Erklärungen zu dem Thema, die ich bisher gefunden habe - im Übrigen noch bevor ich den Thread hier gestartet habe.

Viele Grüße
Tim



[ThomasT]

Das passt schon so.

Danke.



[asnakeofjune]

Ich habe nochmal zwei, drei Bilder gemacht.

Da ich es nicht erwähnt habe: Der Raum hat die Maße L3,85 x B2,65 x H 2,10. Ich weiß nicht, ob es sich überhaupt lohnt, da weitere Energie reinzustecken. Mir raucht auf jeden Fall der Kopf so langsam und ich weiß echt bald nicht mehr weiter.

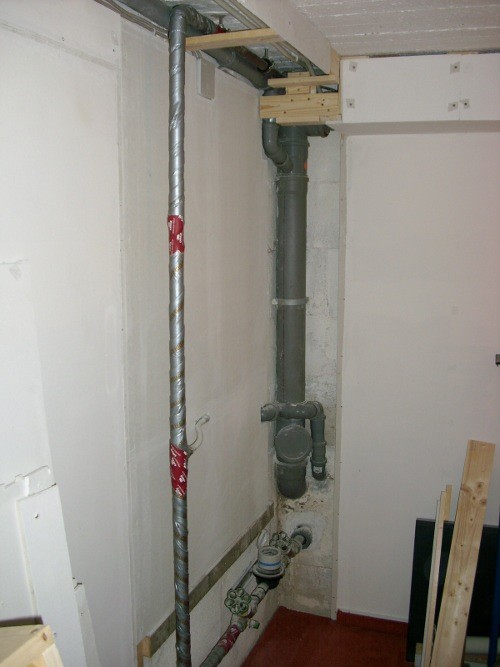

Ein besonderes Problem ist die Wasseruhr:

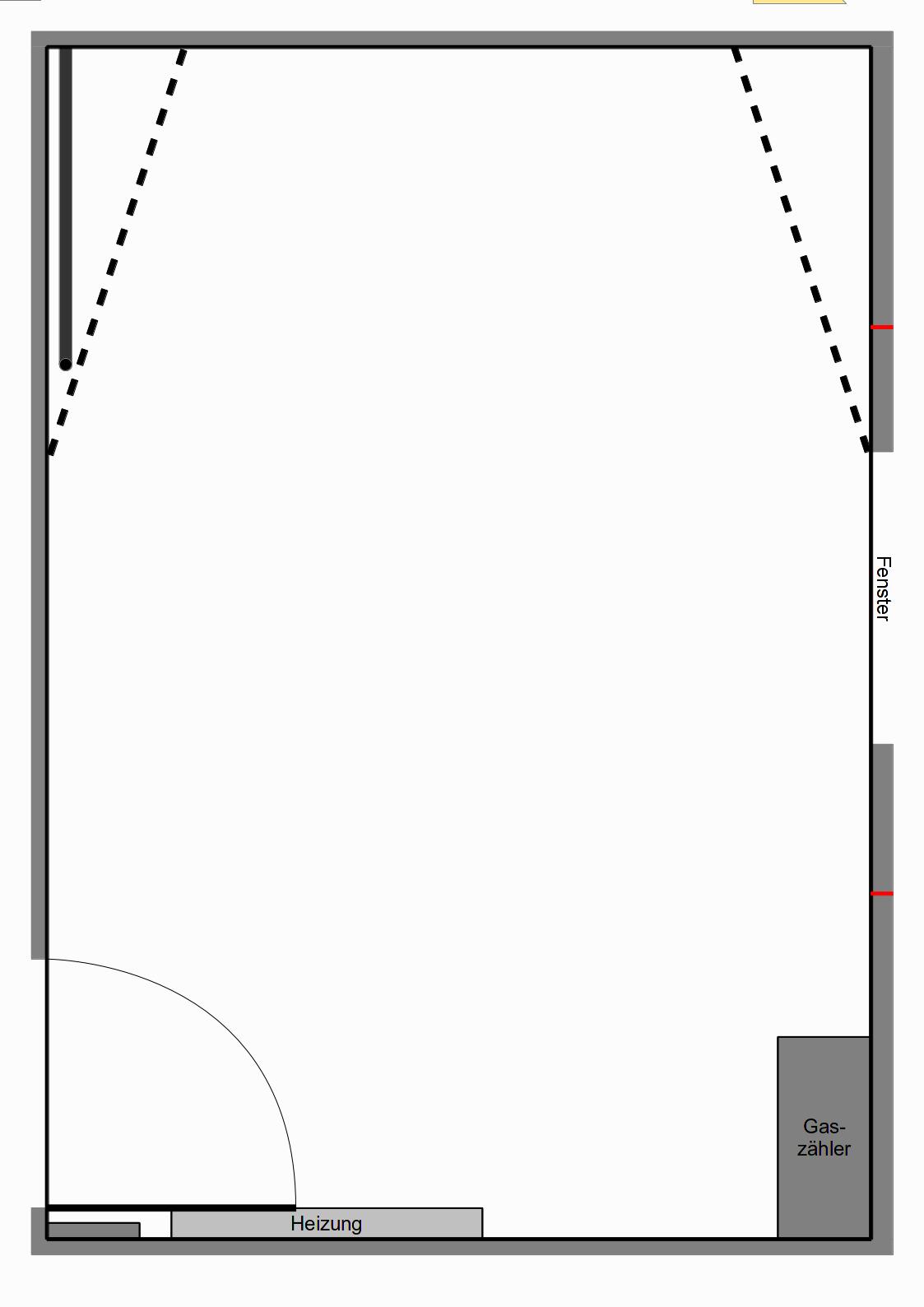

Hier habe ich schon überlegt, das mithilfe einer Schräge "verschwinden" zu lassen:

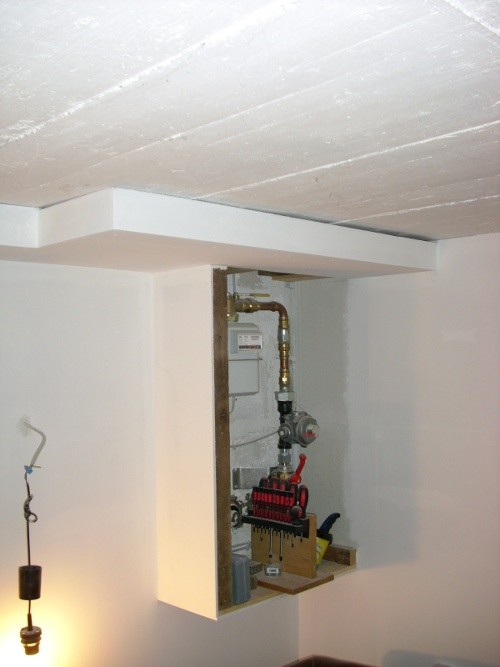

Beim Gaszähler:

Hier könnte ich die Seitenwand durch ein Molton-bespanntes Stück ersetzen, um diesen Teil schalldurchlässig zu machen.

Leider habe ich keine anderen räumlichen Alternativen, solange die Kinder zuhause wohnen. :-(

Habt ihr irgendwelche Ideen, um noch etwas rauszuholen?

Welches Material habe ich aktuell da?
- 100mm Ursa Mineralwolle (AFr >=5)
- Bühnenmolton
- 10 Platten Isover Akustik SSP 2 50mm
- Laminat (für Reflexionen?)

Viele Grüße
Tim
