Anfänger: HB HB Schaltung mit Kill-Switch

[xmarioxde]

Hallo zusammen,

nach Jahren des stillen Mitlesens habe ich eine konkrete Frage, auf die mir die bestehenden Infos keine (für mich) verständliche Antwort gegeben haben.

Vorab: einfache Sachen habe ich schon erfolgreich gelötet, daher sollte das passen. Ich habe eine günstige Gitarre (Washburn Parallexe mit Evertune) als Basis für das Projekt gefunden. Bei der Gitarre ist aktuell nur der Neck-Pickup vorhanden. Dazu wurde der Tone-Poti durch einen Kill-Switch ersetzt. Ich würde nun gerne einen zweiten Pickup (auch schon gefunden in Form: Seymour Duncan SH8B) einsetzen. Wenn möglich, würde ich gerne den Kill-Switch erhalten zudem aber die Pickups splittbar machen. Einen Volume-Poti mit Push-Pull habe ich noch nicht, freue mich da also gerne über Empfehlungen. Einen extra Tone-Poti brauche ich eher nicht, da ich an meinen bisherigen Gitarren damit auch nichts mache, außer ihn voll auf zu drehen.

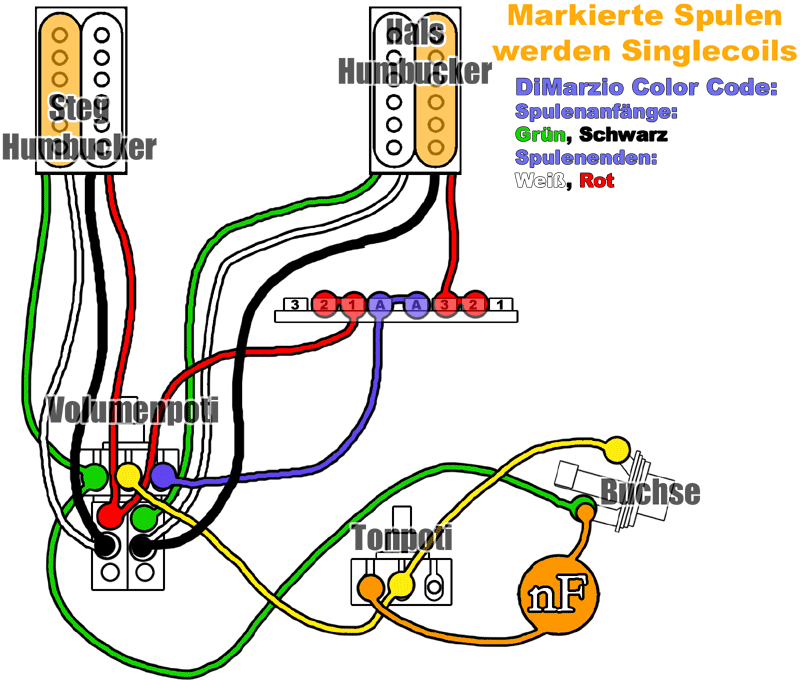

Ich habe mich in dem Schaltungs-Thread mal umgesehen und nehme an, dass dieses Schema nahe dran sein sollte:

Hier müsste ich natürlich die DiMarzio Farben mit den SD-Farben "tauschen". Zudem habe ich keinen Tone-Poti, sondern einen Volume-Poti. Ist das gleich? Wo müsste ich Den Kill-Switch da einfügen? Zudem verstehe ich den Drei-Wege-Schalter im Diagramm nicht genau.

So sieht es bei mir aktuell aus.

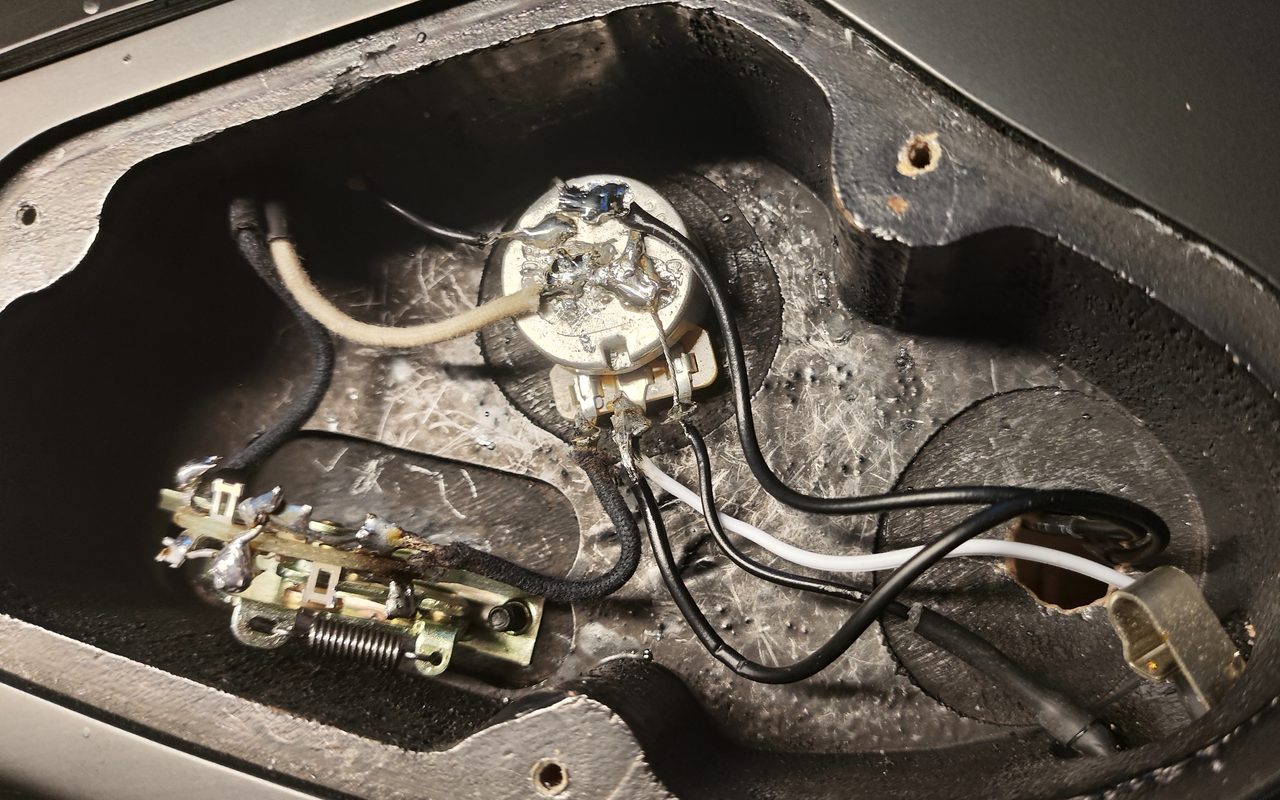

Übersicht E-Fach:

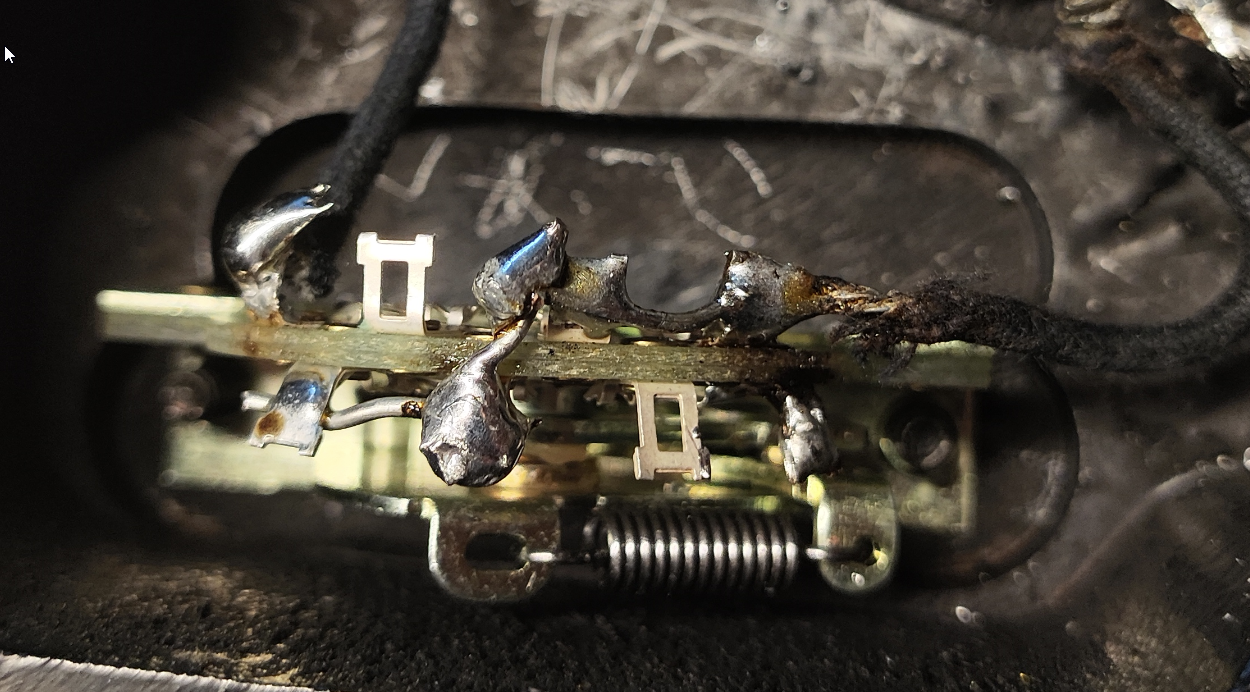

3-Wege-Schalter:

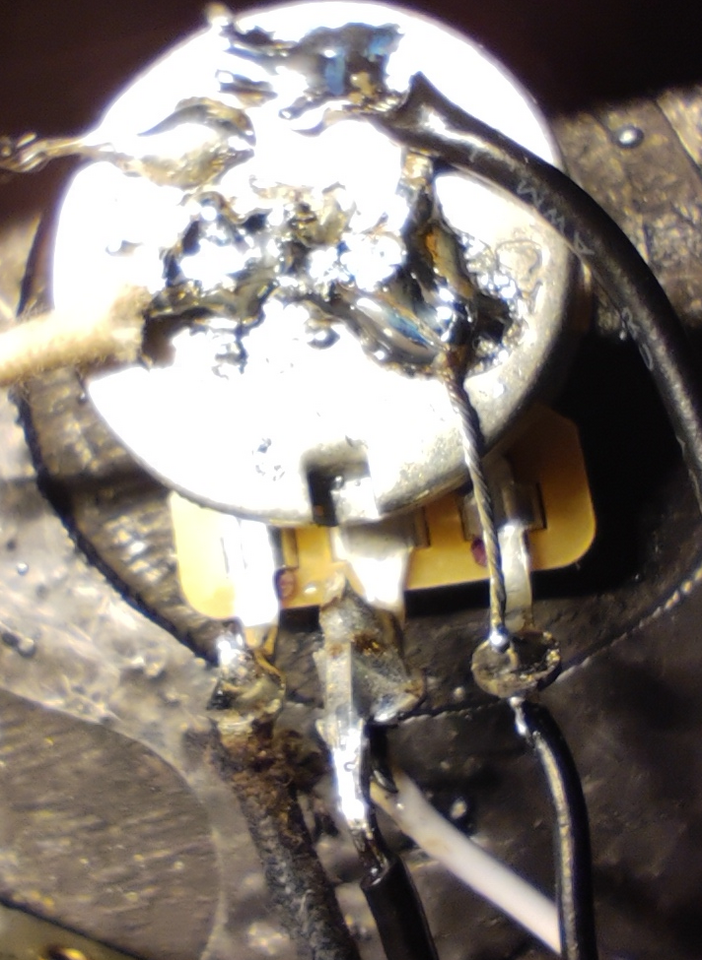

Volume-Poti:

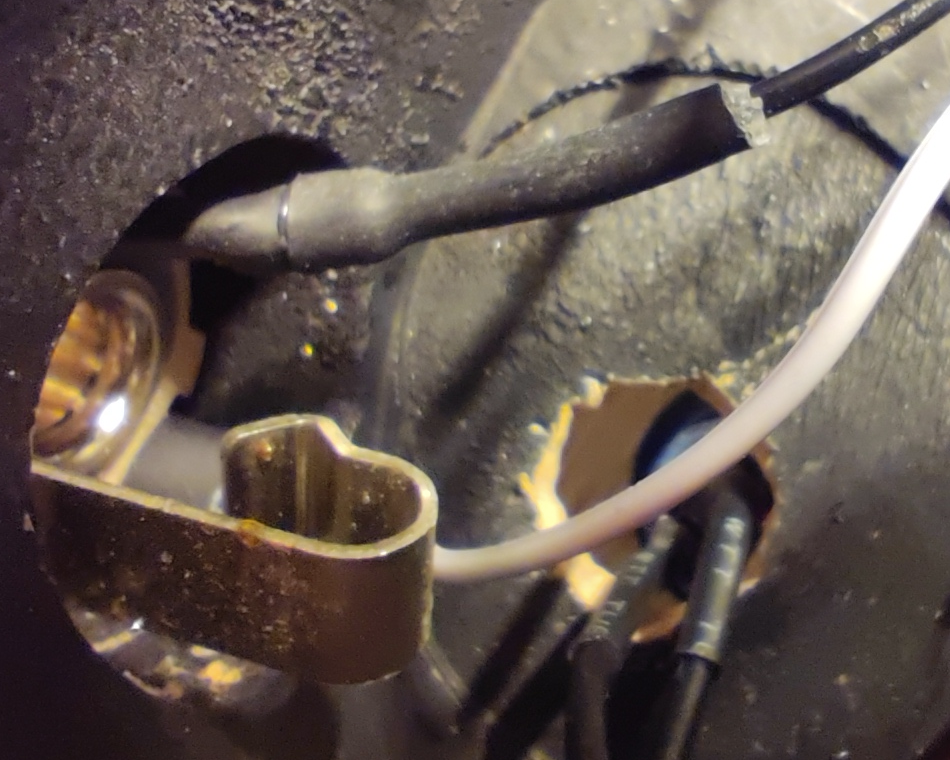

Buchse:

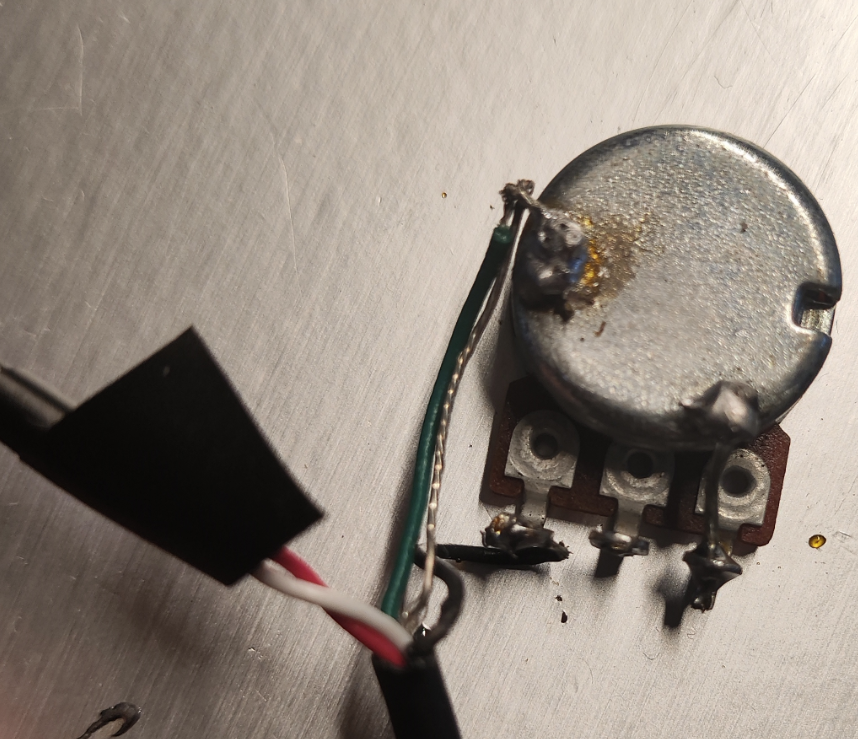

Das sind die Kabel vom "neuen" Pickup:

Ich hoffe ich habe an alles gedacht. Falls noch Infos fehlen, reiche ich die gerne nach.

Danke schonmal für eure Mühe.

Viele Grüße
Mario



[KlampfenTom]

Die abgebildete Schaltung funktioniert so, dass du mit dem PP-Volumenpoti beide Humbucker zu SingleCoils umschaltest. Das geschieht so, dass beide SC zusammen wie ein HB wirken, also brummt nix.
Mit dem 3-Wegschalter wählst du ob du je einen der PU einzeln oder beide zusammen spielen willst. Das Tonpoti kannst du weglassen, wenn du es nicht brauchst.
Dann einfach den gelben Draht ohne Poti und Kondensator direkt an die Buchse anschließen.

Wenn der Killswitch nach wie vor alles stumm machen soll, dann musst du den zwischen den unteren grünen und die Buchse löten.

Gruß
Tom



[xmarioxde]

Hallo Tom,

danke für deine Antwort. Das bringt schonmal etwas Licht ins Dunkle. Ich versuche mir gerade vorab die Schaltung als Diagram zu erstellen, damit ich da nicht durcheinander komme. Wobei die Software (DIY Layout Maker) auch nicht ganz intuitiv ist. Im dem Zuge fiel mir auf, dass der Bridge-Pickup scheinbar nur zwei Kabel hat (schwarz am Schalter, weiß am Poti geerdet). Damit kann ich den wohl nicht splitten. Dann kann ich außerdem die einzelnen Anschlüsse am Wahlschalter nicht richtig zuordnen. Daher erstmal kein Plan wo ich welches Kabel anlöten muss. Ich glaube ich werde erstmal alles entlöten um dann eine ordentliche Bestandsaufnahme zu machen.

Viele Grüße
Mario



[KlampfenTom]

Im dem Zuge fiel mir auf, dass der Bridge-Pickup scheinbar nur zwei Kabel hat

Ja das habe ich auch gesehen. Wenn du die Schaltung so realisieren willst, wie sie in der Abbildung ist, brauchst du auch an der Bridge nen anderen PU.
Ich vermute auch, dass an der Schaltung schon mehr gebastelt wurde. Die Lötstellen sehen nicht original aus.



[xmarioxde]

Ich konnte inzwischen den passenden SH8N von Seymour Duncan organisieren und werde die dann zusammen einbauen. Jetzt noch P/P-Poti was passt und vor allem das ganze Lötzinn irgendwie entfernen. Klar, der Vorbesitzer hat da auch schon ordentlich dran gebastelt. Nachdem ich die Gitarre aber praktisch für den Preis des Evertunes bekommen habe und ich eh Lust auf so ein Projekt hatte, passt das alles. Hab noch genug "bessere" Gitarren an denen ich solche Versuche nicht wagen würde.

Ich werde sicher nochmal fragen zur Schaltung haben, sobald alle Teile da und vor allem sauber sind.
