Alternative Vorstufe für einfachen Transistoramp

[Chris-K]

Hey Leute,

ich suche für meinen Transistor-Verstärker eine neue Vorstufenschaltung.

Bisher hatte er 2 Eingänge und eine 2-Band Klangregelung.
Dies möchte ich ändern, da der Amp künftig nur in Verbindung mit einem Modeling-Floorboard verwendet werden soll, welches die komplette Klangregelung übernimmt.
Der Verstärker selber soll nur noch 1 Eingang und 1 Lautstärke-Regelung beinhalten.

Die bisher vorhandene Vorstufe des Verstärkers möchte ich jedoch nicht umbauen, sondern gegen eine mit den genannten Kriterien ersetzen.
Ein Umbau der vorhandenen Vorstufe wäre mir zu gefährlich, da ich in diesem Gebiet nicht viel Erfahrung habe. (Mit Gitarrenschaltungen kenn ich mich aus, aber die sind auch nicht lebensgefährlich).
Es wird also eine einfache Vorstufe ohne Klang-Regelung, nur mit Lautstärke-Regelung gesucht, die ich dann, falls möglich, einfach an die vorhandene Endstufe anschließen kann.

Für jegliche Antworten wäre ich äußerst dankbar!

Schönen Abend noch,

Chris.



[Basstom]

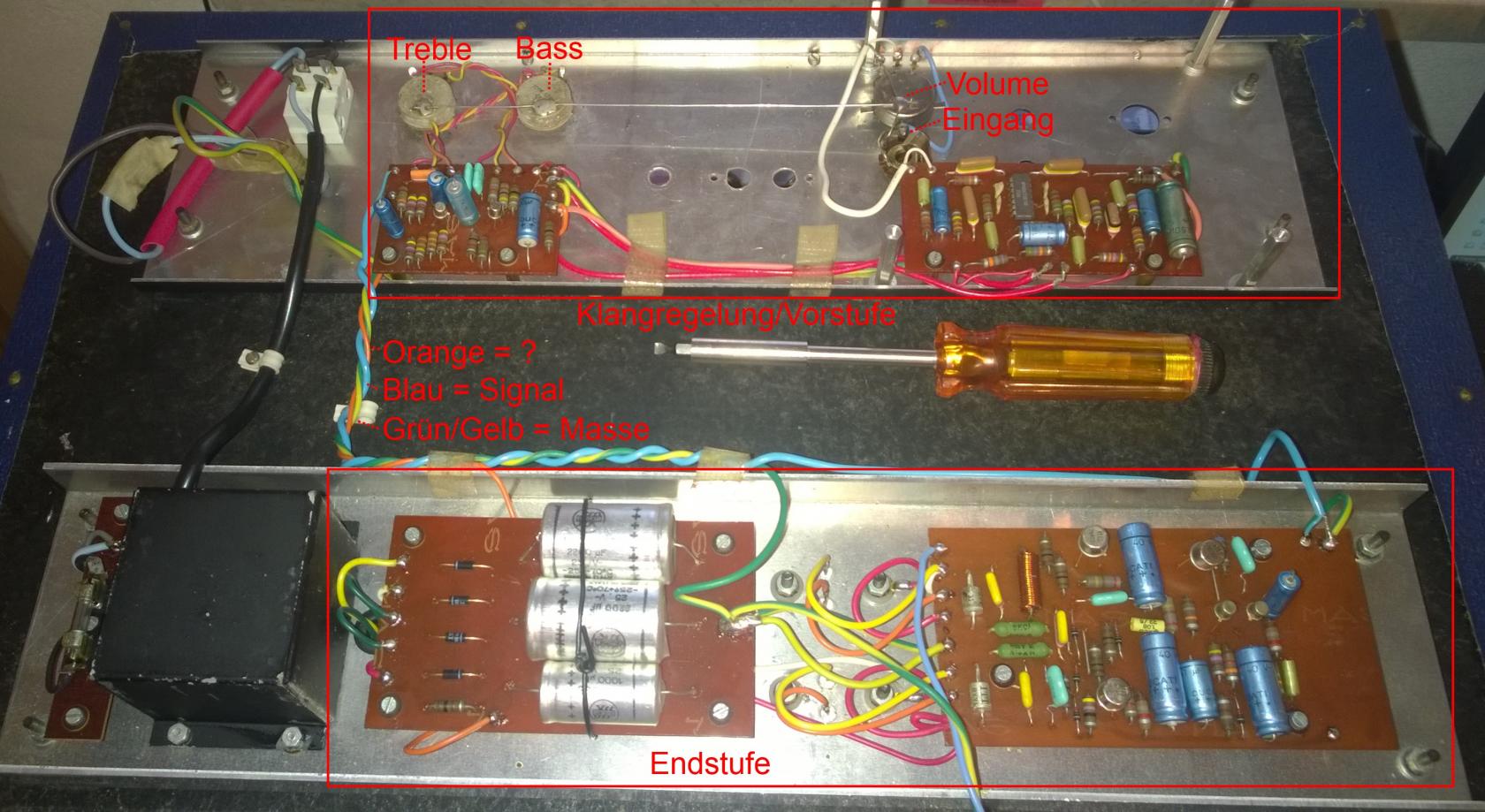

In dem Ding sind doch die Vorstufe (1. Bild oben rechts) und die Klangregelung (1. Bild oben links) bereits getrennt, wenn ich das richtig sehe. Lötet man die Signalkabel von der Klangregelung ab, und geht damit direkt in die Endstufe, dann isses das doch, oder?

Edit:

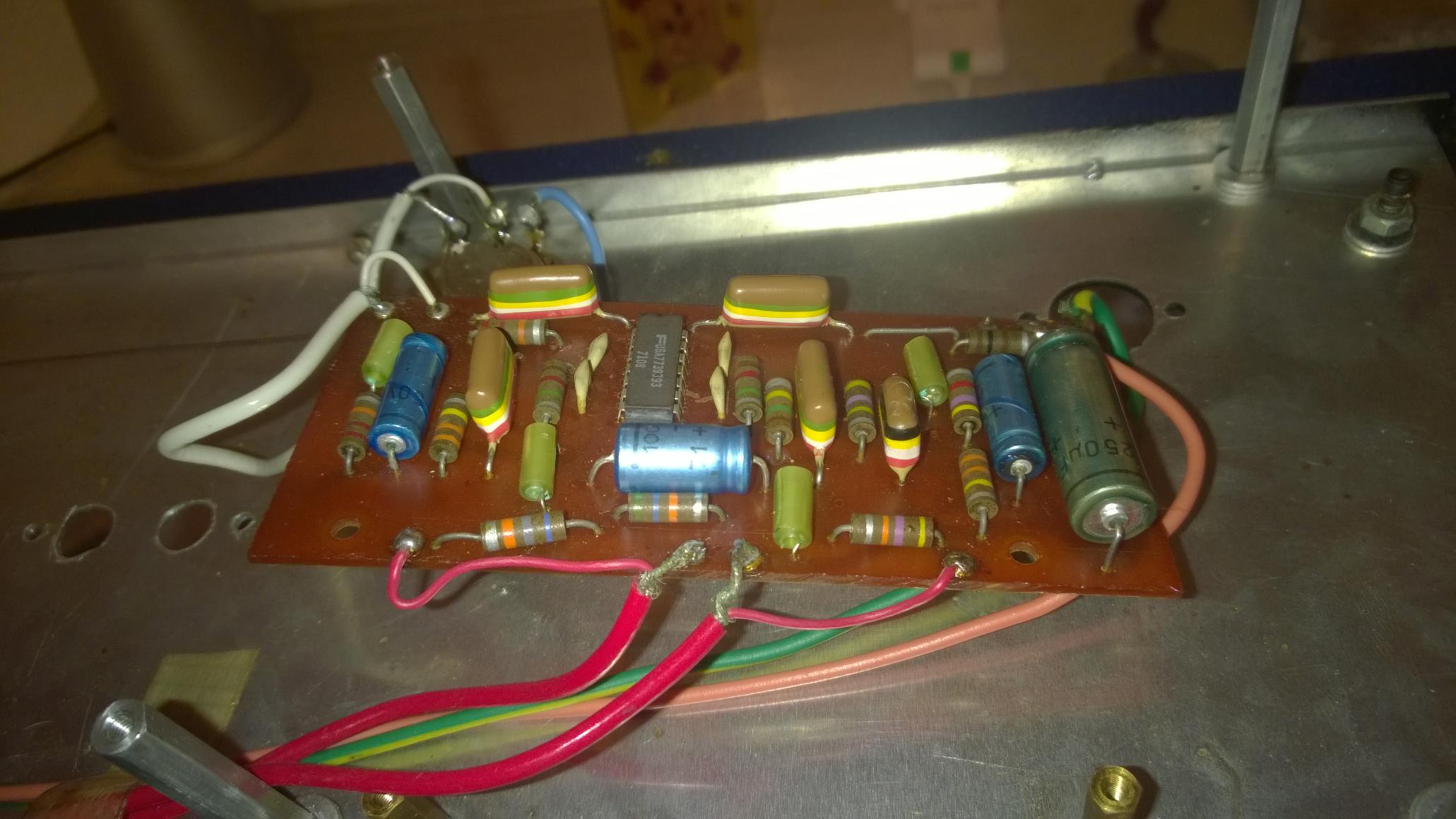

Sieht so aus, als wären die beiden roten Kabel, die etwa mittig am unteren Rand der Vorstufenplatine angelötet sind, die Signalkabel. Spontan würde ich sagen ablöten, dann die blauen Signalkabel von der Klangregelung ablöten, und diese an die Vorstufe anlöten. Aber dazu soll sich vielleicht mal jemand äussern, der mehr davon versteht. Eventuell gibt es da noch Dinge zu beachten, die ich mit meinem laienhaften Wissen so nicht überblicke.

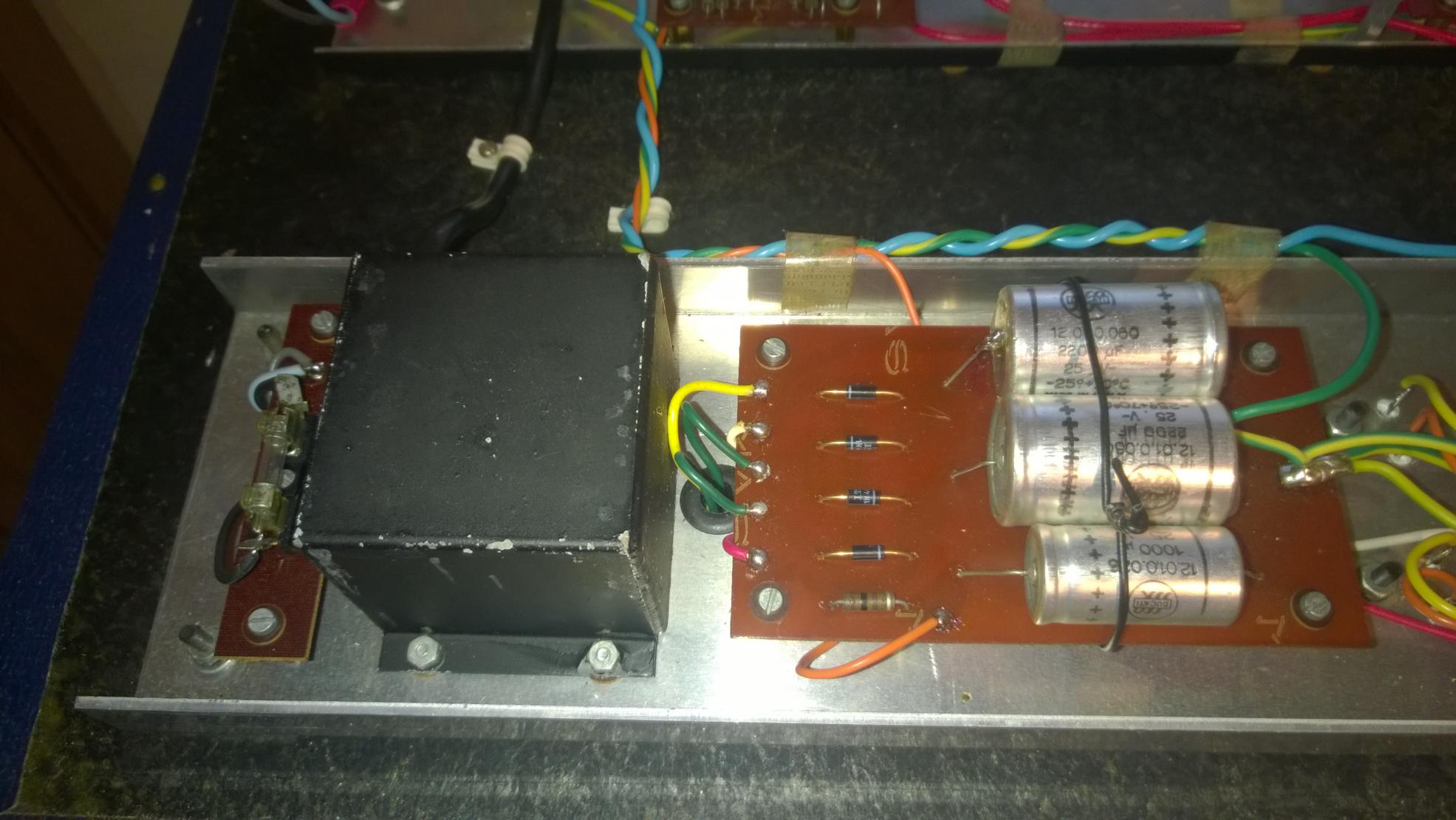

-BTW, die Platine unten in der Mitte gehört nicht zur Endstufe. Das ist ein Brückengleichrichter mit Siebkette, der für die nötige Gleichspannung sorgt.



[Chris-K]

Hallo Basstom,

besten Dank für Deine Antwort!
Mal wieder was gelernt. Danke auch für den Hinweis mit dem Brückengleichrichter, hab ich übersehen.

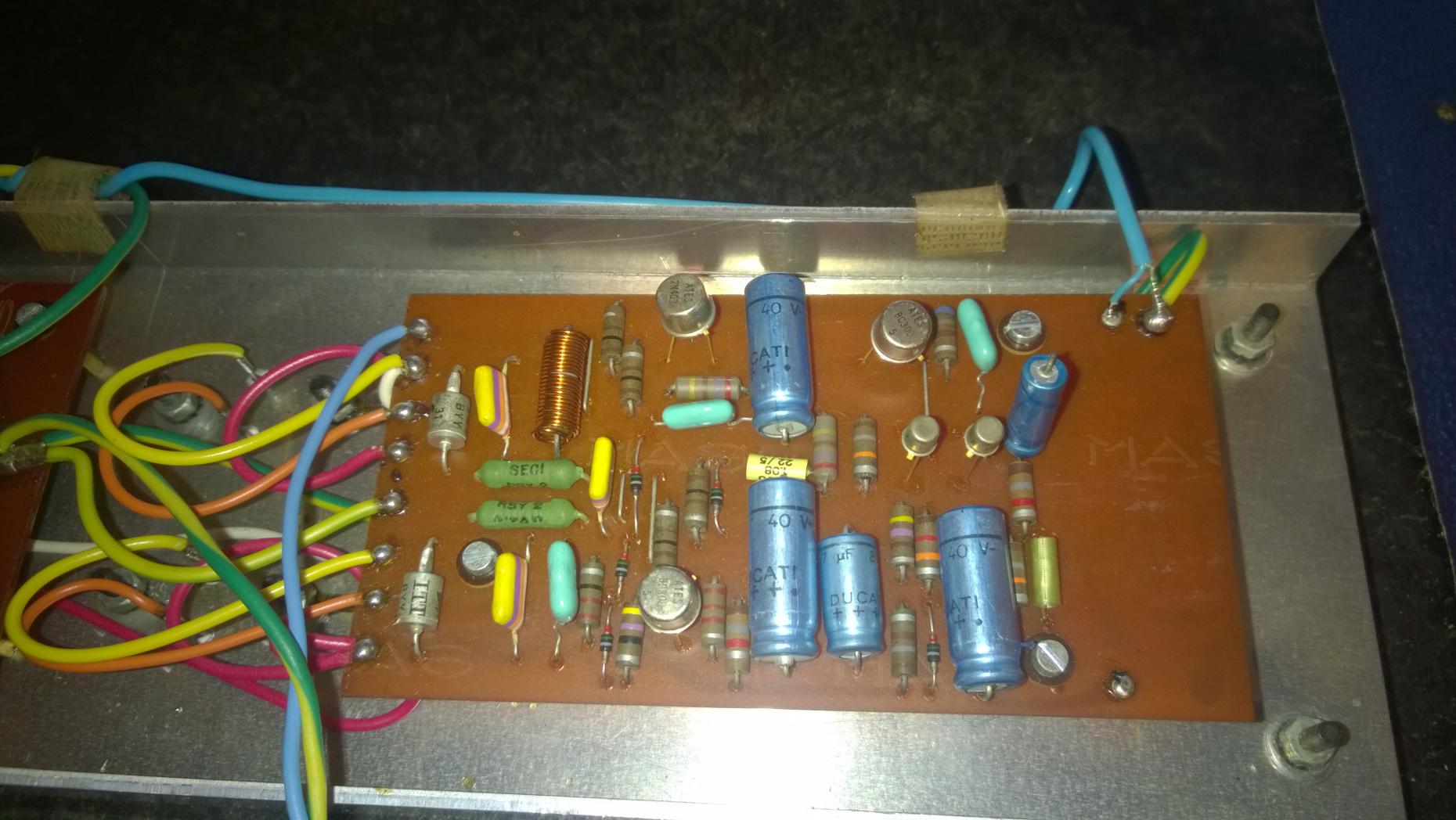

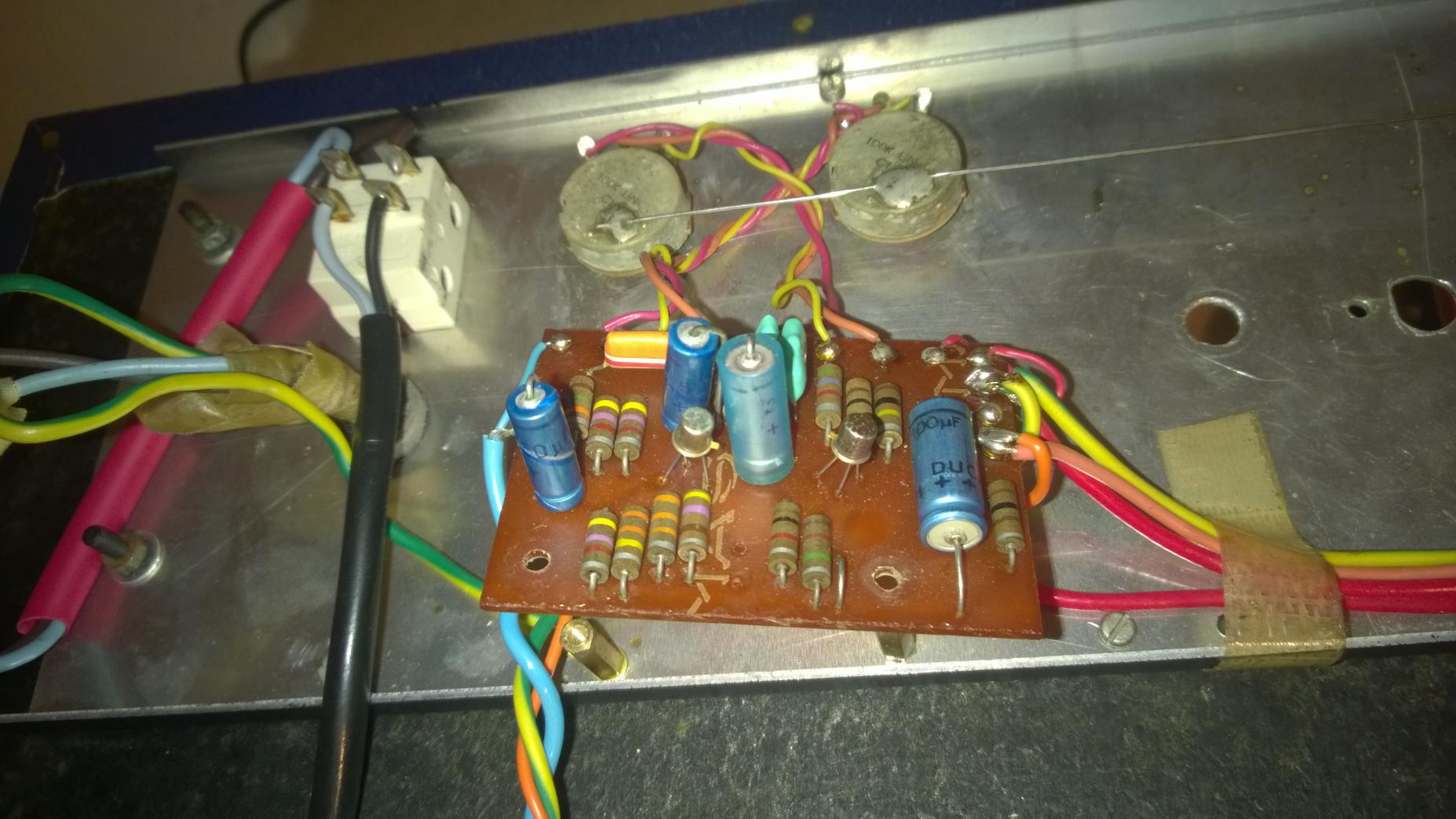

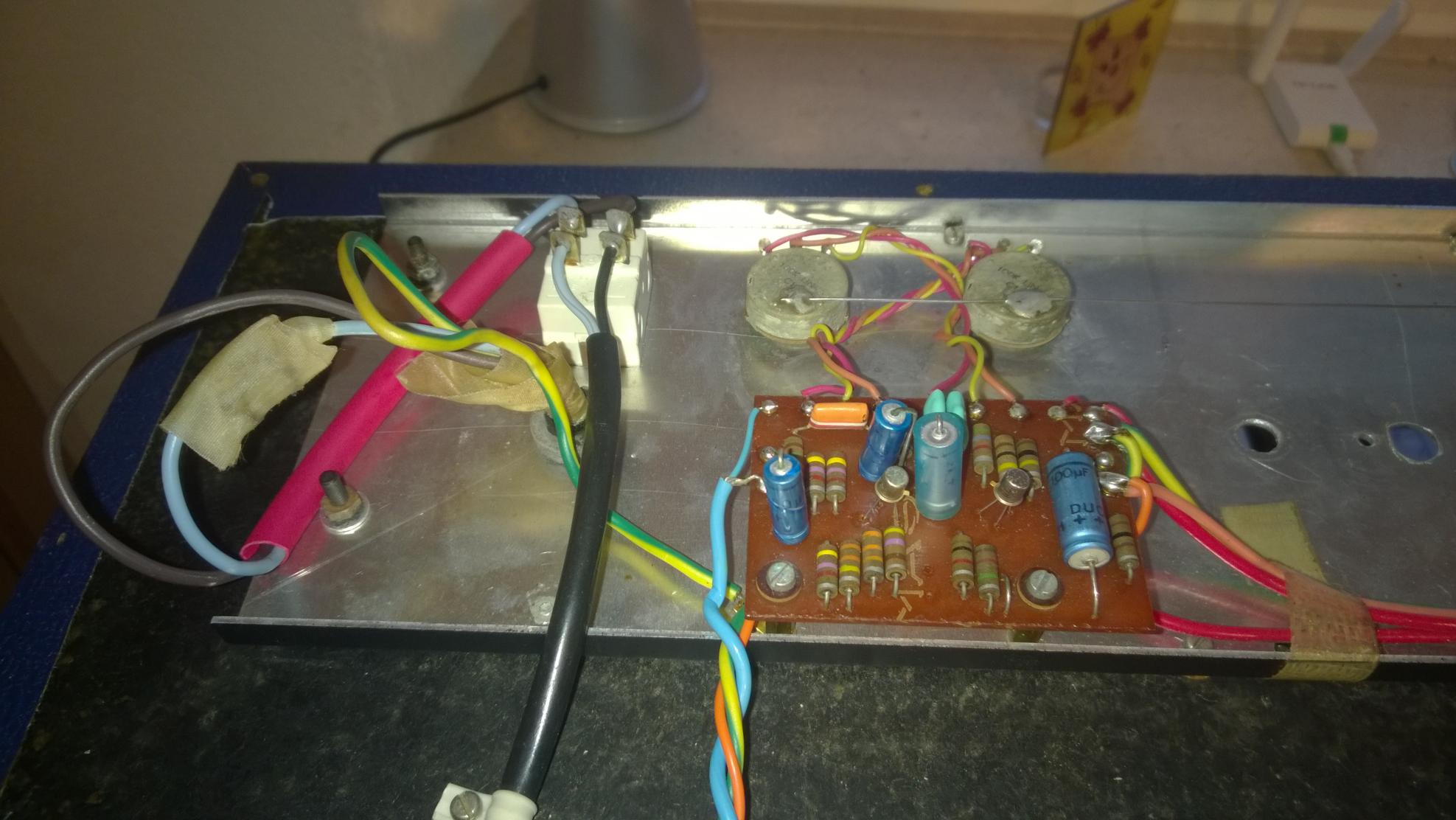

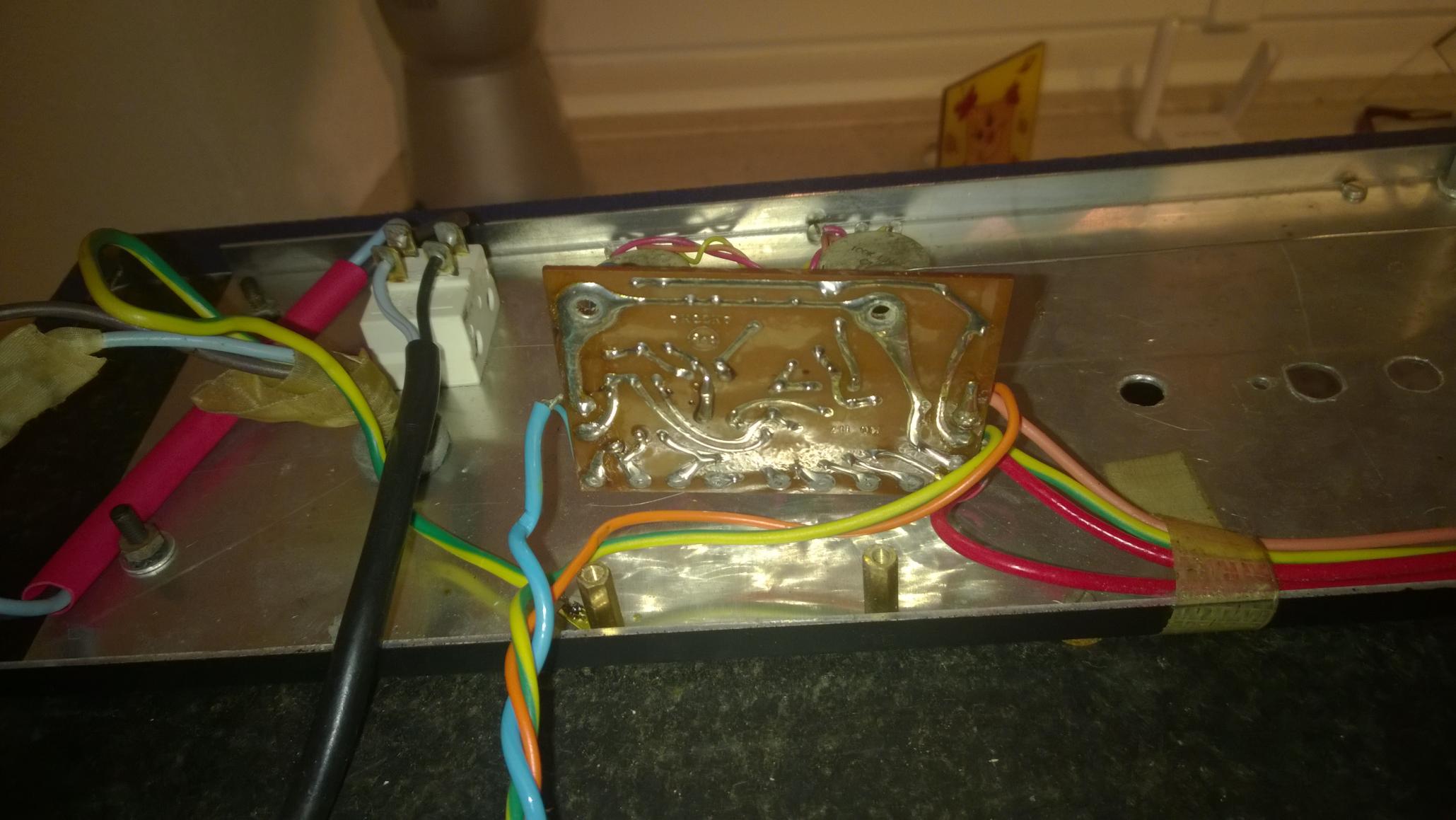

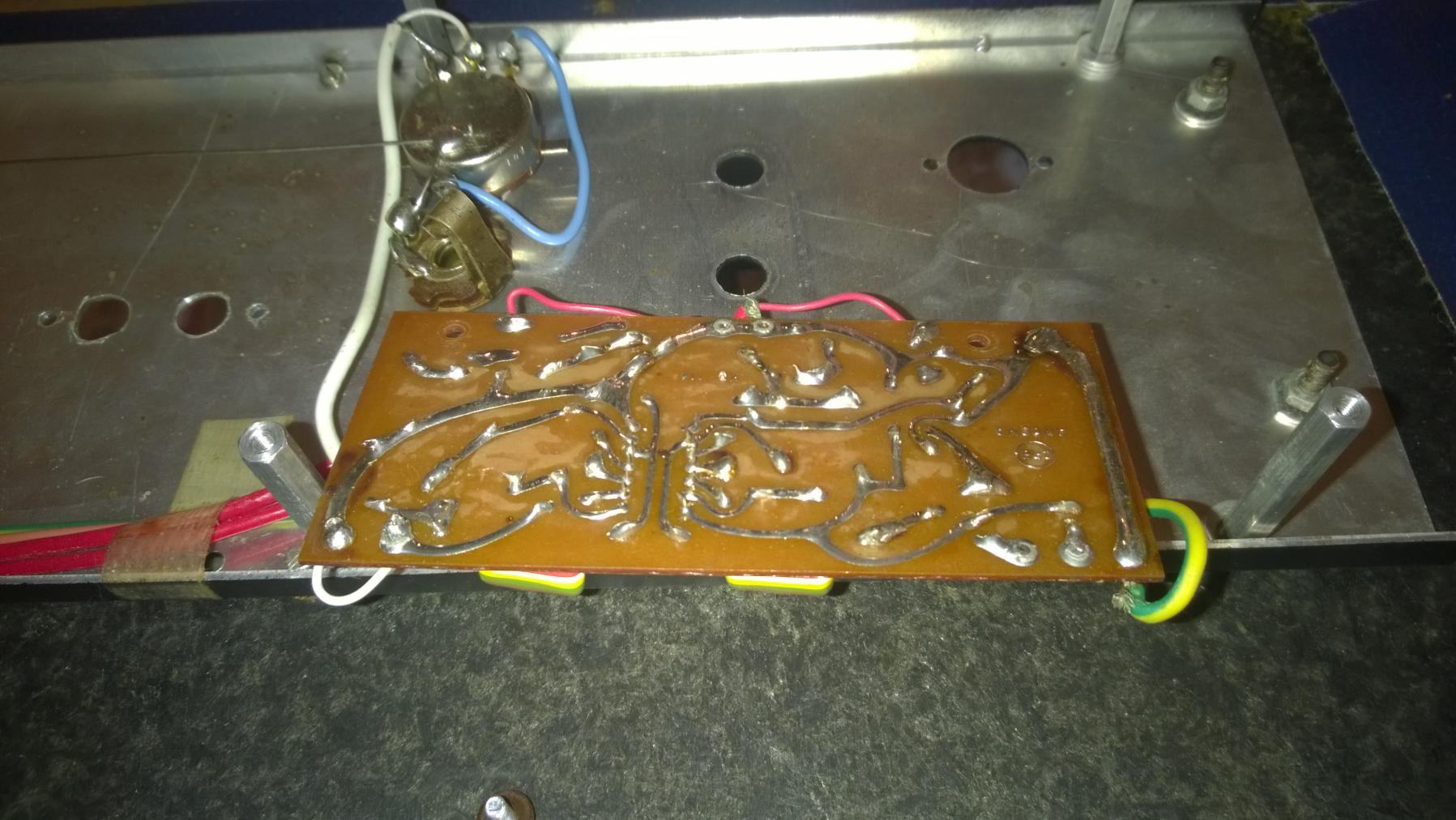

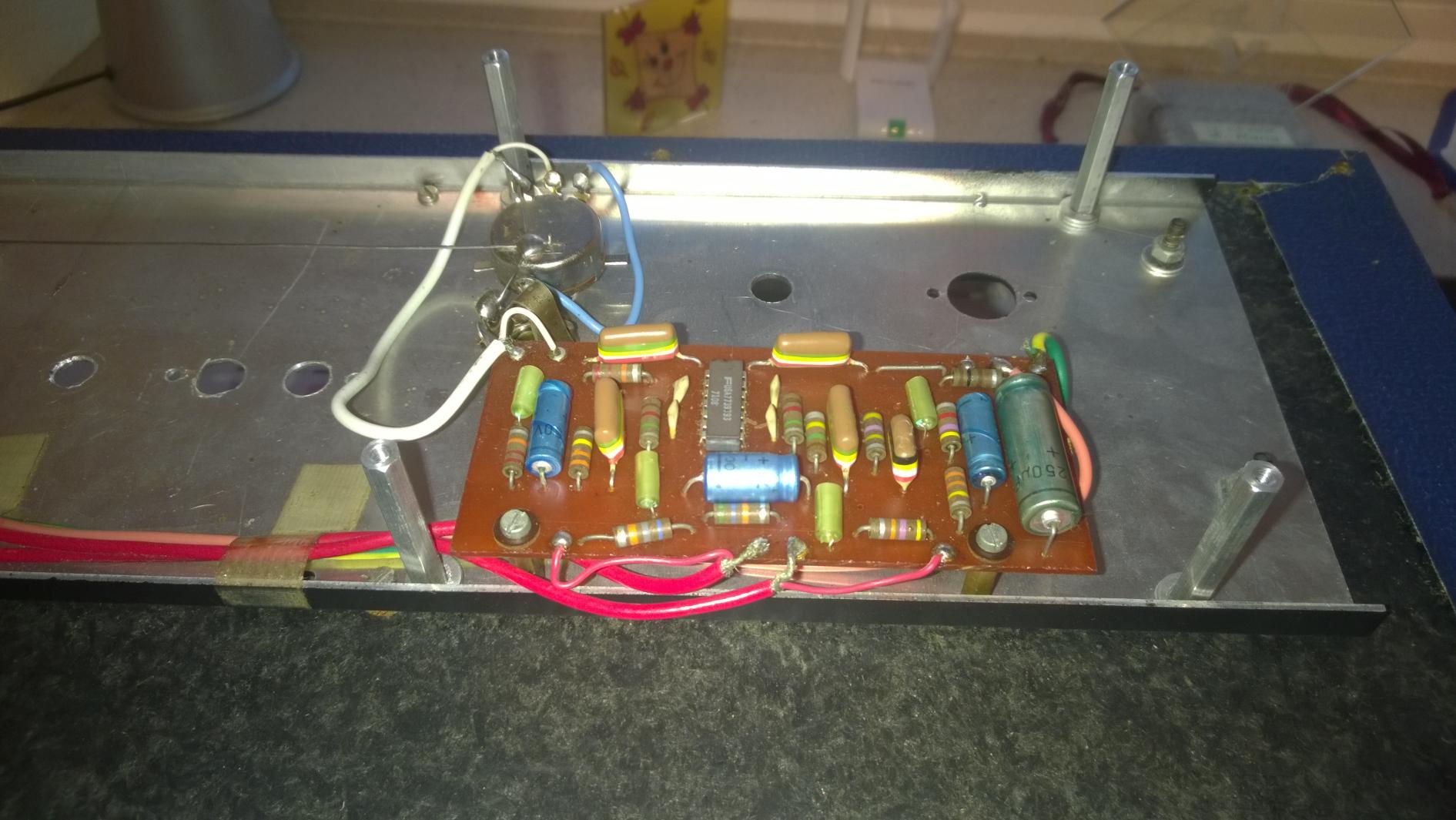

Hab im Anhang noch ein paar Bilder, vielleicht kann man das ganze so besser überschauen.

Grüße,

Chris.

PS: Ich versuch mal, nen Schaltplan von den beiden Platinen zu zeichnen. Folgt morgen im Laufe des Tages.



[Chris-K]

hab 'ne Lösung gefunden: Den zweiten Eingang auf Masse gelegt und die Potis der Klangregelung mit Widerständen umgangen.
Kann geschlossen werden!
