60er-70er Jahre C.G. Winner E Gitarre Wiring

[Nolofoyu]

Hi zusammen,
bevor ich meine Frage stelle gleich mal vorab, ich weiß was das erste ist, was bei den meisten Threads sofort darunter geschrieben wird, ich habe fast ne Stunde in den vorhandenen Threads gesucht, aber nichts passendes gefunden.

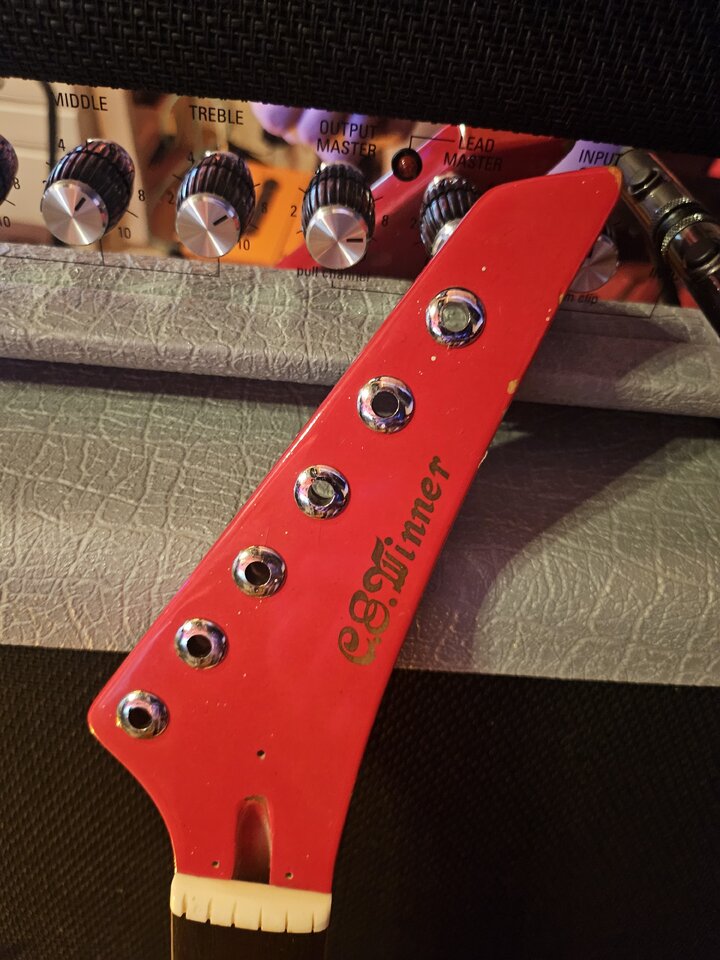

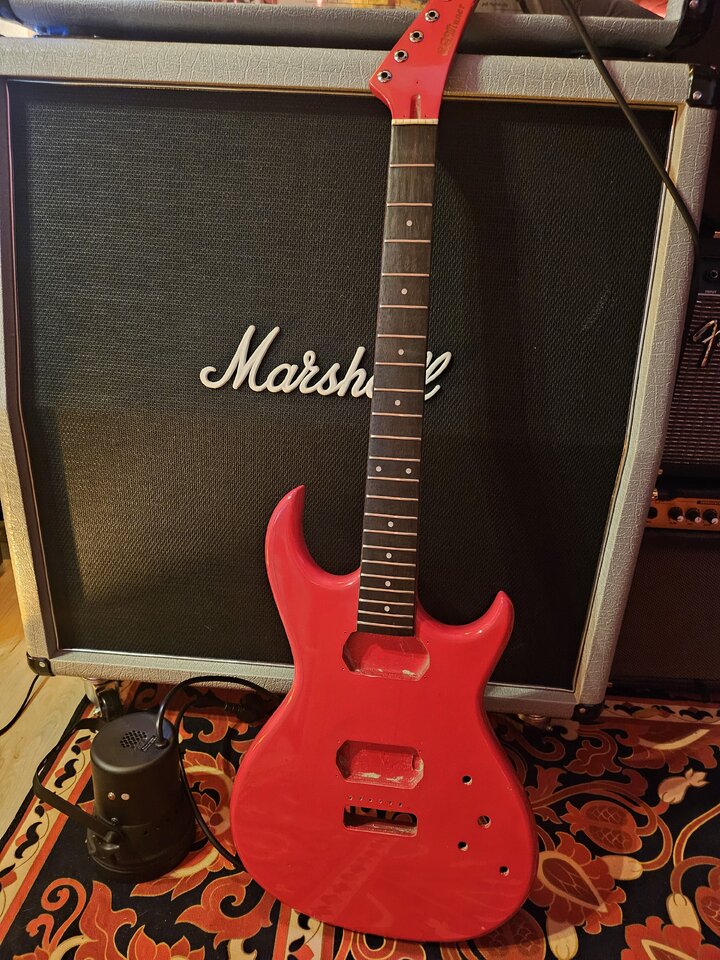

Ich habe eine alte nicht funktionsfähige E gitarre gekauft, sehr billig, ich würde die gerne restaurieren als mein erstes Projekt um auch die Technik hinter diesem schönen Instrument besser zu verstehen.

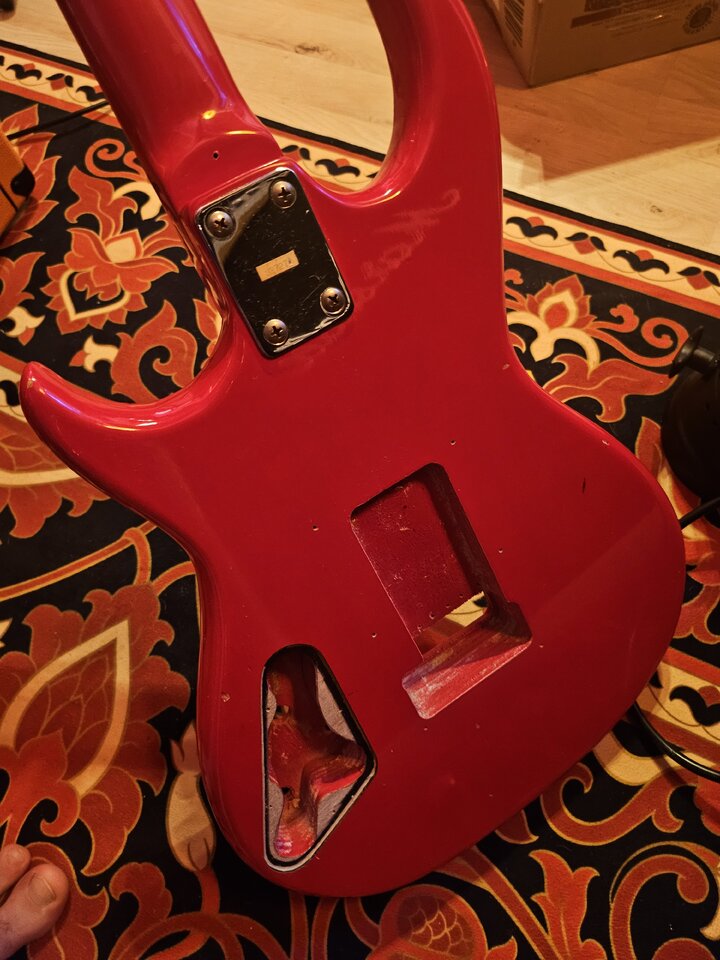

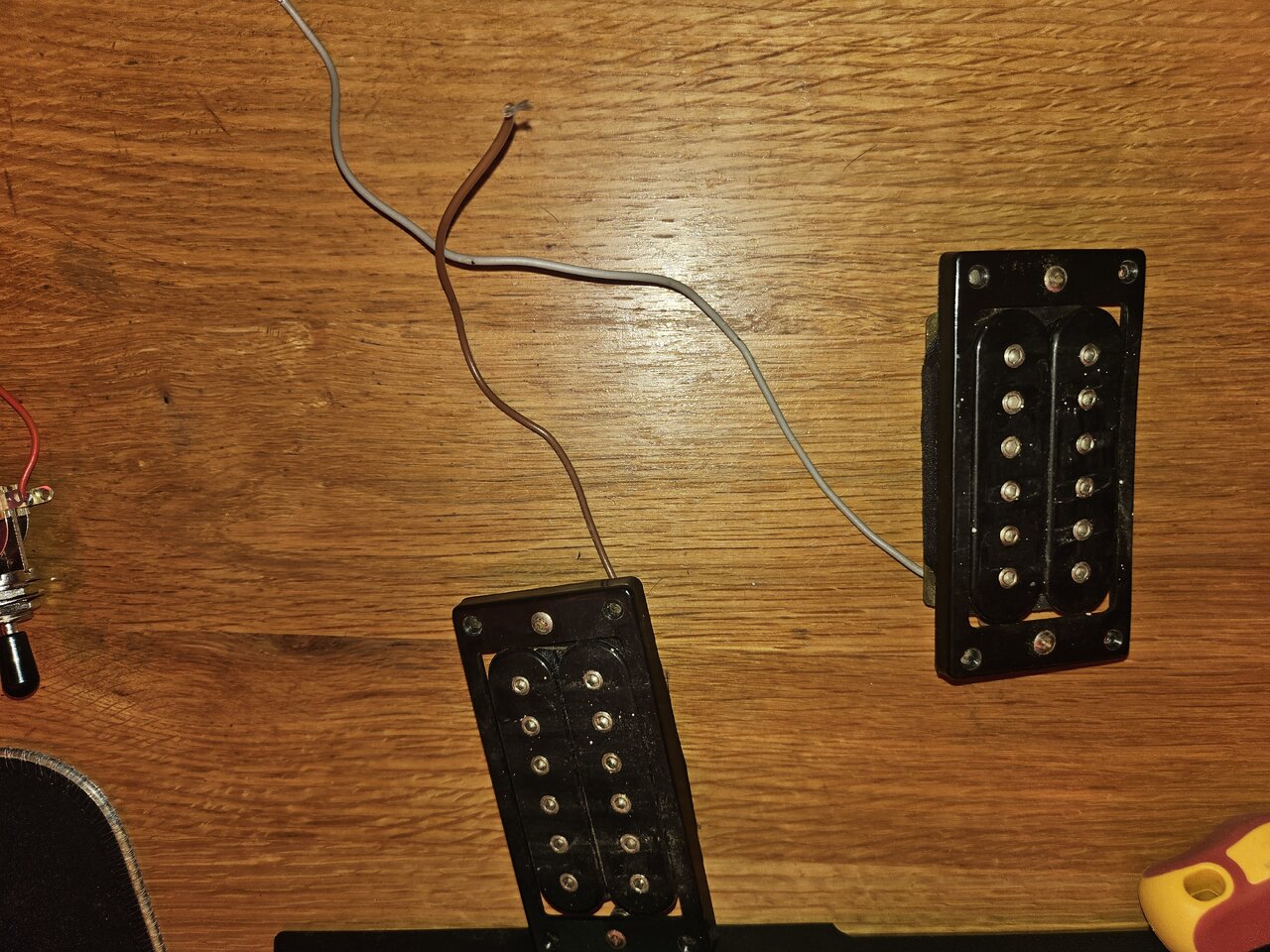

Jetzt habe ich schon viel gelesen, aber die Humbucker haben jeweils nur ein Kabel.

Ich würde gerne die alten Humbucker natürlich retten. Wie kann ich rausfinden ob die noch funktionieren?

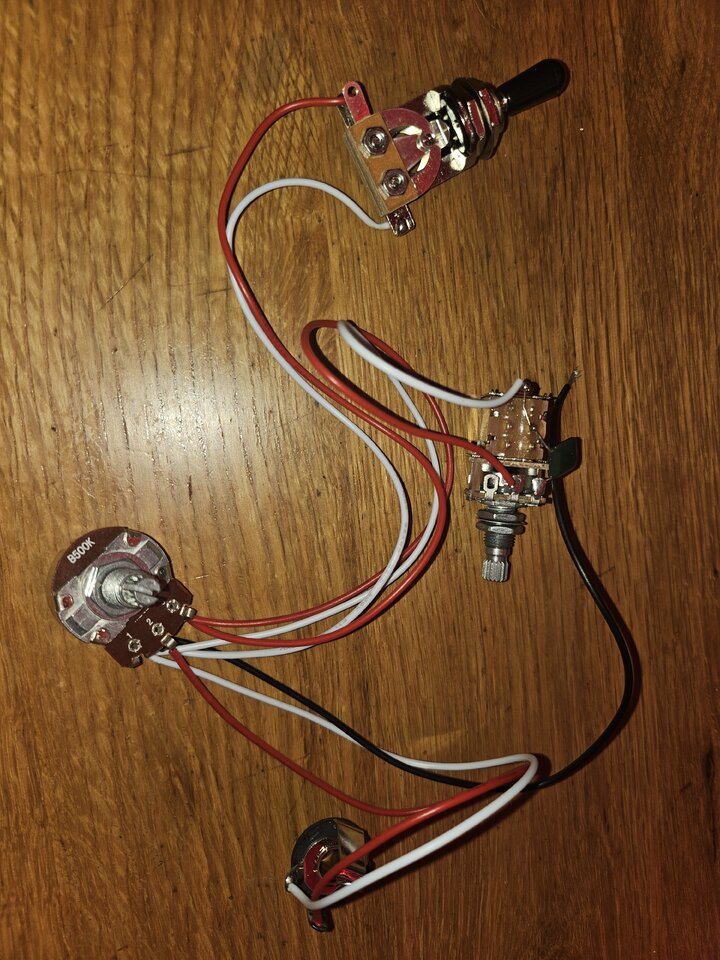

Wie schließe ich die den an? Habe rausgefunden 500k Ohm Potis brauch ich. Hab mir mal billige vorverdrahtete zum testen gekauft, finde aber keinen Schaltplan mit nur einem Kabel. Kann mir da jemand helfen und mir vllt was empfehlen?

Würde mich freuen wenn mir jemand hilft.
Danke schonmal.
Robin Schneider



[Dr Dulle]

Hi - das

ist die entsprechende Schaltung. Die Kabel rot/weiß gibt es bei dir nicht.
Schwarz = der heiße Leiter entspricht deinen innen liegenden Kabeln.
Grün = Masse ist bei dir das äussere Kabel. Und so musst du das auch löten.
Coil split oder andere Varianten gehen nicht wenn die PUs nur 2 Kabel haben.
Ansonsten kann man mit einem Multimeter auch der Wiederstand der
PUs messen. Humbucker haben idR irgentwas zwischen 7 und 18 Kohm ca.



[Nolofoyu]

ahh danke gar nicht gecheckt das das kabel in der mitte noch nen Draht hat

Beitrag automatisch zusammengefügt: 26.01.24

Danke funktionieren beide pickups.
Thread kann geschlossen werden, außer ihr wollt das Ergebnis sehen.
Grüße und viel Liebe
