2 Volumen, 1 Ton

[bellgrave]

Hi, ich habe eine gebrauchte Schecter erstanden... Sie besitzt 2 Volume und ein Tone Poti. Leider ist die Verdrahtung nur noch halb vorhanden, da der Vorbesitzer den Steg Pu direkt an den Switch getötet hatte und diesen an Killswitch benutzte... wie wäre das korrekt zu verdrahten?

Danke für die Hilfe



[michum]

bitte schön

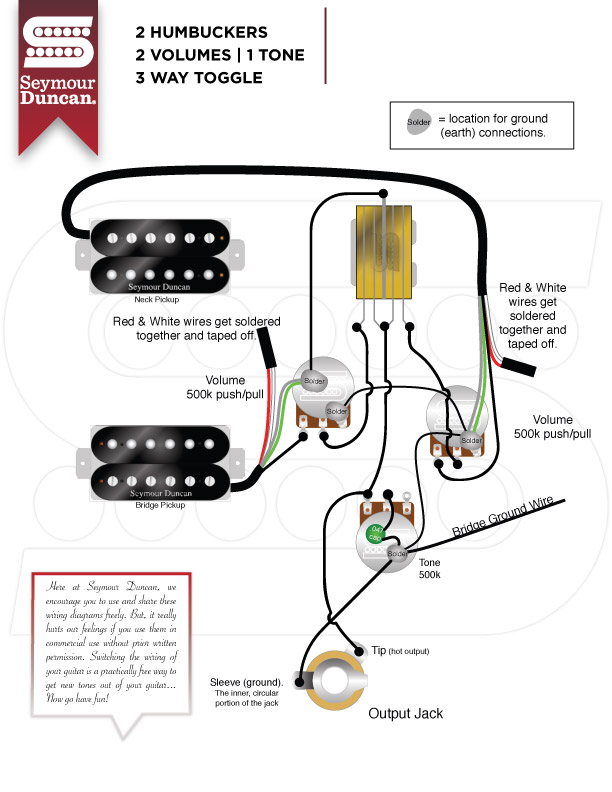

http://www.seymourduncan.com/wiring...h,2-volume,1-tone,3-way-toggle,accessory-none

oder auch
http://www.dimarzio.com/sites/default/files/diagrams/2h2v1t_3wtoggleB_toggleB2.pdf

---

hier zum selbst zusammensuchen
http://www.seymourduncan.com/wiring-diagrams
http://www.dimarzio.com/support/wiring-diagrams
