2 Boxen mit 8 Ohm-Lautsprechern zu 16 ohm verschalten

[tubi]

Hallo,
ich hoffe, diese Frage wurde noch nicht allzuoft gestellt...

ich habe 2 DIY 1x12 Gitarrenboxen mit jeweils einem 8 Zoll speaker drin.

Ich denke schon seit Stunden nach, wie ich diese Boxen verschalten kann um auf insgesamt 16 Ohm zu kommen.

Mit Parallelschaltung auf 4 Ohm wäre ja kein Problem, aber wie sieht eine unkomplizierte REIHENSCHALTUNG aus, bei der ich sowohl eine einzelne Box betreiben kann (8 Ohm) als auch die zweite dazustöpseln kann um dann 16 Ohm zu erhalten??

Wahrscheinlich muss man die eine Box innen "normal" verdrahten und die andere eben anders, mit zweiter Buchse.....
Mit einer schaltbaren Buchse vielleicht?

Ich hoffe, ihr könnt mir helfen

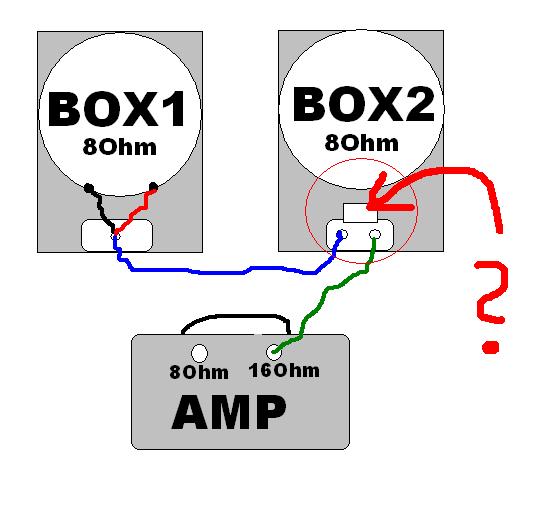

Ich habe meine Verzweiflung versucht in diesem Bild auszudrücken



Gruß



[Sticks]

Nein, so klappt das nicht.

Schau mal hier rein -> https://www.musiker-board.de/amps-boxen/259556-grundwissen-verstaerker-boxenverkabelung.html, Post #1 und lade Dir Cadfaels pdf-Datei herunter. Dort wird Deine Frage in Kapitel 3.1 umfassend und gut illustriert beantwortet.



[backnetmaster]

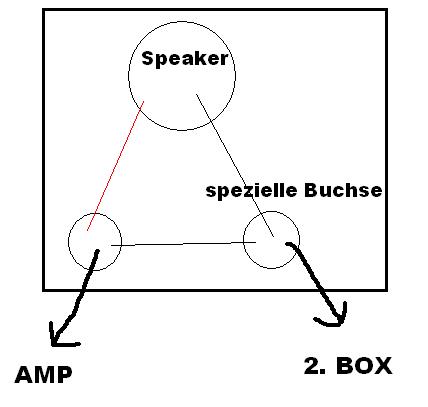

Bau dir einfache diese kleine Box und benutze sie für beide Boxen.
ACHTUNG, es müssen beide belegt sein!



[Sticks]

Das klappt auch nicht. Die Masseverbindung zu Box 2 fehlt.



[backnetmaster]

Na klar geht das, was meinst du?

Box 2 ist halt nicht ganz eingezeichnet ,damit es bissl übersichtlicher ist.
Es sind alles Klinkenbuchsen.



[Joachim1603]

Na klar geht das, was meinst du?

Box 2 ist halt nicht ganz eingezeichnet ,damit es bissl übersichtlicher ist.
Es sind alles Klinkenbuchsen.

...wenn Du weißt wie es geht, warum fragst Du dann?

So ohne weiteres ist eine Verschaltung von 2 externen Boxen seriell nicht möglich!
Mache Dir einfach mal den Unterschied von parallel und seriell klar, dann kommst Du vielleicht selbst darauf!



[tubi]

Danke,

Also im pdf steht ja: "Durch ein Spezialkabel sind die beiden Boxen ebenfalls
zueinander in Reihe geschaltet."
Was ist das für ein Kabel ?
Und kann man das so kaufen?



[backnetmaster]

...wenn Du weißt wie es geht, warum fragst Du dann?

So ohne weiteres ist eine Verschaltung von 2 externen Boxen seriell nicht möglich!
Mache Dir einfach mal den Unterschied von parallel und seriell klar, dann kommst Du vielleicht selbst darauf!

Den solltest du dir wohl eher klar machen

Es ist eine Reihenschaltung, Tip vom Amp-> Tip Box1 ->RIng Box1 -> Tip Box2 -> Ring Box 2 -> Ring Amp

Und ich frage nach weil ich gerne die Begründung dafür möchte.

Genau wie es hier dasselbe zu kaufen gibt.

http://www.tube-town.net/ttstore/product_info.php/info/p3775_TT-Parallel---Seriell-Patchbox.html



[Triggerboy]

Ganz einfach:

Verstärker-Plus -----> Plus-Pol Box1
Masse Box1 ---------> Plus-Pol Box2
Masse Box2 ---------> Verstärker-Masse

In Reihe addieren sich die Impendanzen

EDIT: ah hab überlesen, dass Du switchen willst....
Theoretisch kannst Du einfach einen Toggle-Switch in die 2. Box einbauen, der bei Bedarf auf Masse durchschaltet und den Lautsprecher umgeht. Ansonsten mit ner kleinen externen Box.



[backnetmaster]

Ja, genau wie ich sagte eben. Ring ist Masse, Tip /Spitze ist Plus der Buchse.



[elkulk]

Hi,

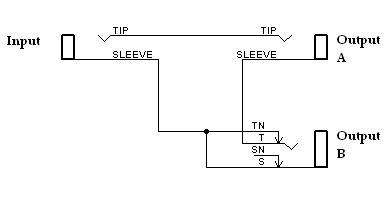

einfach die folgende Schaltung in ein kleines Gehäuse bauen; bei Einstecken eines Steckers in Output B sind automatisch beide Ausgänge seriell verschaltet (ich glaube, so meinte das im Prinzip backnetmaster):

Parallel kann man beide Boxen betreiben, indem man sie untereinander verkabelt (so denn mindestens eine von beiden zwei Buchsen hat).

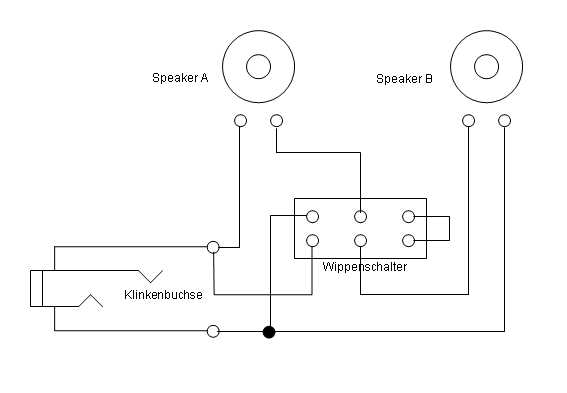

Oder diese Schaltung mit einem üblichen Kippschalter (der allerdings für entsprechende Spannungen/Ströme geeignet sein muss - 100V~, >=1A je nach Amp):

Gruß
Ulrich



[Sticks]

@elkulk:

Wobei man vllt. ergänzen könnte, je nach Amp das Umstecken oder Schalten im laufenden Betrieb möglichst zu unterlassen.



[backnetmaster]

Genau ich meinte das, allerdings ohne Schaltbuchse, also deine Idee ist genau das wer er will
Nämlich einfach zusätzlich einstecken und nicht wie bei mir umstecken
Gute Arbeit



[elkulk]

@elkulk:

Wobei man vllt. ergänzen könnte, je nach Amp das Umstecken oder Schalten im laufenden Betrieb möglichst zu unterlassen.

Hi,

stimmt, ich vergesse gerne, sowas nochmal extra zu betonen.

Und noch zu ergänzen:
Bei Röhrenendstufen bitte auf die Impedanzanpassung Amp - Boxen achten!

Gruß
Ulrich



[tubi]

Danke,
Ich glaube ich werde das so machen, wie elkulk es beschrieben hat.. mit der externen Box

obwohl.. eine Sache schwebt mir noch vor:
Gibt es eine Buchse mit Schalter, die das Signal einfach durchschleift wenn kein stecker drin steckt?
Weil dann könnte man einfach eine der Boxen mit zwei dieser Buchsen bestücken und diese in Reihe schalten ..... wenn man dann die andere Box daran anschließt wird das Signal "dazwischengeschaltet", wenn man sie rauszieht, schleift die Buchse durch...

?? gibt es sowas?



[elkulk]

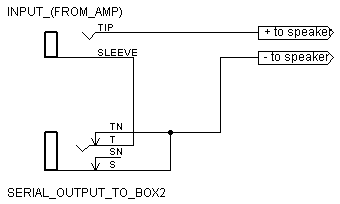

Hi,

das lässt sich relativ einfach aus der ersten von mir gezeigten Schaltung ableiten:

Gruß
Ulrich
