modifizierter Steg-Humbucker mit 5-Draht-Anschluß im PU-Rähmchen mit neuer Kabel-Belegung
5-Draht-Verdrahtung des modifizierten Steg-Humbuckers: Spule1 (Polepieces): Spulenanfang-grün, Spulenende-weiß. Spule2 (Schrauben): Spulenanfang-rot, Spulenende-schwarz. Masse-Schirm.- GeiGit
- Medienelement
- gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
modifizierter Steg-Humbucker mit 5-Draht-Anschluß
Das neue Anschlußkabel des modifizierten Steg-Humbuckers ist mit Heißkleber an der Humbucker-Grundplatte fixiert.- GeiGit
- Medienelement
- gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
geputzter und modifizierter Steg-Humbucker
Der fertig modifizierte Steg-Humbucker in vollem Glanz.- GeiGit
- Medienelement
- gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
Unterseite der montierten und verlöteten Kappe mit Original-Schutzfolie und ausgetretenem Parafin
Durch die Erwärmung ist ein Teil des geschmolzenen Parafins durch die Schraubenlöcher in die Original Schutzfolie ausgetreten.- GeiGit
- Medienelement
- gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
montierte und verlötete Kappe
wieder geschlossener Steg-Humbucker mit 5-poligem Anschlußkabel- GeiGit
- Medienelement
- gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
angelöteter und isolierter 5-Draht-Anschluß des Steg-Humbuckers
5-Draht-Verdrahtung des Steg-Humbuckers verlötet mit Schrumpfschläuchen isoliert: Spule1 (Polepieces): Spulenanfang-grün, Spulenende-weiß. Spule2 (Schrauben): Spulenanfang-rot, Spulenende-schwarz. Masse-Schirm. Sicherung mit Heißkleber.- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
angelöteter und isolierter 5-Draht-Anschluß des Steg-Humbuckers
5-Draht-Verdrahtung des Steg-Humbuckers verlötet mit Schrumpfschläuchen isoliert: Spule1 (Polepieces): Spulenanfang-grün, Spulenende-weiß. Spule2 (Schrauben): Spulenanfang-rot, Spulenende-schwarz. Masse-Schirm- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
angelöteter und isolierter 5-Draht-Anschluß des Steg-Humbuckers
5-Draht-Verdrahtung des Steg-Humbuckers verlötet mit Schrumpfschläuchen isoliert: Spule1 (Polepieces): Spulenanfang-grün, Spulenende-weiß. Spule2 (Schrauben): Spulenanfang-rot, Spulenende-schwarz. Masse-Schirm- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
angelöteter und isolierter 5-Draht-Anschluß des Steg-Humbuckers
5-Draht-Verdrahtung des Steg-Humbuckers verlötet mit Schrumpfschläuchen isoliert: Spule1 (Polepieces): Spulenanfang-grün, Spulenende-weiß. Spule2 (Schrauben): Spulenanfang-rot, Spulenende-schwarz. Masse-Schirm- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
bezeichnete Anschlußdrähte des Steg-Humbuckers mit zukünftiger Kabelbelegung
Zukünftige Verdrahtung des Steg-Humbuckers mit Kabelfarben: Spule1 (Polepieces): Spulenanfang-grün, Spulenende-weiß. Spule2 (Schrauben): Spulenanfang-rot, Spulenende-schwarz. Masse-Schirm- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton modifizierte verdrahtung steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-
bezeichnete Anschlußdrähte des Steg-Humbuckers
Verdrahtung des Steg-Humbuckers: Der Schirm des Anschlußkabels ist aufgetrennt. Ein Teil geht zum Spulenende der einen Spule, der andere zur Humbucker-Grundplatte. Der weiße Innenleiter geht zum Spulenende der anderen Spule. Der rote Draht brückt die Spulenanfänge.- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton steg-humbucker verdrahtung
- Kommentare: 0
- Album: Projekt Paulus
-
Original-serielle-2-Draht-Verdrahtung des Steg-Humbuckers
Original-serielle-2-Draht-Verdrahtung des Steg-Humbuckers: Der Schirm des Anschlußkabels ist zweigeteilt. Ein Teil geht zum Spulenende der einen Spule, der andere zur Humbucker-Grundplatte. Der weiße Innenleiter geht zum Spulenende der anderen Spule. Der rote Draht brückt die Spulenanfänge.- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton steg-humbucker verdrahtung
- Kommentare: 0
- Album: Projekt Paulus
-
Original-serielle-2-Draht-Verdrahtung des Steg-Humbuckers
Original-serielle-2-Draht-Verdrahtung des Steg-Humbuckers: Der Schirm des Anschlußkabels ist zweigeteilt. Ein Teil geht zum Spulenende der einen Spule, der andere zur Humbucker-Grundplatte. Der weiße Innenleiter geht zum Spulenende der anderen Spule. Der rote Draht brückt die Spulenanfänge.- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton steg-humbucker verdrahtung
- Kommentare: 0
- Album: Projekt Paulus
-

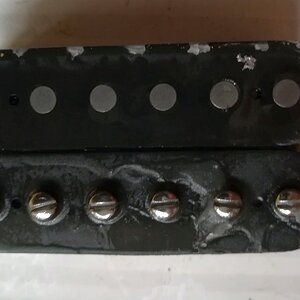

Steg-Humbuckers mit geschmolzenem Parafin
Ich habe die Lötstellen der Kappe erhitzt und mit der Entlötsaugpumpe abgesaugt und die Kappe vom Steg-Humbucker gezogen. Auf den Spulen ist ein Teil des geschmolzenen Parafins.- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-

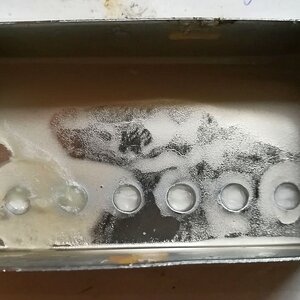

Kappe des Steg-Humbuckers mit geschmolzenem Parafin
Ich habe die Lötstellen der Kappe erhitzt und mit der Entlötsaugpumpe abgesaugt und die Kappe vom Steg-Humbucker gezogen. In der Kappe ist ein Teil des geschmolzenen Parafins.- GeiGit
- Medienelement
- gitarren-bausatz harley benton pu-kappe steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
-

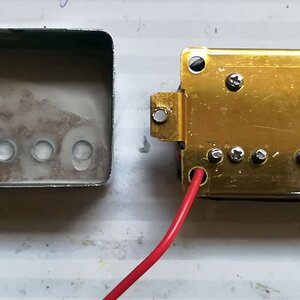

geöffneter Steg-Humbucker
Ich habe die Lötstellen der Kappe erhitzt und mit der Entlötsaugpumpe abgesaugt und die Kappe vom Steg-Humbucker gezogen. In der Kappe ist ein Teil des geschmolzenen Parafins.- GeiGit
- Medienelement
- geöffnet gitarren-bausatz harley benton steg-humbucker
- Kommentare: 0
- Album: Projekt Paulus
