Zerre = Delay AUS - IMMER

Zerre = Delay AUS - IMMER

  • Aufeinsund
  • 01.05.13
  • 0
  • 0
BBoxSchaltplan

BBoxSchaltplan

  • Aufeinsund
  • 27.04.13
  • 0
  • 0
bbox

bbox

  • Aufeinsund
  • 27.04.13
  • 0
  • 0
Der Solo-Schalter hat ne Farbwechsel-LED

Der Solo-Schalter hat ne Farbwechsel-LED

  • Aufeinsund
  • 27.04.13
  • 0
  • 0

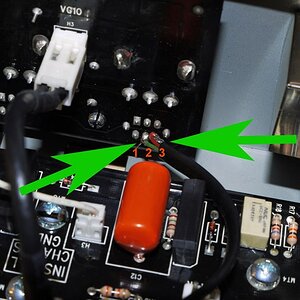

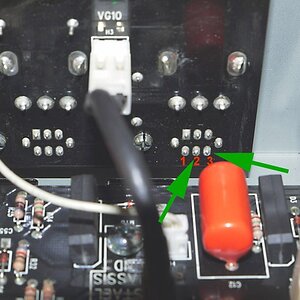

1. Den Clean/Crunch – Schalter von innen identifizieren. Nur die beiden unteren Kontakte, die nach außen liegen sind sinnvoll (2 + 3). Die giltz nachher mim Käbelschen zu versehen. Was für eins ist relativ egal. Ich habe hier ein altes Telefonkabel verwendet. Das Kabel soll ja nur den Kontakt (wie der Schalter auch) kurzschließen, d.h. Eine Verbindung herstellen, den Kontakt brücken, wie immer ihr das auch gerne ausdrückt. Hier läuft kein Audiosignal sondern ein Relais wird geschaltet.

1. Den Clean/Crunch – Schalter von innen identifizieren. Nur die beiden unteren Kontakte, die nach außen liegen sind sinnvoll (2 + 3). Die giltz nachher mim Käbelschen zu versehen. Was für eins ist relativ egal. Ich habe hier ein altes Telefonkabel verwendet. Das Kabel soll ja nur den Kontakt (wie der Schalter auch) kurzschließen, d.h. Eine Verbindung herstellen, den Kontakt brücken, wie immer ihr das auch gerne ausdrückt. Hier läuft kein Audiosignal sondern ein Relais wird geschaltet.

  • Aufeinsund
  • 09.04.13
  • 0
  • 0

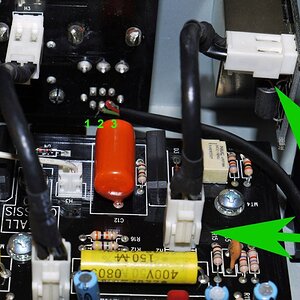

2. Sinnvoll istz das Kabel von der Eingangsbuchse zum Board zu entfernen. Gibtn bischen mehr Platz für den Lötkolben. Dann einfach die zwei Kabelenden an die Kontakte löten (2 + 3).

2. Sinnvoll istz das Kabel von der Eingangsbuchse zum Board zu entfernen. Gibtn bischen mehr Platz für den Lötkolben. Dann einfach die zwei Kabelenden an die Kontakte löten (2 + 3).

  • Aufeinsund
  • 09.04.13
  • 0
  • 0
3. Das Kabel von der Eingangsbuchse wieder befestigen (sonz gipz nachher kein Saunt).

3. Das Kabel von der Eingangsbuchse wieder befestigen (sonz gipz nachher kein Saunt).

  • Aufeinsund
  • 09.04.13
  • 0
  • 0

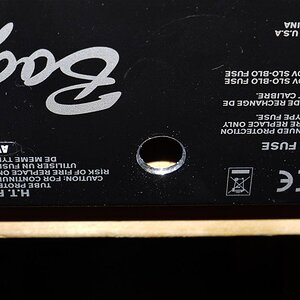

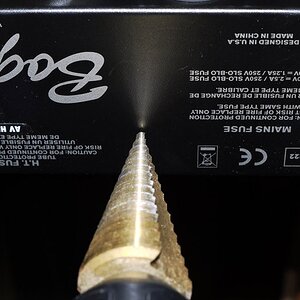

4. Bohrt ein Loch für eure Kinkenbuchse (ihr könnt auch XLR oder sonnst was nehmen). Darauf achten, dass die offene Seite vom Amp nach unten zeigt. Dann gibt’s nachher weniger Metallspäne aus dem Inneren zu entfernen. Eine andere Möglichkeit ist auch n Stück Gafa von innen dagegen zu kleben, versaut nur gerne auch den Bohrer. Nach dem Bohren AKRIBISCH alle Metallspäne entfernen. Ihr wollt die beim Betrieb nicht im Amp haben – garantiert.

4. Bohrt ein Loch für eure Kinkenbuchse (ihr könnt auch XLR oder sonnst was nehmen). Darauf achten, dass die offene Seite vom Amp nach unten zeigt. Dann gibt’s nachher weniger Metallspäne aus dem Inneren zu entfernen. Eine andere Möglichkeit ist auch n Stück Gafa von innen dagegen zu kleben, versaut nur gerne auch den Bohrer. Nach dem Bohren AKRIBISCH alle Metallspäne entfernen. Ihr wollt die beim Betrieb nicht im Amp haben – garantiert.

  • Aufeinsund
  • 09.04.13
  • 0
  • 0
4. Bohrt ein Loch für eure Kinkenbuchse (ihr könnt auch XLR oder sonnst was nehmen). Darauf achten, dass die offene Seite vom Amp nach unten zeigt. Dann gibt’s nachher weniger Metallspäne aus dem Inneren zu entfernen. Eine andere Möglichkeit ist auch n Stück Gafa von innen dagegen zu kleben, versaut nur gerne auch den Bohrer. Nach dem Bohren AKRIBISCH alle Metallspäne entfernen. Ihr wollt die beim Betrieb nicht im Amp haben – garantiert.

4. Bohrt ein Loch für eure Kinkenbuchse (ihr könnt auch XLR oder sonnst was nehmen). Darauf achten, dass die offene Seite vom Amp nach unten zeigt. Dann gibt’s nachher weniger Metallspäne aus dem Inneren zu entfernen. Eine andere Möglichkeit ist auch n Stück Gafa von innen dagegen zu kleben, versaut nur gerne auch den Bohrer. Nach dem Bohren AKRIBISCH alle Metallspäne entfernen. Ihr wollt die beim Betrieb nicht im Amp haben – garantiert.

  • Aufeinsund
  • 09.04.13
  • 0
  • 0

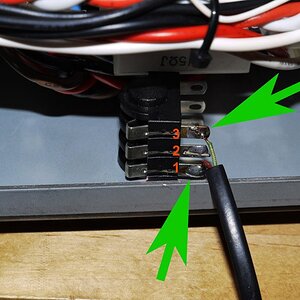

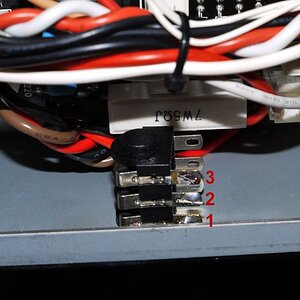

5. Klinkenbuchse (unbedingt eine Kunststoffbuchse verwenden, um einen möglichen Massenkontakt mit dem Amp auszuschließen!) einsetzen und (weil, dann kamman jedes Gittarrenkabel verwenden) die Kontakte 1 und 3 anlöten.2 bleibt frei.

5. Klinkenbuchse (unbedingt eine Kunststoffbuchse verwenden, um einen möglichen Massenkontakt mit dem Amp auszuschließen!) einsetzen und (weil, dann kamman jedes Gittarrenkabel verwenden) die Kontakte 1 und 3 anlöten.2 bleibt frei.

  • Aufeinsund
  • 09.04.13
  • 0
  • 0
5. Klinkenbuchse (unbedingt eine Kunststoffbuchse verwenden, um einen möglichen Massenkontakt mit dem Amp auszuschließen!) einsetzen und (weil, dann kamman jedes Gittarrenkabel verwenden) die Kontakte 1 und 3 anlöten.2 bleibt frei.

5. Klinkenbuchse (unbedingt eine Kunststoffbuchse verwenden, um einen möglichen Massenkontakt mit dem Amp auszuschließen!) einsetzen und (weil, dann kamman jedes Gittarrenkabel verwenden) die Kontakte 1 und 3 anlöten.2 bleibt frei.

  • Aufeinsund
  • 09.04.13
  • 0
  • 0

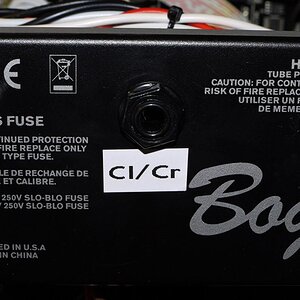

6. Beschriftung nich vergessen – is sone Unart bei Selbstgebasteltem. Und nicht vergessen: keiner der Kontakte darf mit der Amp-Masse in Berührung kommen, da der Amp sonst immer zwischen Gold und Mercury umschaltet. Damits funzt muss der Schalter vorne auf Clean stehen.

6. Beschriftung nich vergessen – is sone Unart bei Selbstgebasteltem. Und nicht vergessen: keiner der Kontakte darf mit der Amp-Masse in Berührung kommen, da der Amp sonst immer zwischen Gold und Mercury umschaltet. Damits funzt muss der Schalter vorne auf Clean stehen.
