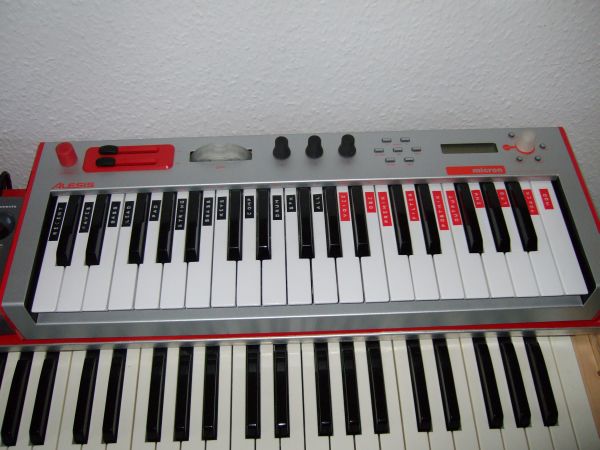

Mein zur besseren Bedienbarkeit mittels Dymo Beschriftungsgerät gepimpter Alesis Micron...
Mein zur besseren Bedienbarkeit mittels Dymo Beschriftungsgerät gepimpter Alesis Micron...
Hier ist alles aufgebaut. Auf dem Orgelkeyboard (Selbstbau aus Doepfer MKE und Fatar Waterfalltastatur) liegt die Voce V5, Ventilator und Alesis Micron. Als Monitor verwende ich einen KME FM 1122 AE. Unten sind noch Expression-Pedal (u.a. für WahWah über Boss VF1), 2-fach Fussschalter für Leslie Brake/Slow/Fast am Ventilator, GEM 3-Fach Pedal und Volume-Pedal für die Orgen zu sehen. Über das LMK4+ schalte ich die Presets von RP-X und Boss VF1 um und steuere die Effektparameter (z.B. Mod-Wheel -> Tremolospeed, Drehknopf -> Tremolotiefe, Sostenuto-Pedal -> WahWah on/off, Expression-Pedal -> WahWah) Ausserdem leite ich das Sustain-Pedal über das LMK4+ über den 2. Midi-Out zum Micron weiter.
Für GEM RP-X, Boss VF1 und Mischpult habe ich ein Halfspace-Rack aus Holz gezimmert. So kann ich für den Transport viele Kabel gleich drin lassen und die Geräte bequemer bedienen Das VF1 habe ich von unten mit ner Schraube festgeschraubt, für das RP-X habe ich aus nem Flachband aus dem Baumarkt eine U-Halterung gebogen, diese zur Kratzervermeidung mit Panzertape verkleidet, und dann am RP-X und am Rack festgeschraubt. Das RP-X berührt jedoch mit seinen Gummifüschen auch das VF1. Das Mischpult liegt nur lose drin, liesse sich aber auch festschrauben wenn ich entsprechende Winkel bastele. Dann passt das ganze jedoch nicht mehr in den Alu-Transportkoffer...
das Netzteil für das LMK4+ habe ich in das GEM 3-fach Pedal integriert (es sind darin extra entsprechende Aufnahmen vorhanden, die ursprünglich für das GEM Pro1 Netzteil gedacht waren) Ausserdem wurde das Niedervolt-Stromkabel mit den Pedalkabel per Spiralschlauch zusammengefasst
ein einfaches 3mm starkes 40x40mm L-Profil aus dem Baumarkt ergibt zusammen mit den Überresten der K&M-Traversen die Ablage für die 2. Keyboard-Etage... Zusätzlich wird so der K&M 18880 Keyboard-Ständer stabilisiert...
viele Stromkabel sind mit Spiralschläuchen zusammengefasst, so die 3 Kabel für Boss VF1, GEM RP-X und Mischpult sowie die 3 Kabel für Voce V5, Ventilator und Orgelkeyboard
Kiste 3 enthält das 9,5 Zoll Rack mit Boss VF1 und GEM RP-X sowie das GEM 3-fach Pedal, Notenständer und die ganzen Audio- und Midi-Kabel
